Стандартный радиальный шарикоподшипник

Изображения могут отличаться от продукта. Подробнее см. технические характеристики.

Стандарт

GB,ASTM/AISI,ГОСТ,BS,JIS,NF,DIN / VDEh

Материал

GCr15、5200、100Cr6、SUJ2

Диаметр внутреннего кольца

3mm-1500mm

Диаметр наружного кольца

10mm-1920mm

Вес

0.0007kg-500kg

Бренд

QIBR/OEM/Neutral

Упаковка

QIBR/Standard Industrial Package/OEM

Применения

Machine tool spindle, centrifuge, booster pump, oil pump, blower, various gearboxes, laboratory equipment

Стандартный радиальный шарикоподшипник

Filters

NO. Product Product Number Базовая динамическая нагрузка Базовая статическая нагрузка Внутренний диаметр (d) Вес Наружный диаметр (D) Ширина (B)
1 623/ 623 0.54 KN 0.18 KN 3 mm 0.0015 kg 10 mm 4 mm
2 623 623 2RS1 0.54 KN 0.18 KN 3 mm 0.0015 kg 10 mm 4 mm
3 623 623 RS1 0.54 KN 0.18 KN 3 mm 0.0015 kg 10 mm 4 mm
4 623 623 2Z 0.54 KN 0.18 KN 3 mm 0.0015 kg 10 mm 4 mm
5 623 623 Z 0.54 KN 0.18 KN 3 mm 0.0015 kg 10 mm 4 mm
6 618/4/ 618/4 0.423 KN 0.116 KN 4 mm 0.0007 kg 9 mm 2.5 mm
7 628/4 628/4 2Z 0.54 KN 0.18 KN 4 mm 0.001 kg 9 mm 3.5 mm
8 638/4 638/4 2Z 0.54 KN 0.18 KN 4 mm 0.0013 kg 9 mm 3.5 mm
9 619/4 619/4 2Z 0.624 KN 0.18 KN 4 mm 0.0017 kg 11 mm 4 mm
10 619/4/ 619/4 0.624 KN 0.18 KN 4 mm 0.0017 kg 11 mm 4 mm
11 604/ 604 0.806 KN 0.28 KN 4 mm 0.0021 kg 12 mm 4 mm
12 604 604 2Z 0.806 KN 0.28 KN 4 mm 0.0021 kg 12 mm 4 mm
13 604 604 Z 0.806 KN 0.28 KN 4 mm 0.0021 kg 12 mm 4mm
14 624/ 624 0.936 KN 0.29 KN 4 mm 0.0031 kg 13 mm 5 mm
15 624 624 2Z 0.936 KN 4 mm 0.0031 kg 13 mm 5 mm
16 624 624 Z 0.936 KN 0.29 KN 4 mm 0.0031 kg 13 mm 5 mm
17 634/ 634 1.11 KN 0.38 KN 4 mm 0.0054 kg 13 mm 5 mm
18 634 634 2RS1 1.11 KN 0.38 KN 4 mm 0.0054 kg 13 mm 5 mm
19 634 634 RS1 1.11 KN 0.38 KN 4 mm 0.0054 kg 13 mm 5mm
20 634 634 2RZ 1.11 KN 0.38 KN 4 mm 0.0054 kg 13 mm 5 mm
21 634 634 RZ 1.11 KN 0.38 KN 4 mm 0.0054 kg 13 mm 5 mm
22 634 634 2Z 1.11 KN 0.38 KN 4 mm 0.0054 kg 13 mm 5 mm
23 634 634 Z 1.11 KN 0.38 KN 4 mm 0.0054 kg 13 mm 5 mm
24 618/5/ 618/5 0.468 KN 0.143 KN 5 mm 0.0012 kg 11 mm 3 mm
25 628/5 628/5 2Z 0.64 KN 0.26 KN 5 mm 0.0014 kg 11 mm 4 mm
26 638/5 638/5 2Z 0.64 KN 0.26 kN 5 mm 0.0016 kg 11 mm 5 mm
27 619/5 619/5 2Z 0.884 KN 0.335 KN 5 mm 0.0025 kg 13 mm 4 mm
28 619/5/ 619/5 0.884 KN 0.335 KN 5 mm 0.0025 kg 13 mm 4 mm
29 625/ 625 1.14 KN 0.38 KN 5 mm 0.005 kg 16 mm 5 mm
30 625 625 2Z 1.14 KN 0.38 KN 5 mm 0.005 kg 16 mm 5 mm
31 635/ 635 2.34 KN 0.95 KN 5 mm 0.0085 kg 19 mm 6 mm
32 635 635 2RS1 2.34 KN 0.95 KN 5 mm 0.009 kg 19 mm 6 mm
33 635 635 RS1 2.34 KN 0.95 KN 5 mm 0.009 kg 19 mm 6 mm
34 635 635 2RZ 2.34 KN 0.95 KN 5 mm 0.009 kg 19 mm 6 mm
35 635 635 RZ 2.34 KN 0.95 KN 5 mm 0.009 kg 19 mm 6 mm
36 635 635 2Z 2.34 KN 0.95 KN 5 mm 0.0093 kg 19 mm 6 mm
37 635 635 Z 2.34 KN 0.95 KN 5 mm 0.0093 kg 19 mm 6 mm
37 628/6 628/6 2Z 0.88 KN 0.35 KN 6 mm 0.0026 kg 13 mm 5 mm
38 618/6/ 618/6 0.715 kN 0.224 kN 6 mm 0.002 kg 13 mm 3.5 mm
38 619/6 619/6 2Z 0.884 KN 0.27 KN 6 mm 0.0039 kg 13 mm 5 mm
39 619/6/ 619/6 0.884 KN 0.27 KN 6 mm 0.0039 kg 15 mm 5 mm
40 626/ 626 2.34 KN 0.95 KN 6 mm 0.0081 kg 19 mm 6 mm
41 626 626 2RSH 2.34 KN 0.95 KN 6 mm 0.0083 kg 19 mm 6 mm
42 626 626 RSH 2.34 KN 0.95 KN 6 mm 0.0083 kg 19 mm 6 mm
43 626 626 2RSL 2.34 KN 0.95 KN 6 mm 0.0083 kg 19 mm 6 mm
44 618/7/ 618/7 0.78 KN 0.26 KN 7 mm 0.0022 kg 14 mm 3.5 mm
44 626 626 RSL 2.34 KN 0.95 KN 6 mm 0.0083 kg 19 mm 6 mm
45 628/7 628/7 2Z 0.956 KN 0.4 KN 7 mm 0.0031 kg 14 mm 5 mm
45 626 626 2Z 2.34 KN 0.95 KN 6 mm 0.0088 kg 19 mm 6 mm
46 619/7 619/7 2Z 1.06 KN 0.375 KN 7 mm 0.0049 kg 17 mm 5 mm
46 626 626 Z 2.34 KN 0.95 KN 6 mm 0.0088 kg 19 mm 6 mm
47 619/7/ 619/7 1.06 KN 0.375 KN 7 mm 0.0049 kg 17 mm 5 mm
48 607/ 607 2.34 KN 0.95 KN 7 mm 0.0076 kg 19 mm 6 mm
49 607 607 2RSH 2.34 K 0.95 KN 7 mm 0.0078 kg 19 mm 6 mm
50 607 607 RSH 2.34 KN 0.95 KN 7 mm 0.0078 kg 19 mm 6 mm
51 607 607 2RSL 2.34 KN 0.95 KN 7 mm 0.0078 kg 19 mm 6 mm
52 607 607 RSL 2.34 KN 0.95 KN 7 mm 0.0078 kg 19 mm 6 mm
53 607 607 2Z 2.34 KN 0.95 KN 7 mm 0.0084 kg 19 mm 6 mm
54 607 607 Z 2.34 KN 0.95 KN 7 mm 0.0084 kg 19 mm 6 mm
55 627/ 627 3.45 KN 1.37 KN 7 mm 0.0012 kg 22 mm 7 mm
56 627 627 2RSH 3.45 KN 1.37 KN 7 mm 0.013 kg 22 mm 7 mm
57 627 627 RSH 3.45 KN 1.37 KN 7 mm 0.013 kg 22 mm 7 mm
58 627 627 2RSL 3.45 KN 1.37 KN 7 mm 0.013 kg 22 mm 7 mm
59 627 627 RSL 3.45 KN 1.37 KN 7 mm 0.013 kg 22 mm 7 mm
60 627 627 2Z 3.45 KN 1.37 KN 7 mm 0.013 kg 22 mm 7 mm
61 627 627 Z 3.45 KN 1.37 KN 7 mm 0.013 kg 22 mm 7 mm
62 618/8/ 618/8 0.819 kKN 0.3 KN 8 mm 0.003 kg 16 mm 4 mm
63 628/8 628/8 2RS1 1.33 KN 0.57 KN 8 mm 0.0036 kg 16 mm 5 mm
64 628/8 628/8 2Z 1.33 KN 0.57 KN 8 mm 0.0036 kg 16 mm 5 mm
65 619/8 619/8 2RS1 1.46 KN 0.465 KN 8 mm 0.0071 kg 19 mm 6 mm
66 619/8 619/8 2Z 1.46 KN 0.465 KN 8 mm 0.0071 kg 19 mm 6 mm
67 619/8/ 619/8 1.46 KN 0.465 KN 8 mm 0.0071 kg 19 mm 6 mm
68 607/8 607/8 2Z 2.34 KN 0.95 KN 8 mm 0.0072 kg 19 mm 6 mm
69 607/8 607/8 Z 2.34 KN 0.95 KN 8 mm 0.0072 kg 19 mm 6 mm
70 608/ 608 3.45 KN 1.37 KN 8 mm 0.012 kg 22 mm 7 mm
71 608 608 2RSH 3.45 KN 1.37 KN 8 mm 0.012 kg 22 mm 7 mm
72 608 608 RSH 3.45 KN 1.37 KN 8 mm 0.012 kg 22 mm 7 mm
73 608 608 2RSL 3.45 KN 1.37 KN 8 mm 0.012 kg 22 mm 7 mm

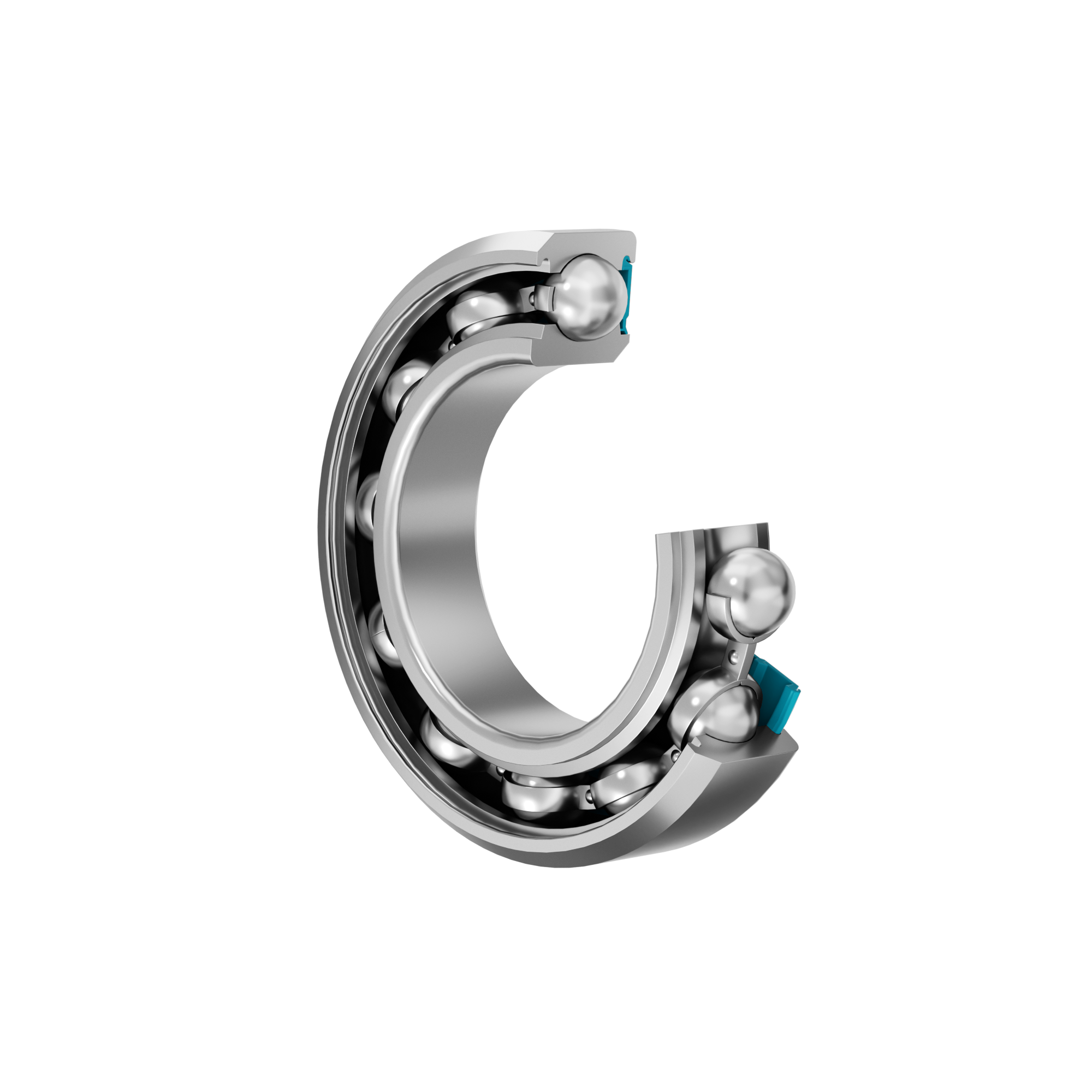

74 608 608 RSL 3.45 KN 1.37 KN 8 mm 0.012 kg 22 mm 7 mm
75 608 608 2Z 3.45 KN 1.37 KN 8 mm 0.013 kg 22 mm 7 mm
76 608 608 Z 3.45 KN 1.37 KN 8 mm 0.013 kg 22 mm 7 mm
77 628/ 628 3.9 KN 1.66 KN 8 mm 0.013 kg 24 mm 8 mm
78 628 628 2RS1 3.9 KN 1.66 KN 8 mm 0.017 kg 24 mm 8 mm
79 628 628 RS1 3.9 KN 1.66 KN 8 mm 0.017 kg 24 mm 8 mm
80 628 628 2RZ 3.9 KN 1.66 KN 8 mm 0.017 kg 24 mm 8 mm
81 628 628 RZ 3.9 KN 1.66 KN 8 mm 0.017 kg 24 mm 8 mm
82 628 628 2Z 3.9 KN 1.66 KN 8 mm 0.018 kg 24 mm 8 mm
83 628 628 Z 3.9 KN 1.66 KN 8 mm 0.018 kg 24 mm 8 mm
84 638 638 2RZ 1.33 KN 0.57 KN 8 mm 0.3 kg 28 mm 9 mm
85 638 638 RZ 1.33 KN 0.57 KN 8 mm 0.3 kg 28 mm 9 mm
86 638 638 RZ 0.871 KN 0.34 KN 9 mm 0.0034 kg 17 mm 4 mm
87 628/9 628/9 2RS1 1.43 KN 0.64 KN 9 mm 0.0043 kg 17 mm 5 mm
88 628/9 628/9 2Z 1.43 KN 0.64 KN 9 mm 0.0043 kg 17 mm 5 mm
89 628/9 628/9 Z 1.43 KN 0.64 KN 9 mm 0.0043 kg 17 mm 5 mm
90 619/9 619/9 2Z 2.34 KN 0.98 KN 9 mm 0.0076 kg 20 mm 6 mm
91 619/9/ 619/9 2.34 KN 0.98 KN 9 mm 0.0076 kg 20 mm 6 mm
92 609/ 609 3.9 KN 1.66 KN 9 mm 0.014 kg 24 mm 7 mm
93 609 609 2RSH 3.9 KN 1.66 KN 9 mm 0.015 kg 24 mm 7 mm
94 609 609 RSH 3.9 KN 1.66 KN 9 mm 0.015 kg 24 mm 7 mm
95 609 609 2RSL 3.9 KN 1.66 KN 9 mm 0.014 kg 24 mm 7 mm

 Особенности и преимущества стандартных радиальных шарикоподшипников QIBR

Стандартные радиальные шарикоподшипники QIBR разработаны для удовлетворения критических эксплуатационных требований в различных областях промышленности и обладают следующими ключевыми преимуществами:

1. Низкое трение и плавность хода

Точечный контакт между телами качения и дорожками качения минимизирует трение, что приводит к низкому уровню шума, снижению энергопотребления и плавной работе.

2. Высокоскоростные возможности

Оптимизированная геометрия тел качения и дорожек качения обеспечивает стабильность и низкое тепловыделение на высоких скоростях, что делает их пригодными для использования в высокоскоростных машинах.

3. Улучшенные характеристики уплотнения

Оснащенные дополнительными уплотнениями, эти подшипники предотвращают загрязнение и удерживают смазочные материалы, продлевая срок службы.

4. Компактная и простая конструкция

Простая конструкция, состоящая из внутреннего кольца, наружного кольца, тел качения и сепаратора, обеспечивает простоту изготовления, установки и обслуживания.

5. Высокая грузоподъемность

Способны выдерживать значительные радиальные и умеренные осевые нагрузки, что обеспечивает универсальность в различных областях применения.

Улучшение характеристик радиальных шарикоподшипников стандарта QIBR

1. Оптимизация смазки

Современные смазочные материалы, такие как синтетические или наносмазки, могут снизить износ и трение, повышая общую эффективность и долговечность. Правильные методы нанесения обеспечивают оптимальные рабочие характеристики.

2. Оптимизация дорожек качения

Точная обработка геометрии дорожек качения, а также улучшение качества поверхности сводят к минимуму потери на трение и повышают эффективность работы.

3. Усовершенствованные тела качения

Использование высокоточных тел качения, таких как керамические шарики, повышает твердость поверхности и снижает износ, что обеспечивает превосходные эксплуатационные характеристики в сложных условиях.

4. Устойчивость к коррозии

Для применения в агрессивных средах такие материалы, как нержавеющая сталь, антикоррозийные покрытия или технологии обработки поверхности могут значительно повысить долговечность.

Основные области применения стандартных радиальных шарикоподшипников QIBR

1. Электродвигатели

Являются неотъемлемой частью узлов электродвигателей, поддерживая ротор для стабильного и эффективного вращения, особенно в малых и микромоторах.

2. Автомобильные системы

Ступицы колес: Предназначены для поддержки большой радиальной нагрузки в колесных узлах.

Компоненты двигателей: Применяются в коленчатых и распределительных валах и аналогичных компонентах для плавного вращения при переменных нагрузках.

Трансмиссии: Обеспечивает надежную работу шестерен в автомобильных трансмиссионных системах.

3. Промышленное оборудование

Станки: Используются в шпинделях и системах подачи для высокоскоростной и точной работы.

Системы передачи энергии: Встроены в звездочки и шкивы для эффективной передачи энергии.

Насосы и компрессоры: Выдерживают большие нагрузки и обеспечивают долговечность гидравлических и пневматических систем.

4. Бытовая техника

Стиральные машины: Поддерживают барабан и двигатель для стабильной и плавной работы.

Электрические вентиляторы: Поддерживает стабильность и эффективность работы систем электродвигателей.

Холодильные установки и кондиционеры: Развернутые компрессоры для продления срока службы и надежной работы.

5. Железнодорожный транспорт

Железнодорожный транспорт: Разработаны для колесных пар локомотивов и вагонов, обеспечивающих надежную работу в условиях высоких нагрузок и переменных скоростей.
