Сферический упорный роликоподшипник

Изображения могут отличаться от продукта. Подробнее см. технические характеристики.

Стандарт

GB,ASTM/AISI,ГОСТ,BS,JIS,NF,DIN / VDEh

Материал

52100/100Cr6/SUJ2/Stainless Steel

Бренд

QIBR/OEM/Neutral

Упаковка

QIBR/Standard Industrial Package/OEM

Внутренний диаметр (d)

60-1100mm

Наружный диаметр (D)

130-1800mm

Применения

Mainly used in hydroelectric generators, vertical motors, propeller shafts for ships, tower cranes, extruders, etc

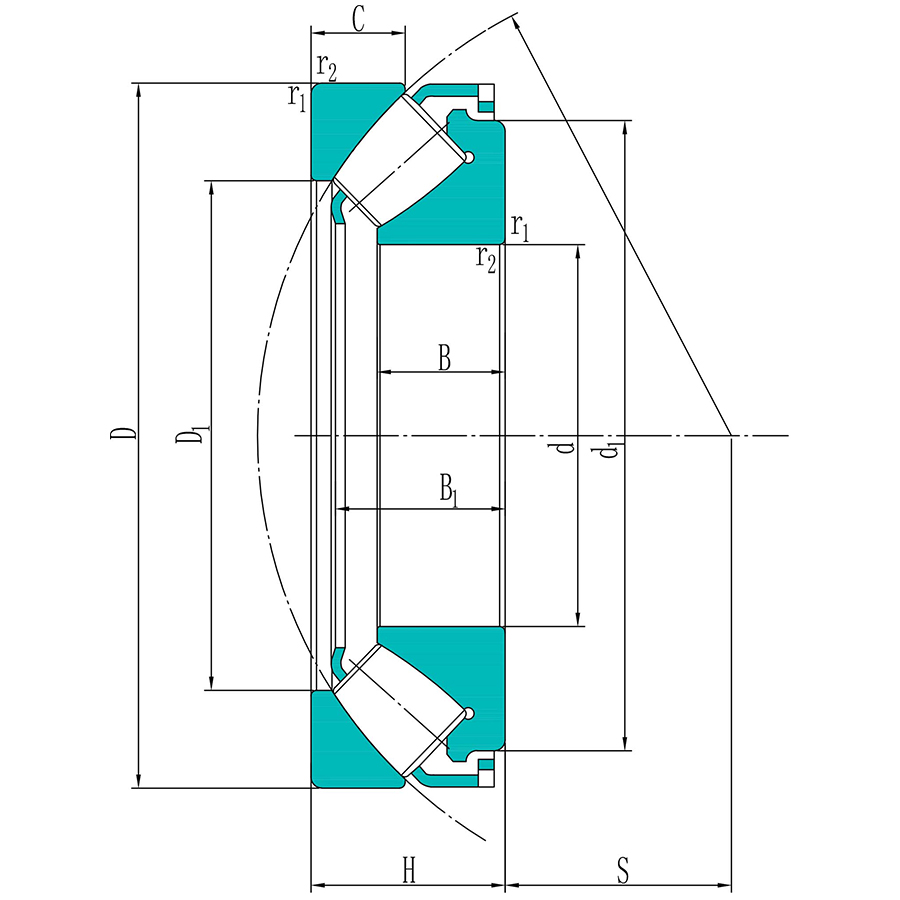

Сферический упорный роликоподшипник

Filters

NO. Product Product Number Базовая динамическая нагрузка Базовая статическая нагрузка Отверстие Высота (H) Вес Наружный диаметр (D)
1 29412 29412 E 390 KN 915 KN 60 mm 42 mm 2.6 kg 130 mm
2 29413 29413 E 455 KN 1080 KN 65 mm 45 mm 3.2 kg 140 mm
3 29414 29414 E 520 KN 1250 KN 70 mm 48 mm 3.9 kg 150 mm
4 29415 29415 E 600 KN 1430 KN 75 mm 51 mm 4.7 kg 160 mm
5 29416 29416 E 670 KN 1630 KN 80 mm 54 mm 5.6 kg 170 mm
6 29317 29317 E 380 KN 1060 KN 85 mm 39 mm 2.75 kg 150 mm
7 29417 29417 E 735 KN 1800 KN 85 mm 58 mm 6.75 kg 180 mm
8 29318 29318 E 400 KN 1080 KN 90 mm 39 mm 2.85 kg 155 mm
9 29418 29418 E 815 KN 2000 KN 90 mm 60 mm 7.75 kg 190 mm
10 29320 29320 E 465 KN 1290 KN 100 mm 42 mm 3.65 kg 170 mm
11 29420 29420 E 980 KN 2500 KN 100 mm 67 mm 10.5 kg 210 mm
12 29322 29322 E 610 KN 1730 KN 110 mm 48 mm 5.3 kg 190 mm
13 29422 29422 E 1180 KN 3000 KN 110 mm 73 mm 13.5 kg 230 mm
14 29324 29324 E 765 KN 2120 KN 120 mm 54 mm 7.35 kg 210 mm
15 29424 29424 E 1370 KN 3450 KN 120 mm 78 mm 17.5 kg 250 mm
16 29326 29326 E 865 KN 2500 KN 130 mm 58 mm 9 kg 225 mm
17 29426 29426 E 1560 KN 4050 KN 130 mm 85 mm 22 kg 270 mm
18 29328 29328 E 980 KN 2850 KN 140 mm 60 mm 10.5 kg 240 mm
19 29428 29428 E 1630 KN 4300 KN 140 mm 85 mm 23 kg 280 mm
20 29230 29230 E 408 KN 1600 KN 150 mm 39 mm 4.3 kg 215 mm
21 29330 29330 E 1000 KN 2850 KN 150 mm 60 mm 11 kg 250 mm
22 29430 29430 E 1860 KN 5100 KN 150 mm 90 mm 28 kg 300 mm
23 29332 29332 E 1180 KN 3450 KN 160 mm 67 mm 14.5 kg 270 mm
24 29432 29432 E 2080 KN 5600 KN 160 mm 95 mm 32 kg 320 mm
25 29334 29334 E 1200 KN 3550 KN 170 mm 67 mm 15 kg 280 mm
26 29434 29434 E 2360 KN 6550 KN 170 mm 103 mm 44.5 kg 340 mm
27 29236 29236 E 495 KN 2040 KN 170 mm 42 mm 5.8 kg 250 mm
28 29336 29336 E 1430 KN 4300 KN 180 mm 73 mm 19.5 kg 300 mm
29 29436 29436 E 2600 KN 7350 KN 180 mm 109 mm 52.5 kg 360 mm
30 29338 29338 E 1630 KN 4750 KN 190 mm 78 mm 23.5 kg 320 mm
31 29438 29438 E 2850 KN 8000 KN 190 mm 115 mm 60.5 kg 380 mm
32 29240 29240 E 656 KN 2650 KN 200 mm 48 mm 9.3 kg 280 mm
33 29340 29340 E 1860 KN 5500 KN 200 mm 85 mm 28.5 kg 340 mm
34 29440 29440 E 3200 KN 9000 KN 200 mm 122 mm 72 kg 400 mm
35 29244 29244 E 690 KN 3000 KN 220 mm 48 mm 10 kg 300 mm
36 29344 29344 E 2000 KN 6300 KN 220 mm 85 mm 31 kg 360 mm
37 29444 29444 E 3350 KN 9650 KN 220 mm 122 mm 75 kg 420 mm
38 29248/ 29248 799 KN 3450 KN 240 mm 60 mm 16.5 kg 340 mm
39 29348 29348 E 2040 KN 6550 KN 240 mm 85 mm 35.5 kg 380 mm
40 29448 29448 E 3400 KN 10200 KN 240 mm 122 mm 80 kg 440 mm
41 29252/ 29252 817 KN 3650 KN 260 mm 60 mm 18.5 kg 360 mm
42 29352 29352 E 2550 KN 8300 KN 260 mm 95 mm 49 kg 420 mm
43 29452 29452 E 4050 KN 12900 KN 260 mm 132 mm 105 kg 480 mm
44 29256/ 29256 863 KN 4000 KN 280 mm 60 mm 19.5 kg 380 mm
45 29356 29356 E 2550 KN 8650 KN 280 mm 95 mm 53 kg 440 mm
46 29456 29456 E 4900 KN 15300 KN 280 mm 145 mm 135 kg 520 mm
47 29260/ 29260 1070 KN 4800 KN 300 mm 73 mm 30.5 kg 420 mm
48 29360 29360 E 3100 KN 10600 KN 300 mm 109 mm 75 kg 480 mm
49 29460 29460 E 5000 KN 16600 KN 300 mm 145 mm 140 kg 540 mm
50 29264/ 29264 1110 KN 5100 KN 320 mm 73 mm 33 kg 440 mm
51 29364 29364 E 3350 KN 11200 KN 320 mm 109 mm 78 kg 500 mm
52 29464 29464 E 5700 KN 19000 KN 320 mm 155 mm 175 kg 580 mm
53 29268/ 29268 1130 KN 5400 KN 340 mm 73 mm 33.5 kg 460 mm
54 29368/ 29368 2710 KN 11000 KN 340 mm 122 mm 105 kg 540 mm
55 29468 29468 E 6700 KN 22400 KN 340 mm 170 mm 220 kg 620 mm
56 29272/ 29272 1460 KN 6800 KN 360 mm 85 mm 52 kg 500 mm
57 29372/ 29372 2760 KN 11600 KN 360 mm 122 mm 110 kg 560 mm
58 29472 29472 EM 6200 KN 21200 KN 360 mm 170 mm 230 kg 640 mm
59 29276/ 29276 1580 KN 7650 KN 380 mm 85 mm 53 kg 520 mm
60 29376/ 29376 3340 KN 14000 KN 380 mm 132 mm 140 kg 600 mm
61 29476 29476 EM 6800 KN 24000 KN 380 mm 175 mm 260 kg 670 mm
62 29280/ 29280 1610 KN 8000 KN 400 mm 85 mm 55.5 kg 540 mm
63 29380/ 29380 3450 KN 14600 KN 400 mm 132 mm 150 kg 620 mm
64 29480 29480 EM 7650 KN 26500 KN 400 mm 185 mm 310 kg 710 mm
65 29284/ 29284 1990 KN 9800 KN 420 mm 95 mm 75.5 kg 580 mm
66 29384/ 29384 3740 KN 16000 KN 420 mm 140 mm 170 kg 650 mm
67 29484 29484 EM 7800 KN 27500 KN 420 mm 185 mm 325 kg 730 mm
68 29288/ 29288 2070 KN 10400 KN 440 mm 95 mm 78 kg 600 mm
69 29388 29388 EM 5200 KN 19300 KN 440 mm 145 mm 180 kg 680 mm
70 29488 29488 EM 9000 KN 32000 KN 440 mm 206 mm 410 kg 780 mm
71 29292/ 29292 2070 KN 10600 KN 460 mm 95 mm 81 kg 620 mm
72 29392/ 29392 4310 KN 19000 KN 460 mm 150 mm 215 kg 710 mm
73 29492 29492 EM 9300 KN 33500 KN 460 mm 206 mm 425 kg 800 mm
74 29296/ 29296 2350 KN 11800 KN 480 mm 103 mm 98 kg 650 mm
75 29496 29496 EM 9550 KN 39000 KN 480 mm 224 mm 550 kg 850 mm
76 292/500/ 292/500 2390 KN 12500 KN 500 mm 103 mm 100 kg 670 mm
77 293/500/ 293/500 4490 KN 20400 KN 500 mm 150 mm 235 kg 750 mm
78 294/500 294/500 EM 9370 KN 40000 KN 500 mm 224 mm 560 kg 870 mm
79 292/530 292/530 EM 3110 KN 15300 KN 530 mm 109 mm 115 kg 710 mm
80 293/530 293/530 EM 5870 KN 26500 KN 530 mm 160 mm 265 kg 800 mm
81 294/530 294/530 EM 10500 KN 44000 KN 530 mm 236 mm 650 kg 920 mm
82 292/560/ 292/560 2990 KN 16000 KN 560 mm 115 mm 140 kg 750 mm
83 294/560 294/560 EM 12000 KN 51000 KN 560 mm 250 mm 810 kg 980 mm
84 292/600 292/600 EM 3740 KN 18600 KN 600 mm 122 mm 170 kg 800 mm
85 294/600 294/600 EM 13100 KN 56000 KN 600 mm 258 mm 845 kg 1030 mm
86 292/630 292/630 EM 4770 KN 23600 KN 630 mm 132 mm 210 kg 850 mm
87 293/630 293/630 EM 8450 KN 38000 KN 630 mm 190 mm 485 kg 950 mm
88 294/630 294/630 EM 14400 KN 62000 KN 630 mm 280 mm 1040 kg 1090 mm
89 294/670 294/670 EM 15400 KN 68000 KN 670 mm 290 mm 1210 kg 1150 mm
90 293/710 293/710 EM 9950 KN 45500 KN 710 mm 212 mm 610 kg 1060 mm
91 294/710 294/710 EF 17600 KN 76500 KN 710 mm 308 mm 1500 kg 1220 mm
92 294/750 294/750 EF 18700 KN 85000 KN 750 mm 315 mm 1650 kg 1280 mm
93 292/800 292/800 EM 6560 KN 34500 KN 800 mm 155 mm 380 kg 1060 mm
94 293/800 293/800 EM 11300 KN 55000 KN 800 mm 230 mm 810 kg 1180 mm
95 294/800 294/800 EF 20200 KN 93000 KN 800 mm 335 mm 2030 kg 1360 mm
96 294/850 294/850 EF 23900 KN 108000 KN 850 mm 354 mm 2390 kg 1440 mm
97 294/900 294/900 EF 26700 KN 122000 KN 900 mm 372 mm 2650 kg 1520 mm
98 294/950 294/950 EF 28200 KN 132000 KN 950 mm 390 mm 3070 kg 1600 mm
99 294/1000 294/1000 EF 31100 KN 140000 KN 1000 mm 402 mm 3390 kg 1670 mm
100 294/1060 294/1060 EF 33400 KN 156000 KN 1060 mm 426 mm 4280 kg 1770 mm

Сферические упорные роликоподшипники QIBR решают несколько ключевых проблем в различных областях, которые в основном отражены в следующих аспектах:

1. Высокая грузоподъемность

Сферические упорные роликоподшипники могут выдерживать большие осевые нагрузки. Благодаря большой площади контакта роликов, подшипники могут воспринимать большую осевую силу, что особенно подходит для высоконагруженных рабочих сред.

2. Высокая жесткость

Благодаря своим структурным характеристикам и конструкции цилиндрических роликов, сферические упорные роликоподшипники обладают высокой жесткостью. Он может эффективно уменьшить осевую деформацию, обеспечить более стабильное движение и большую грузоподъемность, подходит для высокоточных и высоконагруженных применений.

3. Самоустанавливающаяся роликовая конструкция

Подшипник использует специально разработанные ролики внутри, которые могут поддерживать правильный угол контакта во время работы, тем самым улучшая срок службы и производительность подшипника. Обычно эти ролики сферические, и их контактные поверхности образуют самоустанавливающийся эффект между внутренним и наружным кольцами подшипника.

Широкий диапазон применения: Этот подшипник широко используется в механическом оборудовании, которое должно выдерживать осевые нагрузки и имеет смещение или несоосность валов.

Упорный сферический роликоподшипник QIBR Улучшение характеристик и решения

1. Улучшить выбор материала

Высокоэффективные материалы: Используйте высокопрочные, износостойкие материалы для повышения долговечности подшипников.

Материалы, устойчивые к высоким температурам: При работе в условиях высокой температуры выбор материалов, устойчивых к высоким температурам, позволяет сохранить рабочие характеристики подшипника и предотвратить деформацию или разрушение материала под воздействием высокой температуры.

2. Оптимизация конструкции ролика

Оптимизация формы ролика: Оптимизация геометрии и размеров роликов позволяет повысить грузоподъемность и рабочие характеристики подшипника.

Улучшить равномерность расстояния между роликами: Улучшите конструкцию сепаратора, чтобы обеспечить равномерное расстояние между роликами во время работы, тем самым улучшив равномерность распределения нагрузки в подшипнике и уменьшив локальную перегрузку и износ.

Увеличьте количество роликов: Увеличение количества роликов внутри подшипника может дополнительно повысить его грузоподъемность, особенно в случаях высокой нагрузки на подшипник.

3. Повышение точности изготовления

Повышение точности изготовления подшипников: Повышение эксплуатационной точности и стабильности подшипника за счет повышения точности обработки, контроля допусков и оптимизации производственных процессов.

4. Оптимизация управления смазкой

Выберите правильный смазочный материал: Выберите правильный смазочный материал или консистентную смазку в соответствии с температурой, нагрузкой и скоростью рабочей среды, чтобы обеспечить надлежащее смазывание подшипника во время работы и снизить трение и износ.

Регулярная смазка и техническое обслуживание: Регулярно проверяйте состояние смазки, своевременно заменяйте смазку или консистентную смазку, избегайте порчи или загрязнения смазки и обеспечьте длительную стабильную работу подшипника.


Основные области применения упорных сферических роликовых подшипников QIBR

1. Горно-металлургическая промышленность

Горное оборудование: Различные тяжелые машины, используемые в процессе добычи полезных ископаемых, такие как дробилки, просеивающие машины и т.д., обычно требуют применения упорных сферических роликовых подшипников, чтобы выдерживать огромные осевые нагрузки и ударные нагрузки, возникающие во время работы оборудования.

Металлургическое оборудование: Высоконагруженные части оборудования, например, для выплавки стали, часто оснащаются упорными сферическими роликовыми подшипниками для обеспечения стабильной работы оборудования.

2. Судовая промышленность

Судовая силовая установка: Сферические упорные роликоподшипники используются в корабельных гребных винтах, рулевых механизмах и других деталях. Они могут выдерживать осевые силы, создаваемые двигательной установкой и рулевым механизмом, и поддерживать стабильную работу.

Судовой рулевой механизм: Поскольку рулевой механизм должен выдерживать большую осевую нагрузку, упорный сферический роликовый подшипник может обеспечить его нормальную работу и необходимую функцию выравнивания.

3. Гидроэлектрические генераторные установки

Сферические упорные роликоподшипники широко используются в компонентах ротора гидроэлектрических генераторных установок, чтобы выдерживать осевые нагрузки, создаваемые генераторными установками во время работы.

4. Металлургическое, горнодобывающее, нефтепромысловое и другое оборудование

Сферические упорные роликовые подшипники часто используются в буровых установках на нефтяных месторождениях, плавильном оборудовании и других машинах, выдерживающих большие нагрузки и напряжения.
