Цилиндрический упорный роликоподшипник

Изображения могут отличаться от продукта. Подробнее см. технические характеристики.

Стандарт

GB,ASTM/AISI,ГОСТ,BS,JIS,NF,DIN / VDEh

Материал

52100/100Cr6/SUJ2/Stainless Steel

Бренд

QIBR/OEM/Neutral

Упаковка

QIBR/Standard Industrial Package/OEM

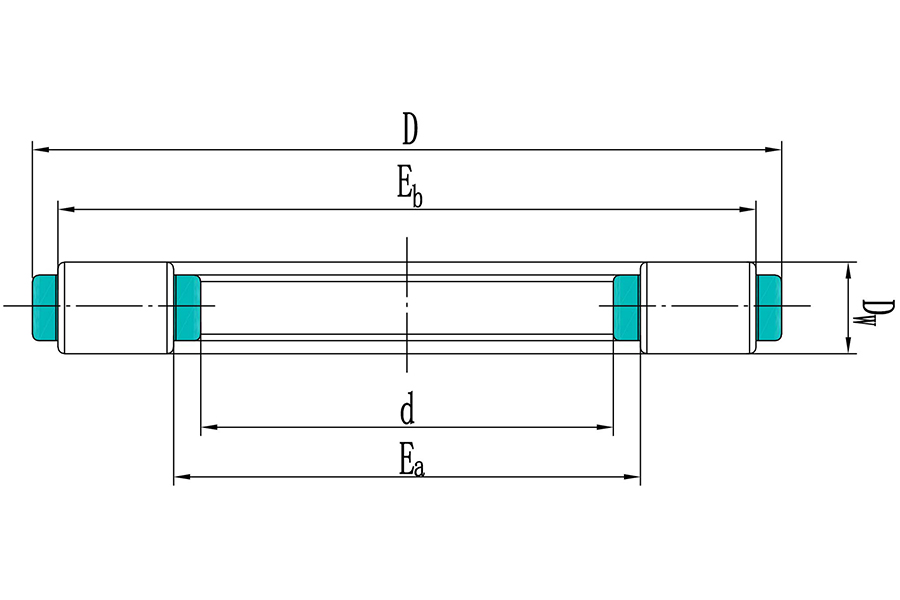

Внутренний диаметр (d)

15~320mm

Наружный диаметр (D)

20~350mm

Применения

Mainly used in oil drilling rigs, iron and steel machinery

Цилиндрический упорный роликоподшипник

Filters

NO. Product Product Number Базовая динамическая нагрузка Базовая статическая нагрузка Отверстие Предельная скорость Вес Наружный диаметр (D)
1 81102 81102 TN 11.2 KN 27 KN 15 mm 8500 rpm 0.024 kg 28 mm
2 81103 81103 TN 12.2 KN 31.5 KN 17 mm 8500 rpm 0.027 kg 30 mm
3 81104 81104 TN 18.6 KN 48 KN 20 mm 7500 rpm 0.037 kg 35 mm
4 81105 81105 TN 25 KN 69.5 KN 25 mm 6300 rpm 0.053 kg 42 mm
5 81106 81106 TN 27 KN 78 KN 30 mm 6000 rpm 0.057 kg 47 mm
6 81206 81206 TN 50 KN 134 KN 30 mm 4800 rpm 0.12 kg 52 mm
7 81107 81107 TN 29 KN 93 KN 35 mm 5600 rpm 0.073 kg 52 mm
8 81207 81207 TN 62 KN 190 KN 35 mm 4000 rpm 0.21 kg 62 mm
9 81108 81108 TN 43 KN 137 KN 40 mm 5000 rpm 0.11 kg 60 mm
10 81208 81208 TN 83 KN 255 KN 40 mm 3800 rpm 0.25 kg 68 mm
11 89308 89308 TN 95 KN 365 KN 40 mm 4000 rpm 0.48 kg 78 mm
12 81109 81109 TN 45 KN 153 KN 45 mm 4500 rpm 0.13 kg 65 mm
13 81209 81209 TN 83 KN 255 KN 45 mm 3600 rpm 0.29 kg 73 mm
14 81110TN/ 81110TN 47.5 KN 166 KN 50 mm 4300 rpm 0.14 kg 70 mm
15 81210TN/ 81210TN 91.5 KN 300 KN 50 mm 3400 rpm 0.36 kg 78 mm
16 81111 81111 TN 69.5 KN 285 KN 55 mm 3800 rpm 0.23 kg 78 mm
17 81211 81211 TN 122 KN 390 KN 55 mm 2800 rpm 0.57 kg 90 mm
18 81112 81112 TN 80 KN 300 KN 60 mm 3600 rpm 0.27 kg 85 mm
19 81212 81212 TN 137 KN 465 KN 60 mm 2800 rpm 0.65 kg 95 mm
20 89312 89312 TN 153 KN 640 KN 60 mm 2800 rpm 1.25 kg 110 mm
21 81113 81113 TN 83 KN 320 KN 65 mm 3400 rpm 0.31 kg 90 mm
22 81213 81213 TN 140 KN 490 KN 65 mm 2600 rpm 0.72 kg 100 mm
23 89313 89313 TN 153 KN 640 KN 65 mm 2800 rpm 1.35 kg 115 mm
24 81114 81114 TN 86.5 KN 345 KN 70 mm 3400 rpm 0.33 kg 95 mm
25 81214 81214 TN 146 KN 530 KN 70 mm 2600 rpm 0.77 kg 105 mm
26 89314 89314 TN 186 KN 800 KN 70 mm 2600 rpm 1.8 kg 125 mm
27 81115 81115 TN 83 KN 335 KN 75 mm 3200 rpm 0.39 kg 100 mm
28 81215 81215 TN 137 KN 490 KN 75 mm 2400 rpm 0.8 kg 110 mm
29 81116 81116 TN 81.5 KN 335 KN 80 mm 3000 rpm 0.4 kg 105 mm
30 81216 81216 TN 160 KN 610 KN 80 mm 2400 rpm 0.9 kg 115 mm
31 89316 89316 TN 240 KN 1060 KN 80 mm 2400 rpm 2.35 kg 140 mm
32 89416 89416 M 440 KN 1730 KN 80 mm 1800 rpm 7.05 kg 170 mm
33 81117 81117 TN 88 KN 365 KN 85 mm 3000 rpm 0.42 kg 110 mm
34 81217 81217 TN 170 KN 640 KN 85 mm 2200 rpm 1.2 kg 125 mm
35 81118 81118 TN 110 KN 450 KN 90 mm 2600 rpm 0.62 kg 120 mm
36 81218 81218 TN 232 KN 865 KN 90 mm 2000 rpm 1.75 kg 135 mm
37 81120TN/ 81120TN 156 KN 630 KN 100 mm 2400 rpm 0.95 kg 135 mm
38 81220TN/ 81220TN 270 KN 1060 KN 100 mm 1800 rpm 2.2 kg 150 mm
39 89320 89320 M 300 KN 1370 KN 100 mm 1900 rpm 4.55 kg 170 mm
40 81122TN/ 81122TN 163 KN 680 KN 110 mm 2200 rpm 1.05 kg 145 mm
41 81222TN/ 81222TN 260 KN 1000 KN 110 mm 1700 rpm 2.3 kg 160 mm
42 89322 89322 M 400 KN 1830 KN 110 mm 1700 rpm 6.7 kg 190 mm
43 81124 81124 TN 170 KN 735 KN 120 mm 2200 rpm 1.1 kg 155 mm
44 81224 81224 TN 255 KN 1000 KN 120 mm 1600 rpm 2.55 kg 170 mm
45 89324 89324 M 510 KN 2360 KN 120 mm 1500 rpm 9.45 kg 210 mm
46 81126 81126 TN 200 KN 880 KN 130 mm 1900 rpm 1.65 kg 170 mm
47 81226 81226 TN 380 KN 1460 KN 130 mm 1400 rpm 4 kg 190 mm
48 81128 81128 TN 208 KN 930 KN 140 mm 1800 rpm 1.9 kg 180 mm
49 81228 81228 TN 360 KN 1400 KN 140 mm 1400 rpm 5.05 kg 200 mm
50 81130 81130 TN 212 KN 1000 KN 150 mm 1700 rpm 2.2 kg 190 mm
51 81230 81230 TN 465 KN 1900 KN 150 mm 1300 rpm 7.2 kg 215 mm
52 81132 81132 TN 216 KN 1020 KN 160 mm 1700 rpm 2.1 kg 200 mm
53 81232 81232 TN 480 KN 2000 KN 160 mm 1200 rpm 7.6 kg 225 mm
54 89432 89432 M 1430 KN 6400 KN 160 mm 950 rpm 42 kg 320 mm
55 81134 81134 TN 285 KN 1340 KN 170 mm 1600 rpm 2.4 kg 215 mm
56 81234 81234 TN 540 KN 2280 KN 170 mm 1100 rpm 9.3 kg 240 mm
57 89434 89434 M 1600 KN 7200 KN 170 mm 850 rpm 52 kg 340 mm
58 81136 81136 TN 270 KN 1270 KN 180 mm 1500 rpm 3.7 kg 225 mm
59 81236 81236 TN 550 KN 2400 KN 180 mm 1100 rpm 9.95 kg 250 mm
60 89436 89436 M 1760 KN 8000 KN 180 mm 800 rpm 60 kg 360 mm
61 81138 81138 TN 310 KN 1460 KN 190 mm 1400 rpm 4.75 kg 240 mm
62 81238 81238 TN 695 KN 2900 KN 190 mm 1000 rpm 12 kg 270 mm
62 89438 89438 M 1960 KN 9000 KN 190 mm 750 rpm 65.5 kg 380 mm
64 81140 81140 TN 310 KN 1500 KN 200 mm 1400 rpm 4.95 kg 250 mm
65 81240 81240 TN 720 KN 3100 KN 200 mm 1000 rpm 13.5 kg 280 mm
66 89440 89440 M 2160 KN 10000 KN 200 mm 700 rpm 75 kg 400 mm
67 81144 81144 TN 335 KN 1700 KN 220 mm 1300 rpm 5.2 kg 270 mm
68 81244 81244 TN 750 KN 3350 KN 220 mm 950 rpm 15 kg 300 mm
69 89444 89444 M 2320 KN 11200 KN 220 mm 700 rpm 84.5 kg 420 mm
70 81148 81148 TN 475 KN 2450 KN 240 mm 1100 rpm 8.45 kg 300 mm
71 81248 81248 TN 1100 KN 4900 KN 240 mm 800 rpm 22 kg 340 mm
72 81152 81152 TN 490 KN 2600 KN 260 mm 1100 rpm 9.1 kg 320 mm
73 81252 81252 TN 1140 KN 5300 KN 260 mm 750 rpm 27 kg 360 mm
74 81156 81156 TN 680 KN 3550 KN 280 mm 950 rpm 12.5 kg 350 mm
75 81160 81160 TN 850 KN 4400 KN 300 mm 850 rpm 19.5 kg 380 mm
76 81260 81260 TN 1530 KN 7200 KN 300 mm 630 rpm 43 kg 420 mm
77 81164 81164 TN 880 KN 4650 KN 320 mm 800 rpm 20.5 kg 400 mm
78 K K 81102 TN 11.2 KN 27 KN 15 mm 8500 rpm 0.006 kg 28 mm
79 K K 81103 TN 12.2 KN 31.5 KN 17 mm 8500 rpm 0.009 kg 30 mm
80 K K 81104 TN 18.6 KN 48 KN 20 mm 7500 rpm 0.013 kg 35 mm
81 K K 81105 TN 25 KN 69.5 KN 25 mm 6300 rpm 0.015 kg 42 mm
82 K K 81106 TN 27 KN 78 KN 30 mm 6000 rpm 0.017 kg 47 mm
83 K K 81206 TN 50 KN 134 KN 30 mm 4800 rpm 0.033 kg 52 mm
84 K K 81107 TN 29 KN 93 KN 35 mm 5600 rpm 0.019 kg 52 mm
85 K K 81207 TN 62 KN 190 KN 35 mm 4000 rpm 0.043 kg 62 mm
86 K K 81108 TN 43 KN 137 KN 40 mm 5000 rpm 0.031 kg 60 mm
87 K K 81208 TN 83 KN 255 KN 40 mm 3800 rpm 0.081 kg 68 mm
88 K K 89308 TN 95 KN 365 KN 40 mm 4000 rpm 0.098 kg 78 mm
89 K K 81109 TN 45 KN 153 KN 45 mm 4500 rpm 0.035 kg 65 mm
90 K K 81209 TN 83 KN 255 KN 45 mm 3600 rpm 0.085 kg 73 mm
91 K K 81110 TN 47.5 KN 166 KN 50 mm 4300 rpm 0.038 kg 70 mm
92 K K 81210 TN 91.5 KN 300 KN 50 mm 3400 rpm 0.098 kg 78 mm
93 K K 81111 TN 69.5 KN 285 KN 55 mm 3800 rpm 0.045 kg 78 mm
94 K K 81211 TN 122 KN 390 KN 55 mm 2800 rpm 0.17 kg 90 mm
95 K K 81112 TN 80 KN 300 KN 60 mm 3600 rpm 0.082 kg 85 mm
96 K K 81212 TN 137 KN 465 KN 60 mm 2800 rpm 0.18 kg 95 mm
97 K K 89312 TN 153 KN 640 KN 60 mm 2800 rpm 0.21 kg 110 mm
98 K K 81113 TN 83 KN 320 KN 65 mm 3400 rpm 0.09 kg 90 mm
99 K K 81213 TN 140 KN 490 KN 65 mm 2600 rpm 0.19 kg 100 mm
100 K K 89313 TN 153 KN 640 KN 65 mm 2800 rpm 0.21 kg 115 mm

Цилиндрические упорные роликоподшипники QIBR решают несколько ключевых проблем в различных областях, которые в основном отражены в следующих аспектах:

1. Высокая грузоподъемность

Цилиндрические упорные роликоподшипники способны выдерживать большие осевые нагрузки. Благодаря большой площади контакта роликов, подшипники могут воспринимать большую осевую силу, что особенно подходит для высоконагруженных рабочих сред.

2. Высокая жесткость

Благодаря своим структурным характеристикам и конструкции цилиндрических роликов, Цилиндрические упорные роликоподшипники обладают высокой жесткостью. Он может эффективно уменьшить осевую деформацию, обеспечить более стабильное движение и большую грузоподъемность, подходит для высокоточных и высоконагруженных применений.

3. Хорошая долговечность

Этот тип подшипников обладает высокой долговечностью, поскольку его характеристики трения качения снижают износ контактной поверхности. Конструкция ролика обеспечивает равномерное распределение нагрузки и продлевает срок службы подшипника.

4. Простое обслуживание

Благодаря простой конструкции и небольшому количеству подвижных частей Цилиндрические упорные роликоподшипники, как правило, просты в обслуживании и проверке. Регулярная смазка и осмотр помогают продлить срок их службы.

Улучшение характеристик и решения для упорных цилиндрических роликоподшипников QIBR

1. Улучшить выбор материала

Высокопроизводительные материалы: Используйте высокопрочные, износостойкие материалы для повышения долговечности подшипников.

Материалы, устойчивые к высоким температурам: При работе в условиях высокой температуры выбор высокотемпературных материалов позволяет сохранить рабочие характеристики подшипника и предотвратить деформацию или разрушение материала под воздействием повышенной температуры.

2. Оптимизация конструкции ролика

Оптимизируйте форму ролика: Оптимизация геометрии и размеров роликов позволяет повысить грузоподъемность и рабочие характеристики подшипника.

Улучшить равномерность расстояния между роликами: Улучшите конструкцию сепаратора, чтобы обеспечить равномерное расстояние между роликами во время работы, тем самым улучшив равномерность распределения нагрузки в подшипнике и снизив локальную перегрузку и износ.

Увеличьте количество роликов: Увеличение количества роликов внутри подшипника может дополнительно повысить его грузоподъемность, особенно в случаях высокой нагрузки на подшипник.

3. Повышение точности изготовления

Повышение точности изготовления подшипников: Повышение точности работы и стабильности подшипника за счет повышения точности обработки, контроля допусков и оптимизации производственных процессов.

4. Оптимизация управления смазкой

Выберите правильный смазочный материал: Выберите правильный смазочный материал или консистентную смазку в соответствии с температурой, нагрузкой и скоростью рабочей среды, чтобы обеспечить надлежащее смазывание подшипника во время работы и снизить трение и износ.

Регулярная смазка и техническое обслуживание: Регулярно проверяйте состояние смазки, своевременно заменяйте смазку или консистентную смазку, избегайте порчи или загрязнения смазки и обеспечьте длительную стабильную работу подшипника.


Основные области применения упорных цилиндрических роликовых подшипников QIBR

1. Тяжелые машины и оборудование

Цилиндрические упорные роликоподшипники широко используются в различных тяжелых машинах и оборудовании, таких как:

Горное оборудование: такие как дробилки, сортировочные машины, вибросита и т.д.

Металлургическое оборудование: прокатные станы, плавильные печи и т.д.

Краны: такие как портовые краны, большие мостовые краны и т.д., чтобы выдержать осевую нагрузку тяжелых предметов.

2. Корабли и морская техника

Цилиндрические упорные роликоподшипники играют важную роль в силовой системе судов и морских платформ, особенно:

Судовая пропульсивная система: подшипники используются для главных двигателей судов, которые могут выдерживать большие осевые нагрузки.

Оборудование морских платформ: например, буровое оборудование, морские подъемные системы и т.д., которые выдерживают большое осевое давление и вибрацию окружающей среды.

3. Высокоскоростные железные дороги и железнодорожный транзит

Цилиндрические упорные роликоподшипники также используются в сфере железнодорожного транспорта, особенно:

EMU/ высокоскоростной рельсовый транспорт: в системе трансмиссии, используются для выдерживания осевых нагрузок на высоких скоростях.

Железнодорожный вагон: в тяговой системе транспортного средства, как ключевой компонент, который несет высокопрочные осевые силы.

4. Промышленное трансмиссионное оборудование

Цилиндрические упорные роликоподшипники широко используются во многих промышленных трансмиссионных устройствах, особенно:

Автомобильные трансмиссионные системы: такие как трансмиссии, дифференциалы и другие компоненты, должны выдерживать большие осевые нагрузки.

Механические устройства передачи: такие как коробки передач, насосы, компрессоры и т.д., все они требуют упорных подшипников для поддержки осевых нагрузок.
