Изображения могут отличаться от продукта. Подробнее см. технические характеристики.
Стандарт
GB,ASTM/AISI,ГОСТ,BS,JIS,NF,DIN / VDEh
Материал
52100/100Cr6/SUJ2/Stainless Steel
Бренд
QIBR/OEM/Neutral
Упаковка
QIBR/Standard Industrial Package/OEM
Внутренний диаметр
50~1030mm
Наружный диаметр
126~1300mm
Применения
Aerospace Industry, Robotics, Medical Devices, Semiconductor Manufacturing Equipment, Optical Equipment, Industrial Machinery, Automotive, etc

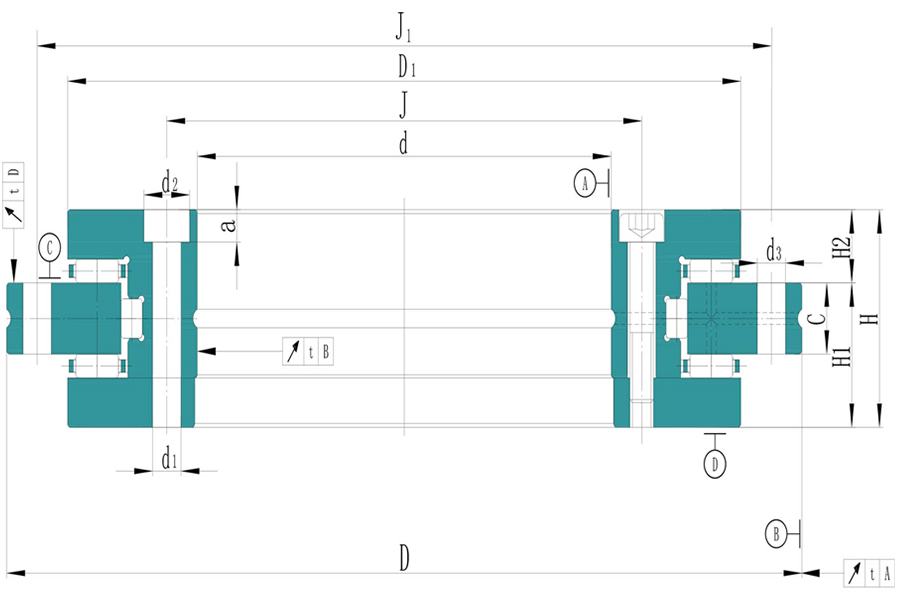

| NO. | Product | Product Number | Внутренний диаметр (d) | Вес | Наружный диаметр (D) | Общая высота (H) |
|---|---|---|---|---|---|---|
| 1 |
|
YRT50 | 50 mm | 1.6 kg | 126 mm | 30 mm |
| 2 |
|
YRT80-TV | 80 mm | 2.4 kg | 146 mm | 35 mm |
| 3 |
|
YRT100 | 100 mm | 4.1 kg | 185 mm | 38 mm |
| 4 |
|
YRT120 | 120 mm | 5.3 kg | 210 mm | 40 mm |
| 5 |
|
YRT150 | 150 mm | 6.2 kg | 240 mm | 40 mm |
| 6 |
|
YRT180 | 180 mm | 7.7 kg | 280 mm | 43 mm |
| 7 |
|
YRT200 | 200 mm | 9.7 mm | 300 mm | 45 mm |
| 8 |
|
YRT260 | 260 mm | 18.3 kg | 385 mm | 55 mm |
| 9 |
|
YRT325 | 325 mm | 25 kg | 450 mm | 60 mm |
| 10 |
|
YRT395 | 395 mm | 33 kg | 525 mm | 65 mm |
| 11 |
|
YRT460 | 460 mm | 45 kg | 600 mm | 70 mm |
| 12 |
|
YRTC580 | 580 mm | 89 kg | 750 mm | 90 mm |
| 13 |
|
YRTC650 | 650 mm | 170 kg | 870 mm | 122 mm |
| 14 |
|
YRTC850 | 850 mm | 253 kg | 1095 mm | 124 mm |
| 15 |
|
YRTC1030 | 1030 mm | 375 kg | 1300 mm | 145 mm |
Характеристики и преимущества подшипников поворотного стола QIBR серии YRT
Подшипник поворотного стола QIBR серии YRT имеет множество значительных характеристик и преимуществ, которые могут решить ключевые проблемы в различных областях, в основном отраженные в следующих аспектах;
1. Подшипник поворотного стола QIBR серии YRT обладает свойством высокоточного вращения
Подшипник поворотного стола QIBR серии YRT может обеспечить чрезвычайно высокую точность вращения и контролировать угол поворота на микрометрическом уровне. Это гарантирует, что оборудование может достичь очень точного контроля положения во время работы.
2. Подшипник поворотного стола QIBR серии YRT обладает характеристикой комбинированной составной несущей способности
Подшипник поворотного стола QIBR серии YRT может одновременно выдерживать радиальные, осевые и опрокидывающие нагрузки, что делает его подходящим для применения в условиях, когда он может выдерживать разнонаправленные нагрузки, обеспечивая стабильную опору и вращение.
3. Подшипник поворотного стола QIBR серии YRT имеет свойство высокой жесткости
Конструкция подшипника поворотного стола QIBR серии YRT обладает высокой жесткостью и может эффективно подавлять деформацию, вызванную изменением нагрузки. Сохраняется точность вращения и стабильность механической структуры, а также уменьшаются ошибки, вызванные недостаточной жесткостью.
4. Подшипник поворотного стола QIBR серии YRT имеет характеристику оптимизированного структурного дизайна
Подшипники поворотного стола QIBR серии YRT имеют монтажные отверстия на внутреннем и внешнем кольцах, что позволяет упростить процесс установки подшипников и повысить эффективность монтажа.
5. Подшипник поворотного стола QIBR серии YRT обладает характеристиками низкого трения и высокой эффективности
Подшипник поворотного стола QIBR серии YRT снижает момент трения в подшипнике, что делает его пригодным для использования при низких требованиях к крутящему моменту и повышает общую эффективность работы оборудования.
Улучшение характеристик и решение проблемы подшипников поворотного стола QIBR серии YRT
1. Эффективное улучшение грузоподъемности подшипника
В подшипниках для поворотных столов QIBR серии YRT используются высокопрочные материалы для улучшения способности подшипника выдерживать большие нагрузки и ударные нагрузки. Благодаря улучшению внутренней структурной конструкции повышается несущая способность подшипника, а также усиливаются противоусталостные характеристики.
2. Повышение точности изготовления
В подшипниках поворотного стола QIBR серии YRT используется высокоточное оборудование и технологии обработки, что позволяет уменьшить производственные допуски и повысить общую точность подшипника. Усиление контроля качества в процессе производства гарантирует, что каждый подшипник соответствует высокоточным стандартам.
3. Индивидуальный дизайн
Предоставляем индивидуальные конструктивные решения по размерам для удовлетворения специфических требований к производительности подшипников поворотного стола QIBR серии YRT в различных случаях. Этот метод не только обогащает стандарты подшипников, но и обеспечивает эффективное руководство для производителей, чтобы удовлетворить индивидуальные потребности пользователей.
Таким образом, оптимизация материалов, точность изготовления, индивидуальный дизайн и другие меры позволяют значительно улучшить характеристики подшипников серии YRT для поворотных столов QIBR, чтобы удовлетворить все более высокие требования к применению.
Основное применение подшипников поворотного стола QIBR серии YRT
Прецизионный токарный станок
Подшипник поворотного стола QIBR серии YRT может обеспечить высокоточное вращение и стабильную несущую способность оборудования, гарантируя высокую точность обработки и гладкость поверхности, что имеет большое значение для прецизионных токарных станков.
Индексирующий стол
Подшипники поворотного стола QIBR серии YRT имеют высокий уровень точности и могут обеспечивать контроль угла на микрометровом уровне, гарантируя, что стол индексации может работать под точными углами.
Вращающаяся фрезерная головка
Подшипник поворотного стола QIBR серии YRT обеспечивает необходимую высокую точность, высокую жесткость и высокую несущую способность. Вращающиеся фрезерные головки широко используются в высокоточных и высокопроизводительных процессах фрезерования, и характеристики подшипников YRT напрямую влияют на стабильность, точность и эффективность производства фрезерной головки.
