Двухрядный радиальный шарикоподшипник

Изображения могут отличаться от продукта. Подробнее см. технические характеристики.

Стандарт

GB,ASTM/AISI,ГОСТ,BS,JIS,NF,DIN / VDEh

Материал

52100、100Cr6、SUJ2、Stainless Steel

Диаметр внутреннего кольца

10mm-90mm

Диаметр наружного кольца

30mm-160mm

Вес

0.049kg-302kg

Бренд

QIBR/OEM/Neutral

Упаковка

QIBR/Standard Industrial Package/OEM

Применения

Machine tool spindle, centrifuge, booster pump, oil pump, blower, various gearboxes, laboratory equipment

Двухрядный радиальный шарикоподшипник

Filters

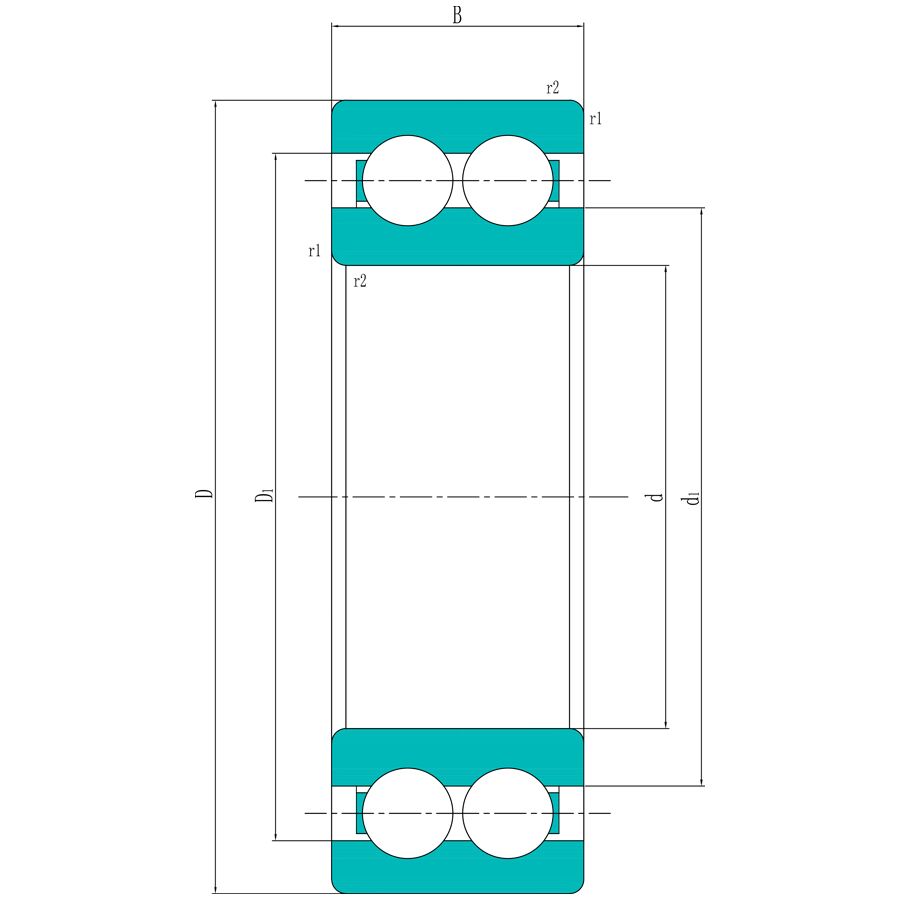

NO. Product Product Number Базовая динамическая нагрузка Базовая статическая нагрузка Внутренний диаметр (d) Вес Наружный диаметр (D) Ширина (B)
1 4200 4200 ATN9 9.23 KN 5.2 KN 10 mm 0.049 kg 30 mm 14 mm
2 4201 4201 ATN9 10.6 KN 6.2 KN 12 mm 0.052 kg 32 mm 14 mm
3 4301 4301 ATN9 13 KN 7.8 KN 12 mm 0.092 kg 37 mm 17 mm
4 4202 4202 ATN9 11.9 K 7.5 KN 15 mm 0.059 kg 35 mm 14 mm
5 4302 4302 ATN9 14.8 KN 9.5 KN 15 mm 0.12 kg 42 mm 14 mm
6 4203 4203 ATN9 14.8 KN 9.5 KN 17 mm 0.9 kg 40 mm 16 mm
7 4303 4303 ATN9 19.5 KN 13.2 KN 17 mm 0.16 kg 47 mm 19 mm
8 4204 4204 ATN9 17.8 KN 12.5 KN 20 mm 0.14 kg 47 mm 18 mm
9 4304 4304 ATN9 23.4 KN 16 KN 20 mm 0.21 kg 52 mm 21 mm
10 4205 4205 ATN9 19 KN 14.6 KN 25 mm 0.17 kg 52 mm 18 mm
11 4305 4305 ATN9 31.9 KN 22.4 KN 25 mm 0.34 kg 62 mm 24 mm
12 4206 4206 ATN9 26 KN 20.8 KN 30 mm 0.29 kg 62 mm 20 mm
13 4306 4306 ATN9 41 KN 30 KN 30 mm 0.5 kg 72 mm 27 mm
14 4207 4207 ATN9 35.1 KN 28.5 KN 35 mm 0.4 kg 72 mm 23 mm
15 4307 4307 ATN9 50.7 KN 38 KN 35 mm 0.68 kg 80 mm 31 mm
16 4208 4208 ATN9 37.1 KN 32.5 KN 40 mm 0.5 kg 80 mm 23 mm
17 4308 4308 ATN9 55.9 KN 45 KN 40 mm 0.95 kg 90 mm 33 mm
18 4209 4209 ATN9 29 KN 36 KN 45 mm 0.54 kg 85 mm 23 mm
19 4309 4309 ATN9 68.9 KN 56 KN 45 mm 1.25 kg 100 mm 36 mm
20 4210 4210 ATN9 41 KN 40 KN 50 mm 0.58 kg 90 mm 23 mm
21 4310 4310 ATN9 81.9 KN 69.5 KN 50 mm 1.7 kg 110 mm 40 mm
22 4211 4211 ATN9 57.2 KN 55 KN 60 mm 1.1 kg 110 mm 28 mm
23 4312 4312 ATN9 112 KN 98 KN 60 mm 2.65 kg 130 mm 46 mm
24 4213 4213 ATN9 67.6 KN 67 KN 65 mm 1.45 kg 120 mm 31 mm
25 4313 4313 ATN9 121 KN 106 KN 65 mm 3.25 kg 140 mm 48 mm
26 4214 4214 ATN9 70.2 KN 73.5 KN 70 mm 1.5 kg 125 mm 31 mm
27 4215 4215 ATN9 72.8 KN 80 KN 75 mm 1.6 kg 130 mm 31 mm
28 4315 4315 ATN9 156 KN 143 KN 75 mm 4.8 kg 160 mm 55 mm
29 4216 4216 ATN9 80.6 KN 90 KN 80 mm 2 kg 140 mm 33 mm
30 4217 4217 ATN9 93.6 KN 102 KN 85 mm 2 kg 150 mm 36 mm
31 4218 4218 ATN9 112 KN 122 KN 90 mm 3.2 kg 160 mm 40 mm

Особенности и преимущества двухрядных радиальных шарикоподшипников QIBR

Двухрядные радиальные шарикоподшипники QIBR разработаны с учетом критических эксплуатационных требований в различных областях промышленности и обладают следующими ключевыми преимуществами:

1. Повышенная радиальная несущая способность

Двухрядные радиальные шарикоподшипники QIBR способны выдерживать более высокие радиальные нагрузки по сравнению с однорядными подшипниками. Благодаря повышенной производительности они подходят для применений, требующих большей долговечности.

2. Высокая осевая нагрузка

Благодаря двум рядам тел качения эти подшипники также могут выдерживать значительные осевые нагрузки. Это делает их идеальными для работы в условиях, где присутствуют большие осевые нагрузки.

3. Длительный срок службы

Двухрядные радиальные шарикоподшипники QIBR имеют низкий коэффициент трения, что приводит к снижению потерь энергии и износа. Это позволяет им сохранять стабильную производительность в течение длительного времени.

4. Компактная и эффективная конструкция

Несмотря на сходство по размерам с однорядными шарикоподшипниками с глубокими канавками, двухрядная конструкция обеспечивает большую несущую способность. Благодаря наличию двух рядов тел качения с одинаковым наружным диаметром подшипники обладают повышенной прочностью и эксплуатационными характеристиками. Компактная конструкция делает их пригодными для применения в условиях ограниченного пространства, но требующих высокой грузоподъемности.

 Усовершенствованные характеристики двухрядных радиальных шарикоподшипников QIBR

1. Оптимизация смазки

Современные смазочные материалы, такие как синтетические или нанос-смазочные материалы, снижают износ и трение, повышая общую эффективность и долговечность. Правильная технология нанесения обеспечивает оптимальную производительность.

2. Оптимизация дорожек качения

Точная обработка геометрии дорожки качения, наряду с улучшенной обработкой поверхности, сводит к минимуму потери на трение и повышает эффективность работы.

3. Усовершенствованные элементы качения

Использование высокоточных элементов качения, таких как керамические шарики, повышает твердость поверхности и снижает износ, что обеспечивает превосходную производительность в сложных условиях.

4. Устойчивость к коррозии

Для применения в агрессивных средах такие материалы, как нержавеющая сталь, антикоррозионные покрытия или технологии обработки поверхности, могут значительно повысить долговечность.

 Основные области применения двухрядных радиальных шарикоподшипников QIBR

1. Электродвигатели

Эти подшипники широко используются в электродвигателях, особенно в промышленных двигателях, которые должны выдерживать большие нагрузки. Их долговечность и эффективность делают их незаменимыми для компонентов ротора и статора.

2. Автомобильная промышленность

В автомобильной промышленности двухрядные шарикоподшипники QIBR с глубокими канавками выдерживают значительные радиальные и осевые нагрузки. Они играют важную роль в таких компонентах, как колесные подшипники, приводные валы и муфты сцепления. Их грузоподъемность и износостойкость обеспечивают стабильную работу в условиях высоких нагрузок на автомобили.

3. Сельскохозяйственная техника

Сельскохозяйственная техника часто работает с большими и сложными нагрузками, особенно в суровых условиях. В такой технике часто используются двухрядные радиальные шарикоподшипники QIBR, обладающие высокой нагрузочной способностью и долговечностью.

4. Заводское оборудование

Эти подшипники являются ключевыми компонентами автоматизированных производственных линий, конвейерных систем и упаковочного оборудования. Их высокая грузоподъемность и износостойкость делают их идеальными для высокопроизводительной непрерывной эксплуатации.
