Четырехточечный радиально-упорный шарикоподшипник

Изображения могут отличаться от продукта. Подробнее см. технические характеристики.

Стандарт

GB,ASTM/AISI,ГОСТ,BS,JIS,NF,DIN / VDEh,DIN / VDEh

Диаметр внутреннего кольца

30mm-200mm

Диаметр наружного кольца

62mm-420mm

Вес

0.24kh-61.5kg

Материал

GCr15

Бренд

QIBR/OEM/Neutral

Упаковка

QIBR/Standard Industrial Package/OEM

Применения

Machine Tool Spindle, Centrifuge, Booster Pump, Oil Pump, Blower, Various Gearboxes, Laboratory Equipment

Filters

NO. Product Product Number Базовая динамическая нагрузка Базовая статическая нагрузка Внутренний диаметр (d) Вес Наружный диаметр (D) Ширина (B)
1 QJ206/ QJ206 31000 N 45000 N 30 mm 0.24 kg 62 mm 16 mm
2 QJ306/ QJ306 46000 N 63000 N 30 mm 0.42 kg 72 mm 19 mm
3 QJ207/ QJ207 41000 N 61500 N 35 mm 0.35 kg 72 mm 17 mm
4 QJ307/ QJ307 55000 N 80000 N 35 mm 0.57 kg 80 mm 21 mm
5 QJ208/ QJ208 49000 N 77500 N 40 mm 0.45 kg 80 mm 18 mm
6 QJ308/ QJ308 67000 N 100000 N 40 mm 0.78 kg 90 mm 23 mm
7 QJ209/ QJ209 55000 N 88500 N 45 mm 0.52 kg 85 mm 19 mm
8 QJ309/ QJ309 87500 N 133000 N 45 mm 1.05 kg 100 mm 25 mm
9 QJ210/ QJ210 57000 N 97000 N 50 mm 0.59 kg 90 mm 20 mm
10 QJ310/ QJ310 102000 N 159000 N 50 mm 1.35 kg 110 mm 27 mm
11 QJ211/ QJ211 71000 N 122000 N 55 mm 0.77 kg 100 mm 21 mm
12 QJ311/ QJ311 118000 N 187000 N 55 mm 1.75 kg 120 mm 29 mm
13 QJ212/ QJ212 85500 N 150000 N 60 mm 0.98 kg 110 mm 22 mm
14 QJ312/ QJ312 135000 N 217000 N 60 mm 2.15 kg 130 mm 31 mm
15 QJ213/ QJ213 97500 N 179000 N 65 mm 1.2 kg 120 mm 23 mm
16 QJ313/ QJ313 153000 N 250000 N 65 mm 2.7 kg 140 mm 33 mm
17 QJ214/ QJ214 106000 N 197000 N 70 mm 1.3 kg 125 mm 24 mm
18 QJ314/ QJ314 172000 N 285000 N 70 mm 3.18 kg 150 mm 30 mm
19 QJ215/ QJ215 110000 N 212000 N 75 mm 1.5 kg 130 mm 25 mm
20 QJ315/ QJ315 187000 N 320000 N 75 mm 3.9 kg 160 mm 37 mm
21 QJ1016/ QJ1016 77000 N 167000 N 80 mm 1.05 kg 125 mm 22 mm
22 QJ216/ QJ216 12400 N 236000 N 80 mm 1.85 kg 140 mm 26 mm
23 QJ316/ QJ316 20200 N 360000 N 80 mm 4.6 kg 170 mm 39 mm
24 QJ1017/ QJ1017 79000 N 176000 N 85 mm 1.1 kg 130 mm 22 mm
25 QJ217/ QJ217 143000 N 276000 N 85 mm 2.2 kg 150 mm 28 mm
26 QJ317/ QJ317 218000 N 405000 N 85 mm 5.34 kg 180 mm 41 mm
27 QJ1018/ QJ1018 94000 N 208000 N 90 mm 1.45 kg 140 mm 24 mm
28 QJ218/ QJ218 164000 N 320000 N 90 mm 2.75 kg 160 mm 30 mm
29 QJ318/ QJ318 235000 N 450000 N 90 mm 6.4 kg 190 mm 43 mm
30 QJ1019/ QJ1019 96500 N 220000 N 95 mm 1.5 kg 145 mm 24 mm
31 QJ219/ QJ219 177000 N 340000 N 95 mm 3.35 kg 170 mm 32 mm
32 QJ319/ QJ319 251000 N 495000 N 95 mm 7.4 kg 200 mm 45 mm
33 QJ1020/ QJ1020 98500 N 232000 N 100 mm 1.6 kg 150 mm 24 mm
34 QJ220/ QJ220 199000 N 390000 N 100 mm 4.0 kg 180 mm 34 mm
35 QJ320/ QJ320 300000 N 640000 N 100 mm 9.3 kg 210 mm 47 mm
36 QJ1021/ QJ1021 115000 N 269000 N 105 mm 2.0 kg 160 mm 26 mm
37 QJ221/ QJ221 217000 N 435000 N 105 mm 4.2 kg 190 mm 36 mm
38 QJ321/ QJ321 305000 N 640000 N 105 mm 10.5 kg 225 mm 49 mm
39 QJ1022/ QJ1022 139000 N 315000 N 110 mm 2.5 kg 170 mm 28 mm
40 QJ222/ QJ222 235000 N 490000 N 110 mm 5.6 kg 200 mm 38 mm
41 QJ322/ QJ322 320000 N 710000 N 110 mm 12.5 kg 240 mm 50 mm
42 QJ1024/ QJ1024 147000 N 350000 N 120 mm 2.65 kg 180 mm 28 mm
43 QJ224/ QJ224 265000 N 585000 N 120 mm 6.9 kg 215 mm 40 mm
44 QJ324/ QJ324 360000 N 835000 N 120 mm 15.4 kg 260 mm 55 mm
45 QJ1026/ QJ1026 169000 N 415000 N 130 mm 4.0 kg 200 mm 33 mm
46 QJ226/ QJ226 274000 N 635000 N 130 mm 7.7 kg 230 mm 40 mm
47 QJ326/ QJ326 400000 N 970000 N 130 mm 19 kg 280 mm 58 mm
48 QJ1028/ QJ1028 172000 N 435000 N 140 mm 4.3 kg 210 mm 33 mm
49 QJ228/ QJ228 239000 N 710000 N 140 mm 9.8 kg 250 mm 42 mm
50 QJ328/ QJ328 40000 N 1110000 N 140 mm 24 kg 300 mm 62 mm
51 QJ1030/ QJ1030 197000 N 505000 N 150 mm 5.2 kg 225 mm 35 mm
52 QJ230/ QJ230 315000 N 785000 N 150 mm 12 kg 270 mm 45 mm
53 QJ330/ QJ330 460000 N 1230000 N 150 mm 29 kg 320 mm 65 mm
54 QJ1032/ QJ1032 224000 N 580000 N 160 mm 6.4 kg 240 mm 38 mm
55 QJ232/ QJ232 380000 N 1010000 N 160 mm 15 kg 290 mm 48 mm
56 QJ332/ QJ332 505000 N 1400000 N 160 mm 31 kg 340 mm 68 mm
57 QJ1034/ QJ1034 268000 N 705000 N 170 mm 8.6 kg 260 mm 42 mm
58 QJ234/ QJ234 425000 N 1180000 N 170 mm 19.5 kg 310 mm 54 mm
59 QJ334/ QJ334 565000 N 1610000 N 170 mm 41 kg 360 mm 72 mm
60 QJ1036/ QJ1036 299000 N 830000 N 180 mm 11 kg 280 mm 46 mm
61 QJ236/ QJ236 44000 N 1270000 N 180 mm 20.5 kg 320 mm 52 mm
62 QJ336/ QJ336 595000 N 1770000 N 180 mm 48 kg 380 mm 75 mm
63 QJ1038/ QJ1038 325000 N 925000 N 190 mm 11.5 kg 290 mm 46 mm
64 QJ238/ QJ238 440000 N 129000 N 190 mm 23 kg 340 mm 55 mm
65 QJ338/ QJ338 655000 N 1980000 N 190 mm 54.5 kg 400 mm 78 mm
66 QJ1040/ QJ1040 345000 N 1020000 N 200 mm 15 kg 310 mm 51 mm
67 QJ240/ QJ240 490000 N 1480000 N 200 mm 27 kg 360 mm 58 mm
68 QJ340/ QJ340 690000 N 2180000 N 200 mm 61.5 kg 420 mm 80 mm

Характеристики и преимущества радиально-упорных шарикоподшипников серии QIBR QJ

Радиально-упорные шарикоподшипники серии QIBR QJ обладают множеством характеристик и преимуществ, которые могут решать ключевые проблемы в различных областях, в основном отраженные в следующих аспектах;

1. Радиально-упорные шарикоподшипники QIBR серии QJ отличаются высокой точностью осевого позиционирования

Радиально-упорные шарикоподшипники серии QJ могут обеспечивать очень малые допуски на осевое позиционирование, что отвечает высоким требованиям к точности осевого позиционирования в различных областях применения.

2. Радиально-упорные шарикоподшипники серии QIBR QJ отличаются оптимизированной конструкцией

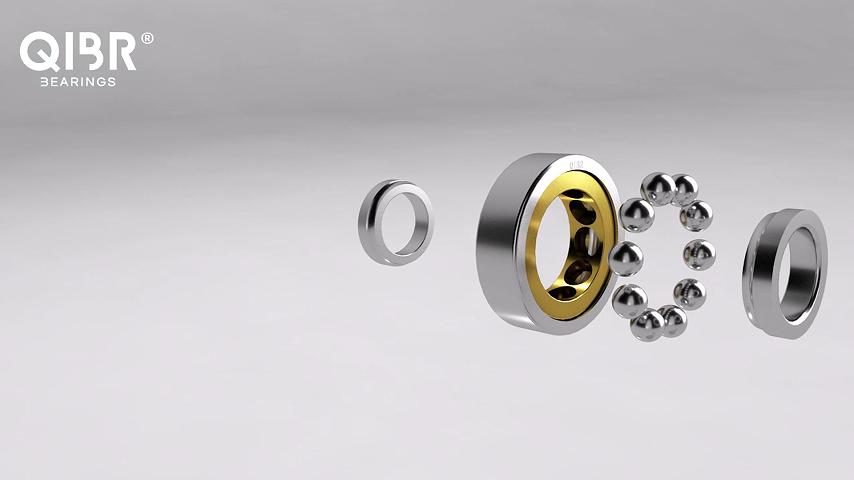

Радиально-упорные шарикоподшипники серии QIBR QJ состоят из цельного наружного кольца, двух внутренних колец, набора сфер и направляющего сепаратора наружного кольца. Внешняя дорожка качения выполнена в виде готической дуги, а внутренняя разделена на две половины для удобства сборки.

3. Радиально-упорные шарикоподшипники серии QIBR QJ обладают высокой несущей способностью и могут выдерживать двунаправленные нагрузки

Радиально-упорные шарикоподшипники серии QJ могут выдерживать как радиальные, так и двунаправленные осевые нагрузки. Теоретически, каждый шарик имеет четыре точки контакта с кольцом подшипника, что позволяет равномерно распределять нагрузку.

4. Радиально-упорные шарикоподшипники серии QJ обладают свойством экономить осевое пространство

Радиально-упорные шарикоподшипники серии QIBR QJ можно рассматривать как комбинацию двух однорядных радиально-упорных шарикоподшипников "два в одном", которые имеют меньшие осевые размеры, чем двухрядные радиально-упорные шарикоподшипники. Подходят для использования в условиях ограниченного пространства, например, в промышленных коробках передач, системах привода локомотивов и т.д.

Повышение производительности и решения для радиально-упорных шарикоподшипников серии QIBR QJ

1. Эффективное улучшение свойств материала и повышение грузоподъемности

В радиально-упорных шарикоподшипниках серии QJ для изготовления внутренних и наружных колец, а также шарикоподшипников используется высококачественная сталь. Твердость поверхности и свойства материала улучшаются благодаря таким процессам, как вакуумная термообработка, что увеличивает несущую способность подшипника и срок его службы. Кроме того, радиально-упорные шарикоподшипники серии QJ, благодаря своей особой конструкции, могут вмещать большее количество тел качения, что повышает их грузоподъемность. За счет совершенствования производственного процесса, уменьшения толщины кольца и наружного диаметра подшипника, дальнейшего снижения веса и повышения грузоподъемности.

Например, применение тонкостенной конструкции может снизить расход материалов и повысить экономию при сохранении прочности.

2. Оптимизируйте конструкцию внутренней конструкции.

Радиально-упорные шарикоподшипники серии QIBR QJ состоят из цельного наружного кольца, двух внутренних колец, набора сфер и направляющего сепаратора наружного кольца. Конструкция дорожки качения наружного кольца позволяет независимо определять угол контакта (обычно 35°) и осевой зазор, что обеспечивает высокие эксплуатационные характеристики подшипника с точки зрения несущей способности и срока службы.

3. Повышение точности изготовления и грузоподъемности

При производстве радиально-упорных шарикоподшипников серии QJ используется передовое технологическое оборудование и технологии из-за рубежа, такие как прецизионное шлифование, сверхточное шлифование и т.д., для повышения геометрической точности внутренних и наружных колец и шариков, уменьшения ошибок обработки и, таким образом, повышения точности вращения и стабильности работы подшипников. Кроме того, по сравнению с традиционными однорядными радиально-упорными шарикоподшипниками, радиально-упорные шарикоподшипники серии QJ могут обеспечить более высокую несущую способность в том же пространстве, особенно в тех случаях, когда требуется выдерживать двунаправленные осевые нагрузки, демонстрируя отличные эксплуатационные характеристики.

4. Улучшите эксплуатационные характеристики материалов

Радиально-упорные шарикоподшипники серии QJ изготовлены из высокопрочных материалов, таких как жаропрочная сталь, что позволяет значительно повысить их рабочую температуру и срок службы, особенно в условиях эксплуатации при высоких температурах и высоких скоростях.

5. Персонализация

Предлагаем индивидуальные решения по конструктивным размерам для радиально-упорных шарикоподшипников серии QJ, отвечающие конкретным эксплуатационным требованиям для различных случаев. Этот метод не только расширяет стандарты подшипников, но и предоставляет производителям эффективные рекомендации по удовлетворению индивидуальных потребностей пользователей.

Короче говоря, за счет оптимизации материалов, внутренней структуры, точности изготовления, индивидуального дизайна и других мер производительность радиально-упорных шарикоподшипников серии QJ может быть значительно улучшена, чтобы соответствовать все более жестким требованиям применения.

Основные области применения радиально-упорных шарикоподшипников серии QJ QIBR

Радиально-упорные шарикоподшипники серии QJ широко используются в следующих областях:

Коробка передач

Благодаря своей уникальной конструкции подшипники QJ способны выдерживать двунаправленные осевые нагрузки в ограниченном пространстве, что делает их особенно подходящими для использования в промышленных редукторах.

Система привода локомотивов

Подшипники QJ широко используются в системах привода локомотивов благодаря своей высокой точности и жесткости.

Компрессор

Подшипники QJ также находят широкое применение в области компрессоров, которые могут отвечать требованиям высокой точности и высокой жесткости в этой области.

Робот

С развитием робототехники требования к подшипникам становятся все более высокими, требуя, чтобы они были небольшими по размеру, легкими по весу и имели длительный срок службы. Подшипники серии QJ были оптимизированы для значительного уменьшения габаритов при сохранении грузоподъемности, что делает их особенно подходящими для применения в области робототехники.

Позиционирование валков прокатного стана

Четырехточечные радиально-упорные шарикоподшипники серии QJ идеально подходят для позиционирования валков на прокатных станах благодаря их способности выдерживать радиальные и двунаправленные осевые нагрузки, а также меньшему размеру по сравнению с двухрядными радиально-упорными шарикоподшипниками.

В целом, радиально-упорные шарикоподшипники серии QJ широко используются в коробках передач, системах привода локомотивов, компрессорах, роботах и прокатных станах благодаря своей уникальной конструкции и отличным эксплуатационным характеристикам.
