Двухрядный сферический роликоподшипник с выемной втулкой

Изображения могут отличаться от продукта. Подробнее см. технические характеристики.

Стандарт

GB,ASTM/AISI,ГОСТ,BS,JIS,NF,DIN / VDEh,DIN / VDEh

Диаметр внутреннего кольца

35mm-1000mm

Диаметр наружного кольца

80mm-1580mm

Вес

0.6kg-4800kg

Материал

52100/100Cr6/SUJ2/20Cr2Ni4A

Бренд

QIBR/OEM/Neutral

Упаковка

QIBR/Standard Industrial Package/OEM

Применения

Conveyor, crushers, screens, cranes, forklifts, tractors, locomotives, railcars, freight trains, wind turbine, rolling mills, continuous casting machines

Двухрядный сферический роликоподшипник с выемной втулкой

Filters

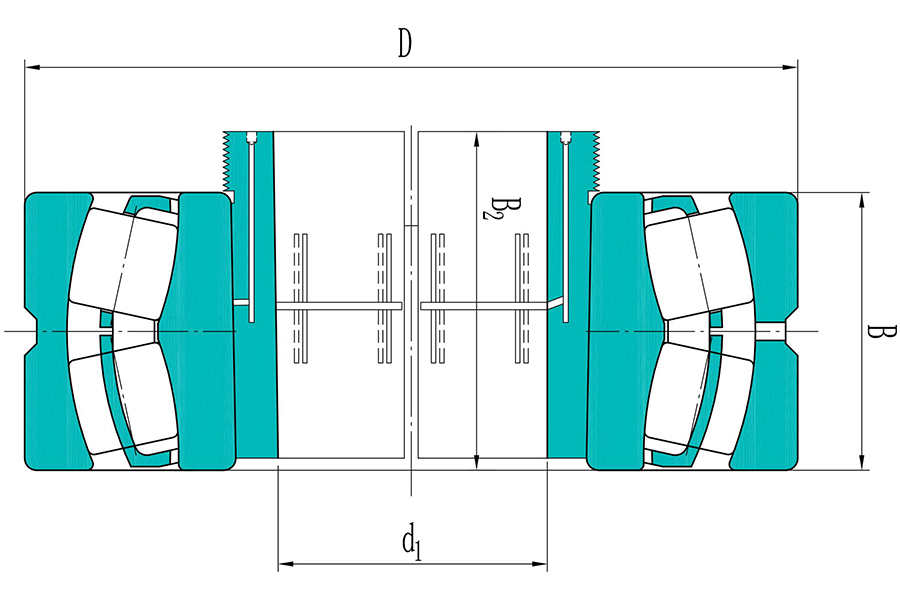

NO. Product Product Number Базовая динамическая нагрузка Внутренний диаметр (d1) Наружный диаметр (D) Габаритная ширина (B) Вес Выдвижная втулка
1 22208 22208 EK+AH 308 98.5 KN 35 mm 80 mm 23 mm 0.6 kg AH 308
2 21308 21308 EK+AH 308 107 KN 35 mm 90 mm 23 mm 0.84 kg AH 308
3 22308 22308 EK+AH 2308 155 KN 35 mm 90 mm 33 mm 1.2 kg AH 2308
4 22209 22209 EK+AH 309 104 KN 40 mm 85 mm 23 mm 0.7 kg AH 309
5 21309 21309 EK+AH 309 129 KN 40 mm 100 mm 25 mm 1.1 kg AH 309
6 22309 22309 EK+AH 2309 190 KN 40 mm 100 mm 36 mm 1.55 kg AH 2309
7 22210 22210 EK+AHX 310 107 KN 45 mm 90 mm 23 mm 0.75 kg AHX 310
8 21310 21310 EK+AHX 310 159 KN 45 mm 110 mm 27 mm 1.45 kg AHX 310
9 22310 22310 EK+AHX 2310 228 KN 45 mm 110 mm 40 mm 2.1 kg AHX 2310
10 22211 22211 EK+AHX 311 129 KN 50 mm 100 mm 25 mm 0.95 kg AHX 311
11 21311 21311 EK+AHX 311 159 KN 50 mm 120 mm 29 mm 1.8 kg AHX 311
12 22311 22311 EK+AHX 2311 280 KN 50 mm 120 mm 43 mm 2.7 kg AHX 2311
13 22212 22212 EK+AHX 312 159 KN 55 mm 110 mm 28 mm 1.3 kg AHX 312
14 21312 21312 EK+AHX 312 217 KN 55 mm 130 mm 31 mm 2.2 kg AHX 312
15 22312 22312 EK+AHX 2312 325 KN 55 mm 130 mm 46 mm 3.3 kg AHX 2312
16 22213 22213 EK+AH 313 G 198 KN 60 mm 120 mm 31 mm 1.7 kg AH 313 G
17 21313 21313 EK+AH 313 G 243 KN 60 mm 140 mm 33 mm 2.75 kg AH 313 G
18 22313 22313 EK+AH 2313 G 357 KN 60 mm 140 mm 48 mm 4.1 kg AH 2313 G
19 22214 22214 EK+AH 314 G 213 KN 65 mm 125 mm 31 mm 1.8 kg AH 314 G
20 21314 21314 EK+AH 314 G 291 KN 65 mm 150 mm 35 mm 3.35 kg AH 314 G
21 22314 22314 EK+AHX 2314 G 413 KN 65 mm 150 mm 51 mm 4.9 kg AHX 2314 G
22 22215 22215 EK+AH 315 G 217 KN 70 mm 130 mm 31 mm 1.95 kg AH 315 G
23 21315 21315 EK+AH 315 G 291 KN 70 mm 160 mm 37 mm 4.15 kg AH 315 G
24 22315 22315 EK+AHX 2315 G 462 KN 70 mm 160 mm 55 mm 6 kg AHX 2315 G
25 22216 22216 EK+AH 316 243 KN 75 mm 140 mm 33 mm 2.4 kg AH 316
26 21316 21316 EK+AH 316 331 KN 75 mm 170 mm 39 mm 4.75 kg AH 316
27 22316 22316 EK+AHX 2316 516 KN 75 mm 170 mm 58 mm 7 kg AHX 2316
28 22217 22217 EK+AHX 317 291 KN 80 mm 150 mm 36 mm 3.05 kg AHX 317
29 21317 21317 EK+AHX 317 331 KN 80 mm 180 mm 41 mm 5.55 kg AHX 317
30 22317 22317 EK+AHX 2317 577 KN 80 mm 180 mm 60 mm 8.15 kg AHX 2317
31 22218 22218 EK+AHX 318 331 KN 85 mm 160 mm 40 mm 3.7 kg AHX 318
32 23218 23218 CCK/W33+AHX 3218 372 KN 85 mm 160 mm 52.4 mm 5 kg AHX 3218
33 21318 21318 EK+AHX 318 393 KN 85 mm 190 mm 43 mm 6.4 kg AHX 318
34 22318 22318 EK+AHX 2318 637 KN 85 mm 190 mm 64 mm 9.5 kg AHX 2318
35 22219 22219 EK+AHX 319 393 KN 90 mm 170 mm 43 mm 4.6 kg AHX 319
36 21319 21319 EK+AHX 319 433 KN 90 mm 200 mm 45 mm 7.4 kg AHX 319
37 22319 22319 EK+AHX 2319 699 KN 90 mm 200 mm 67 mm 11 kg AHX 2319
38 23120 23120 CCK/W33+AHX 3120 385 KN 95 mm 165 mm 52 mm 5 kg AHX 3120
39 22220 22220 EK+AHX 320 433 KN 90 mm 180 mm 46 mm 5.4 kg AHX 320
40 23220 23220 CCK/W33+AHX 3220 498 KN 95 mm 180 mm 60.3 mm 7.3 kg AHX 3220
41 21320 21320 EK+AHX 320 433 KN 95 mm 215 mm 47 mm 9.1 kg AHX 320
42 22320 22320 EK+AHX 2320 847 KN 95 mm 215 mm 73 mm 14 kg AHX 2320
43 23022 23022 CCK/W33+AHX 322 326 KN 105 mm 170 mm 45 mm 4.45 kg AHX 322
44 23122 23122 CCK/W33+AHX 3122 450 KN 105 mm 180 mm 56 mm 6.35 kg AHX 3122
45 24122 24122 CCK30/W33+AH 24122 539 KN 105 mm 180 mm 69 mm 7.7 kg AH 24122
46 22222 22222 EK+AHX 3122 572 KN 105 mm 200 mm 53 mm 7.5 kg AHX 3122
47 23222 23222 CCK/W33+AHX 3222 G 626 KN 105 mm 200 mm 69.8 mm 10.5 kg AHX 3222 G
48 22322 22322 EK+AHX 2322 G 989 KN 105 mm 240 mm 80 mm 19.5 kg AHX 2322 G
49 23024 23024 CCK/W33+AHX 3024 366 KN 115 mm 180 mm 46 mm 4.8 kg AHX 3024
50 24024 24024 CCK30/W33+AH 24024 456 KN 115 mm 180 mm 60 mm 5.95 kg AH 24024
51 23124 23124 CCK/W33+AHX 3124 534 KN 115 mm 200 mm 62 mm 8.7 kg AHX 3124
52 24124 24124 CCK30/W33+AH 24124 679 KN 115 mm 200 mm 80 mm 11 kg AH 24124
53 22224 22224 EK+AHX 3124 652 KN 115 mm 215 mm 58 mm 9.55 kg AHX 3124
54 23224 23224 CCK/W33+AHX 3224 G 732 KN 115 mm 215 mm 76 mm 13 kg AHX 3224 G
55 22324 22324 CCK/W33+AHX 2324 G 1019 KN 115 mm 260 mm 86 mm 24 kg AHX 2324 G
56 23026 23026 CCK/W33+AHX 3026 452 KN 125 mm 200 mm 52 mm 6.75 kg AHX 3026
57 24026 24026 CCK30/W33+AH 24026 569 KN 125 mm 200 mm 69 mm 8.65 kg AH 24026
58 23126 23126 CCK/W33+AHX 3126 586 KN 125 mm 210 mm 64 mm 9.6 kg AHX 3126
59 24126 24126 CCK30/W33+AH 24126 699 KN 125 mm 210 mm 80 mm 11.5 kg AH 24126
60 22226 22226 EK+AHX 3126 758 KN 125 mm 230mm 64 mm 11.5 kg AHX 3126
61 23226 23226 CCK/W33+AHX 3226 G 826 KN 125 mm 230 mm 80 mm 15.5 kg AHX 3226 G
62 22326 22326 CCK/W33+AHX 2326 G 1176 KN 125 mm 280 mm 93 mm 30.5 kg AHX 2326 G
63 23028 23028 CCK/W33+AHX 3028 485 KN 135 mm 210 mm 53 mm 7.35 kg AHX 3028
64 24028 24028 CCK30/W33+AH 24028 600 KN 135 mm 210 mm 69 mm 9.2 kg AH 24028
65 23128 23128 CCK/W33+AHX 3128 659 KN 135 mm 225 mm 68 mm 11.5 kg AHX 3128
66 24128 24128 CCK30/W33+AH 24128 796 KN 135 mm 225 mm 85 mm 14.5 kg AH 24128
67 22228 22228 CCK/W33+AHX 3128 743 KN 135 mm 250 mm 68 mm 15 kg AHX 3128
68 23228 23228 CCK/W33+AHX 3228 G 962 KN 135 mm 250 mm 88 mm 20.5 kg AHX 3228 G
69 22328 22328 CCK/W33+AHX 2328 G 1357 KN 135 mm 300 mm 102 mm 38 kg AHX 2328 G
70 23030 23030 CCK/W33+AHX 3030 531 KN 145 mm 225 mm 56 mm 8.85 kg AHX 3030
71 24030 24030 CCK30/W33+AH 24030 680 KN 145 mm 225 mm 75 mm 11.5 kg AH 24030
72 23130 23130 CCK/W33+AHX 3130 G 883 KN 145 mm 250 mm 80 mm 17 kg AHX 3130 G
73 24130 24130 CCK30/W33+AH 24130 1054 KN 145 mm 250 mm 100 mm 21 kg AH 24130
74 22230 22230 CCK/W33+AHX 3130 G 898 KN 145 mm 270 mm 73 mm 19 kg AHX 3130 G
75 23230 23230 CCK/W33+AHX 3230 G 1129 KN 145 mm 270 mm 96 mm 26 kg AHX 3230 G
76 22330 22330 CCK/W33+AHX 2330 G 1539 KN 145 mm 320 mm 108 mm 45.5 kg AHX 2330 G
77 23032 23032 CCK/W33+AH 3032 614 KN 150 mm 240 mm 60 mm 11.5 kg AH 3032
78 24032 24032 CCK30/W33+AH 24032 783 KN 150 mm 240 mm 80 mm 15 kg AH 24032
79 23132 23132 CCK/W33+AH 3132 G 1029 KN 150 mm 270 mm 86 mm 23 kg AH 3132 G
80 24132 24132 CCK30/W33+AH 24132 1227 KN 150 mm 270 mm 109 mm 28.5 kg AH 24132
81 22232 22232 CCK/W33+AH 3132 G 1043 KN 150 mm 290 mm 80 mm 25 kg AH 3132 G
82 23232 23232 CCK/W33+AH 3232 G 1281 KN 150 mm 290 mm 104 mm 34.5 kg AH 3232 G
83 22332 22332 CCK/W33+AH 2332 G 1680 KN 150 mm 340 mm 114 mm 56 kg AH 2332 G
84 23034 23034 CCK/W33+AH 3034 745 KN 160 mm 260 mm 67 mm 15 kg AH 3034
85 24034 24034 CCK30/W33+AH 24034 963 KN 160 mm 260 mm 90 mm 20 kg AH 24034
86 23134 23134 CCK/W33+AH 3134 G 1086 KN 160 mm 280 mm 88 mm 25 kg AH 3134 G
87 24134 24134 CCK30/W33+AH 24134 1270 KN 160 mm 280 mm 109 mm 30 kg AH 24134
88 22234 22234 CCK/W33+AH 3134 G 1183 KN 160 mm 310 mm 86 mm 31 kg AH 3134 G
89 23234 23234 CCK/W33+AH 3234 G 1472 KN 160 mm 310 mm 110 mm 41 kg AH 3234 G
90 22334 22334 CCK/W33+AH 2334 G 1863 KN 160 mm 360 mm 120 mm 65 kg AH 2334 G
91 23036 23036 CCK/W33+AH 3036 883 KN 170 mm 280 mm 74 mm 19.5 kg AH 3036
92 24036 24036 CCK30/W33+AH 24036 1134 KN 170 mm 280 mm 100 mm 25.5 kg AH 24036
93 23136 23136 CCK/W33+AH 3136 G 1263 KN 170 mm 300 mm 96 mm 32 kg AH 3136 G
94 24136 24136 CCK30/W33+AH 24136 1449 KN 170 mm 300 mm 118 mm 37 kg AH 24136
95 22236 22236 CCK/W33+AH 2236 G 1237 KN 170 mm 320 mm 86 mm 32.5 kg AH 2236 G
96 23236 23236 CCK/W33+AH 3236 G 1557 KN 170 mm 320 mm 112 mm 43.5 kg AH 3236 G
97 22336 22336 CCK/W33+AH 2336 G 2077 KN 170 mm 380 mm 126 mm 76 kg AH 2336 G
98 23038 23038 CCK/W33+AH 3038 G 916 KN 180 mm 290 mm 75 mm 21 kg AH 3038 G
99 24038 24038 CCK30/W33+AH 24038 1164 KN 180 mm 290 mm 100 mm 27.5 kg AH 24038
100 23138 23138 CCK/W33+AH 3138 G 1456 KN 180 mm 320 mm 104 mm 38.5 kg AH 3138 G

Особенности и преимущества двухрядных сферических роликовых подшипников QIBR с выемными втулками

Двухрядные сферические роликоподшипники QIBR с выемными втулками позволили решить множество ключевых проблем в различных областях, которые в основном отражены в следующих аспектах:

1. Способность к самоустановке

Дорожки качения внутреннего и наружного колец двухрядных сферических роликовых подшипников с выемными втулками изогнуты, и подшипники обладают функцией самоустановки, то есть они могут автоматически компенсировать угловое отклонение, вызванное изгибом вала или ошибкой при установке. Поэтому они могут выдерживать определенную осевую нагрузку при одновременном восприятии радиальных нагрузок и особенно хорошо подходят для применений с низкими требованиями к точности установки.

2. Высокая несущая способность

Ролики двухрядных сферических роликоподшипников с выемными втулками цилиндрические или слегка наклонные, с большой поверхностью контакта, и могут выдерживать большие радиальные нагрузки и двунаправленные осевые нагрузки. Благодаря большому количеству роликов подшипник обладает повышенной несущей способностью, особенно в условиях высоких нагрузок и сильных ударов, и демонстрирует отличные эксплуатационные характеристики.

3. Подходит для суровых условий работы

Этот тип подшипников часто используется в жестких условиях, таких как высокая температура, высокая скорость и большая нагрузка, и может надежно работать в относительно жестких условиях эксплуатации. Двухрядные сферические роликоподшипники с выемными втулками обладают высокой адаптивностью и могут выдерживать большие осевые смещения и изменения радиальной нагрузки.

4. Простота установки и демонтажа

Конструкция выемной втулки облегчает установку и снятие подшипника с вала. При установке наружная поверхность выемной втулки плотно прилегает к внутреннему кольцу подшипника, а когда требуется демонтаж, выемная втулка может быть выдвинута наружу с помощью болтов, что позволяет плавно снять подшипник с вала.

Улучшение характеристик и решение проблемы двухрядного сферического роликового подшипника QIBR с выемной втулкой

1. Оптимизация смазки

Выберите подходящее смазочное масло или консистентную смазку, а также сделайте соответствующие добавки и смеси для снижения трения и повышения износостойкости. Использование синтетических смазочных материалов или наносмазок может значительно повысить эффективность и срок службы подшипников.

2. Процесс термообработки

 Оптимизируйте процесс термообработки, чтобы обеспечить оптимальное состояние твердости и вязкости материала подшипника, а также повысить его усталостную прочность и износостойкость.

3. Улучшение качества тел качения

 Уменьшите трение и износ, улучшив качество поверхности и твердость тел качения. Использование высокоточных тел качения (например, керамики) может значительно улучшить эксплуатационные характеристики подшипника.

4. Оптимизация конструкции сепаратора

Используйте более оптимизированную конструкцию сепаратора, например, высокотемпературные и коррозионностойкие материалы и конструкции, чтобы повысить долговечность сепаратора и стабильность подшипника.

Основные области применения двухрядных сферических роликовых подшипников QIBR с выемными втулками

1.Горное оборудование

Такое оборудование, как дробилки, конвейеры, шаровые мельницы и другое, из-за суровых условий работы и больших нагрузок, сферические роликовые подшипники могут обеспечить высокую грузоподъемность и избежать отказов, вызванных ошибками при установке.

2.Металлургическое оборудование

Такие как оборудование прокатных станов и роликовые столы на сталелитейных заводах, сферические роликоподшипники могут эффективно выдерживать большие нагрузки и удары, возникающие в металлургическом производстве.

3.Гидравлические генераторные установки

Подшипники крупного энергетического оборудования, такого как турбины и генераторы. Поскольку энергетическое оборудование должно выдерживать большие нагрузки и длительную эксплуатацию, сферические роликовые подшипники обладают хорошей самоцентрируемостью и подходят для этого типа оборудования.

4.Горное и строительное оборудование

Используемые в тяжелой технике, такой как гусеничные краны и экскаваторы, эти устройства должны выдерживать ударные нагрузки и сложные условия работы. Двухрядные сферические роликоподшипники с выемными втулками помогут оборудованию поддерживать стабильную работу.
