Комплекты игольчатых упорных роликов с сепаратором и кольцами

Изображения могут отличаться от продукта. Подробнее см. технические характеристики.

Стандарт

GB,ASTM/AISI,ГОСТ,BS,JIS,NF,DIN / VDEh

Материал

52100/100Cr6/SUJ2/Stainless Steel

Бренд

QIBR/OEM/Neutral

Упаковка

QIBR/Standard Industrial Package/OEM

Упаковка

QIBR/Standard Industrial Package/OEM

Наружный диаметр (D)

14-200mm

Применения

This type of bearing is suitable for situations where the shaft and seat hole can be used as raceways

Комплекты игольчатых упорных роликов с сепаратором и кольцами

Filters

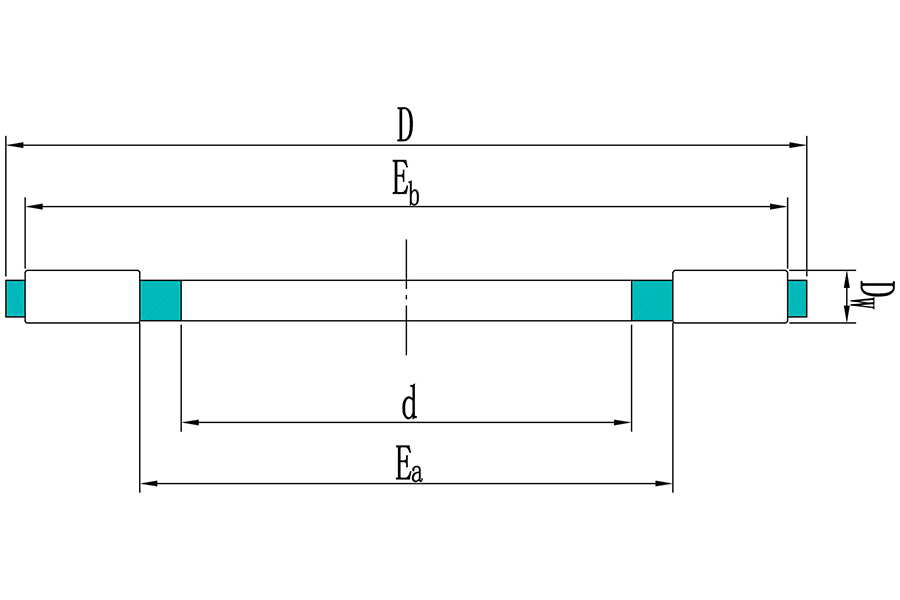

NO. Product Product Number Базовая динамическая нагрузка Базовая статическая нагрузка Отверстие Диаметр ролика (Dw) Предельная скорость Наружный диаметр (D)
1 AXK AXK 0414 TN 4.15 KN 8.3 KN 4 mm 2 mm 15000 rpm 14 mm
2 AXK AXK 0515 TN 4.5 KN 9.5 KN 5 mm 2 mm 14000 rpm
3 AXK AXK 0619 TN 6.3 KN 16 KN 6 mm 2 mm 12000 rpm 19 mm
4 AXK AXK 0821 TN 7.2 KN 20 KN 8 mm 2 mm 11000 rpm 21 mm
5 AXK AXK 1024 8.5 KN 26 KN 10 mm 2 mm 10000 rpm 24 mm
6 AXK AXK 1226 9.15 KN 30 KN 12 mm 2 mm 10000 rpm 26 mm
7 AXK AXK 1528 10.4 KN 37.5 KN 15 mm 2 mm 9500 rpm 28 mm
8 AXK AXK 1730 11 KN 40.5 KN 17 mm 2 mm 9500 rpm 30 mm
9 AXK AXK 2035 12 KN 47.5 KN 20 mm 2 mm 8500 rpm 35 mm
10 AXK AXK 2542 13.4 KN 60 KN 25 mm 2 mm 7500 rpm 42 mm
11 AXK AXK 3047 15 KN 72 KN 30 mm 2 mm 7000 rpm 47 mm
12 AXK AXK 3552 16.6 KN 83 KN 35 mm 2 mm 6300 rpm 52 mm
13 AXK AXK 4060 25 KN 114 KN 40 mm 3 mm 5600 rpm 60 mm
14 AXK AXK 4565 27 KN 127 KN 45 mm 3 mm 5300 rpm 65 mm
15 AXK AXK 5070 28.5 KN 143 KN 50 mm 3 mm 5000 rpm 70 mm
16 AXK AXK 5578 34.5 KN 186 KN 55 mm 3 mm 4300 rpm 78 mm
17 AXK AXK 6085 37.5 KN 232 KN 60 mm 3 mm 4300 rpm 85 mm
18 AXK AXK 6590 39 KN 255 KN 65 mm 3 mm 4000 rpm 90 mm
19 AXK AXK 7095 49 KN 255 KN 70 mm 4 mm 3600 rpm 95 mm
20 AXK AXK 75100 50 KN 265 KN 75 mm 4 mm 3400 rpm 100 mm
21 AXK AXK 80105 51 KN 280 KN 80 mm 4 mm 3400 rpm 105 mm
22 AXK AXK 85110 52 KN 290 KN 85 mm 4 mm 3400 rpm 110 mm
23 AXK AXK 90120 65.5 KN 405 KN 90 mm 4 mm 3000 rpm 120 mm
24 AXK AXK 100135 76.5 KN 560 KN 100 mm 4 mm 2800 rpm 135 mm
25 AXK AXK 110145 81.5 KN 620 KN 110 mm 4 mm 2600 rpm 145 mm
26 AXK AXK 120155 86.5 KN 680 KN 120 mm 4 mm 2600 155 mm
27 AXK AXK 130170 112 KN 830 KN 130 mm 5 mm 2200 rpm 170 mm
28 AXK AXK 140180 116 KN 900 KN 140 mm 5 mm 2000 rpm 180 mm
29 AXK AXK 150190 120 KN 950 KN 150 mm 5 mm 2000 rpm 190 mm
30 AXK AXK 160200 125 KN 1000 KN 160 mm 5 mm 1900 r/min 200 mm

Комплекты игольчатых упорных роликов с сепаратором и кольцами QIBR решает множество ключевых проблем в различных областях, которые в основном отражены в следующих аспектах:

1. Компактная структура

Благодаря использованию игольчатых роликов в качестве тел качения, комплекты игольчатых упорных роликов с сепаратором и кольцами имеет относительно небольшие размеры при больших осевых нагрузках, и может быть установлен в ограниченном пространстве, что особенно подходит для компактной механической конструкции.

2. Низкое трение и высокая эффективность

Благодаря прецизионной конструкции между игольчатым роликом и сепаратором, комплекты игольчатых упорных роликов с сепаратором и кольцами имеют более низкие потери на трение, снижает тепловыделение и повышает эффективность работы. Это делает его подходящим для высокоскоростных и высокоэффективных рабочих сред.

3. Сильная прочность

Сепаратор может поддерживать стабильное положение игольчатого ролика, уменьшать взаимный контакт и износ между игольчатыми роликами и, таким образом, продлевать срок службы подшипника. Разумный зазор и точная конструкция обеспечивают стабильность и надежность подшипника в эксплуатации.

4. Низкий уровень шума и вибрации

Благодаря разумной конструкции между игольчатым роликом и сепаратором, возможность взаимного контакта между игольчатыми роликами уменьшается, а шум и вибрация подшипника снижаются, поэтому он подходит для рабочих сред, требующих низкого уровня шума.

5. Адаптация к высоким скоростям

Благодаря малой форме игольчатого ролика и небольшой площади контакта, комплекты игольчатых упорных роликов с сепаратором и кольцами подходят для высокоскоростных применений и не подвержен чрезмерному трению или перегреву из-за чрезмерной скорости.

Улучшение характеристик и решения для комплектов игольчатых упорных роликов QIBR с сепаратором и кольцами

1. Улучшенные материалы

Выбор высокопроизводительных материалов: Использование материалов с более высокой твердостью, износостойкостью и коррозионной стойкостью может значительно повысить долговечность и стабильность подшипников.

Обработка поверхности: Обработка поверхности ключевых компонентов, таких как игольчатые ролики и сепараторы подшипников (например, азотирование, хромирование, покрытие и т.д.) может улучшить твердость и износостойкость поверхности, уменьшить трение и износ, и, таким образом, продлить срок службы.

2. Оптимизация конструкции сепаратора

Оптимизация конструкции сепаратора: Оптимизируйте конструкцию сепаратора, чтобы добиться лучшего расположения игольчатых роликов и равномерного распределения нагрузки. Улучшение структуры сепаратора может уменьшить взаимное столкновение игольчатых роликов и улучшить стабильность и эффективность работы.

Уменьшение площади контакта: Оптимизация геометрии сепаратора и расположения игольчатых роликов позволяет уменьшить площадь контакта между игольчатыми роликами, тем самым снижая трение и износ.

3. Улучшение характеристик смазки

Высокоэффективные смазочные материалы: Используйте консистентную смазку или смазочное масло, которые лучше подходят для работы в условиях высоких температур и высокого давления, чтобы обеспечить стабильную работу смазочного масла при длительной работе, тем самым снижая трение в подшипниках и повышая их долговечность.

4. Повышение точности и контроль допусков

Технология прецизионной обработки: Повышение точности изготовления, уменьшение зазоров и погрешностей между компонентами подшипника, обеспечение более равномерного и стабильного контакта между игольчатым роликом и сепаратором. Это позволяет не только улучшить характеристики подшипника, но и продлить срок его службы, а также снизить уровень шума и вибрации.

Основные области применения комплектов игольчатых упорных роликов QIBR с сепаратором и кольцами

1. Автомобильные дифференциалы

В дифференциалах игольчатые упорные подшипники используются для поддержки компонентов, воспринимающих осевые силы, чтобы обеспечить плавный ход автомобиля при повороте.

2. Конструкция самолетов

В некоторых вращающихся частях самолетов, таких как системы рулевого управления, также используются упорные узлы с игольчатыми роликами для снижения веса конструкции и увеличения несущей способности.

3. Гидравлические насосы и пневматические клапаны

В гидравлических и пневматических системах упорные узлы с игольчатыми сепараторами используются для поддержки и вращения таких компонентов, как компрессоры, насосы или клапаны, для обеспечения эффективной работы оборудования.

4. Электроинструменты

В системе передачи электроинструментов (таких как электродрели, отрезные станки и т.д.) упорные ролики с игольчатой клеткой используются для восприятия больших осевых нагрузок для обеспечения плавной и эффективной работы электроинструментов.
