Серия ультратонких тонкостенных шарикоподшипников–тип A

Изображения могут отличаться от продукта. Подробнее см. технические характеристики.

Стандарт

GB,ASTM/AISI,ГОСТ,BS,JIS,NF,DIN / VDEh

Материал

52100/100Cr6/SUJ2/Stainless Steel

Бренд

QIBR/OEM/Neutral

Упаковка

QIBR/Standard Industrial Package/OEM

Внутренний диаметр

35~170mm

Наружный диаметр

41~176mm

Применения

Aerospace Industry, Robotics, Medical Devices, Semiconductor Manufacturing Equipment, Optical Equipment, Industrial Machinery, Automotive, etc

Серия ультратонких тонкостенных шарикоподшипников–тип A

Filters

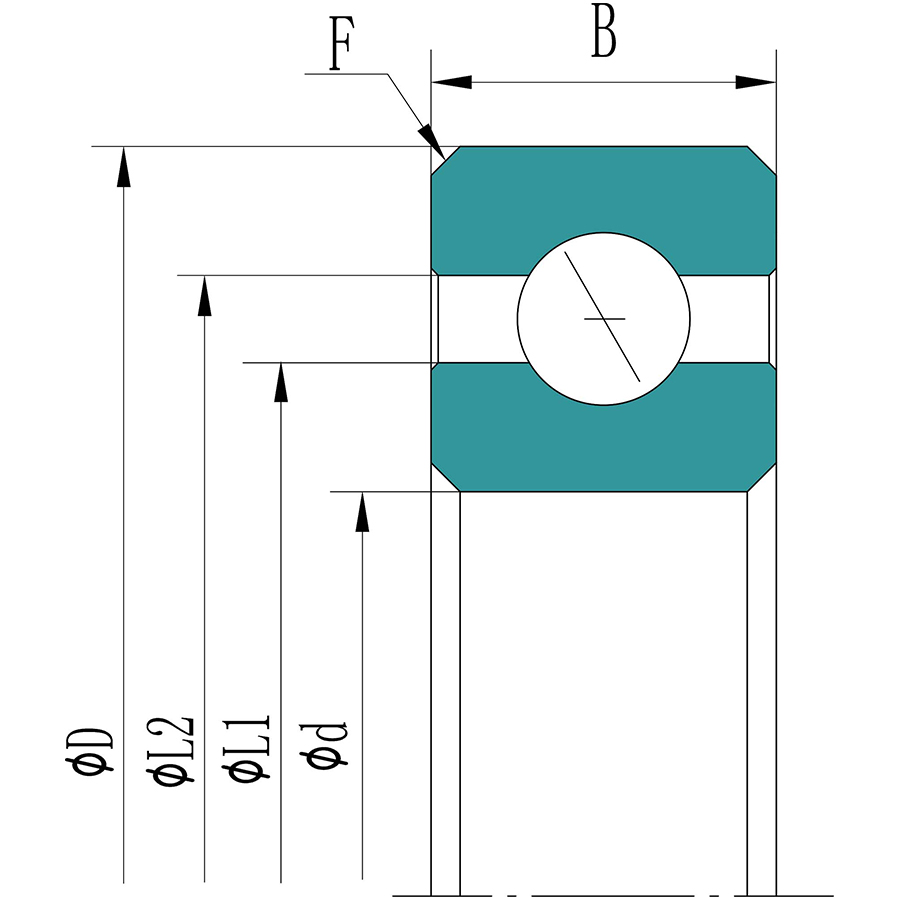

NO. Product Product Number Внутренний диаметр (d) Наружный диаметр внутреннего кольца (L1) Наружный диаметр внутреннего кольца (L2) Вес Наружный диаметр (D) Ширина (B)
1 S03503AS0/ S03503AS0 35 mm 37.2 mm 38.8 mm 5 g 41 mm 2.5 mm
1 S03503AF0/ S03503AF0 35 mm 37.2 mm 38.8 mm 5 g 41 mm 2.5 mm
1 S03503AS0A/ S03503AS0A 35 mm 37.2 mm 38.8 mm 5 g 41 mm 2.5 mm
1 S03503AS0E/ S03503AS0E 35 mm 37.2 mm 38.8 mm 5 g 41 mm 2.5 mm
1 S03503AS0C/ S03503AS0C 35 mm 37.2 mm 38.8 mm 5 g 41 mm 2.5 mm
1 S03503AS0K/ S03503AS0K 35 mm 37.2 mm 38.8 mm 5 g 41 mm 2.5 mm
2 S06003AS0/ S06003AS0 60 mm 62.2 mm 63.8 mm 9 g 66 mm 2.5 mm
2 S06003AF0/ S06003AF0 60 mm 62.2 mm 63.8 mm 9 g 66 mm 2.5 mm
2 S06003AS0A/ S06003AS0A 60 mm 62.2 mm 63.8 mm 9 g 66 mm 2.5 mm
2 S06003AS0K/ S06003AS0K 60 mm 62.2 mm 63.8 mm 9 g 66 mm 2.5 mm
2 S06003AS0C/ S06003AS0C 60 mm 62.2 mm 63.8 mm 9 g 66 mm 2.5 mm
2 S06003AS0E/ S06003AS0E 60 mm 62.2 mm 63.8 mm 9 g 66 mm 2.5 mm
3 S07003AS0/ S07003AS0 70 mm 72.2 mm 73.8 mm 11 g 76 mm 2.5 mm
3 S07003AS0A/ S07003AS0A 70 mm 72.2 mm 73.8 mm 11 g 76 mm 2.5 mm
3 S07003AF0/ S07003AF0 70 mm 72.2 mm 73.8 mm 11 g 76 mm 2.5 mm
3 S07003AS0C/ S07003AS0C 70 mm 72.2 mm 73.8 mm 11 g 76 mm 2.5 mm
3 S07003AS0K/ S07003AS0K 70 mm 72.2 mm 73.8 mm 11 g 76 mm 2.5 mm
3 S07003AS0E/ S07003AS0E 70 mm 72.2 mm 73.8 mm 11 g 76 mm 2.5 mm
4 S07403AS0/ S07403AS0 74 mm 76.2 mm 77.8 mm 11 g 80 mm 2.5 mm
4 S07403AS0A/ S07403AS0A 74 mm 76.2 mm 77.8 mm 11 g 80 mm 2.5 mm
4 S07403AF0/ S07403AF0 74 mm 76.2 mm 77.8 mm 11 g 80 mm 2.5 mm
4 S07403AS0C/ S07403AS0C 74 mm 76.2 mm 77.8 mm 11 g 80 mm 2.5 mm
4 S07403AS0K/ S07403AS0K 74 mm 76.2 mm 77.8 mm 11 g 80 mm 2.5 mm
4 S07403AS0E/ S07403AS0E 74 mm 76.2 mm 77.8 mm 11 g 80 mm 2.5 mm
5 S08003AS0/ S08003AS0 80 mm 82.2 mm 83.8 mm 12 g 86 mm 2.5 mm
5 S08003AF0/ S08003AF0 80 mm 82.2 mm 83.8 mm 12 g 86 mm 2.5 mm
5 S08003AS0A/ S08003AS0A 80 mm 82.2 mm 83.8 mm 12 g 86 mm 2.5 mm
5 S08003AS0K/ S08003AS0K 80 mm 82.2 mm 83.8 mm 12 g 86 mm 2.5 mm
5 S08003AS0C/ S08003AS0C 80 mm 82.2 mm 83.8 mm 12 g 86 mm 2.5 mm
5 S08003AS0E/ S08003AS0E 80 mm 82.2 mm 83.8 mm 12 g 86 mm 2.5 mm
6 S09003AS0/ S09003AS0 90 mm 92.2 mm 93.8 mm 13 g 96 mm 2.5 mm
6 S09003AF0/ S09003AF0 90 mm 92.2 mm 93.8 mm 13 g 96 mm 2.5 mm
6 S09003AS0A/ S09003AS0A 90 mm 92.2 mm 93.8 mm 13 g 96 mm 2.5 mm
6 S09003AS0E/ S09003AS0E 90 mm 92.2 mm 93.8 mm 13 g 96 mm 2.5 mm
6 S09003AS0C/ S09003AS0C 90 mm 92.2 mm 93.8 mm 13 g 96 mm 2.5 mm
6 S09003AS0K/ S09003AS0K 90 mm 92.2 mm 93.8 mm 13 g 96 mm 2.5 mm
7 S10003AS0/ S10003AS0 100 mm 102.2 mm 103.8 mm 15 g 106 mm 2.5 mm
7 S10003AS0A/ S10003AS0A 100 mm 102.2 mm 103.8 mm 15 g 106 mm 2.5 mm
7 S10003AF0/ S10003AF0 100 mm 102.2 mm 103.8 mm 15 g 106 mm 2.5 mm
7 S10003AS0E/ S10003AS0E 100 mm 102.2 mm 103.8 mm 15 g 106 mm 2.5 mm
7 S10003AS0K/ S10003AS0K 100 mm 102.2 mm 103.8 mm 15 g 106 mm 2.5 mm
7 S10003AS0C/ S10003AS0C 100 mm 102.2 mm 103.8 mm 15 g 106 mm 2.5 mm
8 S11003AS0/ S11003AS0 110 mm 112.2 mm 113.8 mm 16 g 116 mm 2.5 mm
8 S11003AS0A/ S11003AS0A 110 mm 112.2 mm 113.8 mm 16 g 116 mm 2.5 mm
8 S11003AF0/ S11003AF0 110 mm 112.2 mm 113.8 mm 16 g 116 mm 2.5 mm
8 S11003AS0C/ S11003AS0C 110 mm 112.2 mm 113.8 mm 16 g 116 mm 2.5 mm
8 S11003AS0E/ S11003AS0E 110 mm 112.2 mm 113.8 mm 16 g 116 mm 2.5 mm
8 S11003AS0K/ S11003AS0K 110 mm 112.2 mm 113.8 mm 16 g 116 mm 2.5 mm
9 S12003AS0/ S12003AS0 120 mm 122.2 mm 123.8 mm 18 g 126 mm 2.5 mm
9 S12003AS0A/ S12003AS0A 120 mm 122.2 mm 123.8 mm 18 g 126 mm 2.5 mm
9 S12003AF0/ S12003AF0 120 mm 122.2 mm 123.8 mm 18 g 126 mm 2.5 mm
9 S12003AS0C/ S12003AS0C 120 mm 122.2 mm 123.8 mm 18 g 126 mm 2.5 mm
9 S12003AS0E/ S12003AS0E 120 mm 122.2 mm 123.8 mm 18 g 126 mm 2.5 mm
9 S12003AS0K/ S12003AS0K 120 mm 122.2 mm 123.8 mm 18 g 126 mm 2.5 mm
10 S13003AS0/ S13003AS0 130 mm 132.2 mm 133.8 mm 19 g 136 mm 2.5 mm
10 S13003AF0/ S13003AF0 130 mm 132.2 mm 133.8 mm 19 g 136 mm 2.5 mm
10 S13003AS0A/ S13003AS0A 130 mm 132.2 mm 133.8 mm 19 g 136 mm 2.5 mm
10 S13003AS0C/ S13003AS0C 130 mm 132.2 mm 133.8 mm 19 g 136 mm 2.5 mm
10 S13003AS0K/ S13003AS0K 130 mm 132.2 mm 133.8 mm 19 g 136 mm 2.5 mm
10 S13003AS0E/ S13003AS0E 130 mm 132.2 mm 133.8 mm 19 g 136 mm 2.5 mm
11 S14003AS0/ S14003AS0 140 mm 142.2 mm 143.8 mm 21 g 146 mm 2.5 mm
11 S14003AS0A/ S14003AS0A 140 mm 142.2 mm 143.8 mm 21 g 146 mm 2.5 mm
11 S14003AF0/ S14003AF0 140 mm 142.2 mm 143.8 mm 21 g 146 mm 2.5 mm
11 S14003AS0K/ S14003AS0K 140 mm 142.2 mm 143.8 mm 21 g 146 mm 2.5 mm
11 S14003AS0E/ S14003AS0E 140 mm 142.2 mm 143.8 mm 21 g 146 mm 2.5 mm
11 S14003AS0C/ S14003AS0C 140 mm 142.2 mm 143.8 mm 21 g 146 mm 2.5 mm
12 S15003AS0/ S15003AS0 150 mm 152.2 mm 153.8 mm 22 g 156 mm 2.5 mm
12 S15003AF0/ S15003AF0 150 mm 152.2 mm 153.8 mm 22 g 156 mm 2.5 mm
12 S15003AS0A/ S15003AS0A 150 mm 152.2 mm 153.8 mm 22 g 156 mm 2.5 mm
12 S15003AS0C/ S15003AS0C 150 mm 152.2 mm 153.8 mm 22 g 156 mm 2.5 mm
12 S15003AS0E/ S15003AS0E 150 mm 152.2 mm 153.8 mm 22 g 156 mm 2.5 mm
12 S15003AS0K/ S15003AS0K 150 mm 152.2 mm 153.8 mm 22 g 156 mm 2.5 mm
13 S16003AS0/ S16003AS0 160 mm 162.2 mm 163.8 mm 24 g 166 mm 2.5 mm
13 S16003AF0/ S16003AF0 160 mm 162.2 mm 163.8 mm 24 g 166 mm 2.5 mm
13 S16003AS0A/ S16003AS0A 160 mm 162.2 mm 163.8 mm 24 g 166 mm 2.5 mm
13 S16003AS0E/ S16003AS0E 160 mm 162.2 mm 163.8 mm 24 g 166 mm 2.5 mm
13 S16003AS0K/ S16003AS0K 160 mm 162.2 mm 163.8 mm 24 g 166 mm 2.5 mm
13 S16003AS0C/ S16003AS0C 160 mm 162.2 mm 163.8 mm 24 g 166 mm 2.5 mm
14 S17003AS0/ S17003AS0 170 mm 172.2 mm 173.8 mm 25 g 176 mm 2.5 mm
14 S17003AF0/ S17003AF0 170 mm 172.2 mm 173.8 mm 25 g 176 mm 2.5 mm
14 S17003AS0A/ S17003AS0A 170 mm 172.2 mm 173.8 mm 25 g 176 mm 2.5 mm
14 S17003AS0E/ S17003AS0E 170 mm 172.2 mm 173.8 mm 25 g 176 mm 2.5 mm
14 S17003AS0C/ S17003AS0C 170 mm 172.2 mm 173.8 mm 25 g 176 mm 2.5 mm
14 S17003AS0K/ S17003AS0K 170 mm 172.2 mm 173.8 mm 25 g 176 mm 2.5 mm

Преимущества QIBR серии ультратонких тонкостенных шарикоподшипников–тип A

QIBR Серия ультратонких тонкостенных шарикоподшипников–тип A имеет множество существенных характеристик и преимуществ, и решает ключевые проблемы в различных областях, в основном отраженные в следующих аспектах:

1. QIBR Серия ультратонких тонкостенных шарикоподшипников–тип A обладают такими характеристиками, как высокая жесткость и высокая грузоподъемность.

Несмотря на то, что подшипники этой серии разработаны для облегчения веса, подшипники открытого типа A могут обеспечить хорошую жесткость и грузоподъемность. Они подходят для применения в условиях высоких нагрузок и высоких скоростей.

2. QIBR Серия ультратонких тонкостенных шарикоподшипников–тип A обладают характеристиками низкого трения и высокой эффективности.

Конструкция QIBR серии ультратонких тонкостенных шарикоподшипников–тип A снижает момент трения в подшипнике. Он подходит для использования там, где требуется низкий крутящий момент, и повышает общую эффективность работы оборудования.

3. Индивидуальные услуги QIBR серии ультратонких тонкостенных шарикоподшипников–тип A

QIBR Серия ультратонких тонкостенных шарикоподшипников–тип A обычно предоставляют услуги по индивидуальному заказу. Подшипники могут быть разработаны в соответствии с конкретными потребностями для удовлетворения особых требований и условий эксплуатации в различных отраслях промышленности.


Улучшение характеристик и решения для QIBR серии ультратонких тонкостенных шарикоподшипников–тип A

1. Эффективное улучшение характеристик материала и повышение высокой грузоподъемности

QIBR серии ультратонких тонкостенных шарикоподшипников–тип A улучшают твердость поверхности и характеристики материала с помощью таких процессов, как вакуумная термообработка, тем самым повышая грузоподъемность и срок службы подшипников. Конструкция серии ультратонких тонкостенных шарикоподшипников–тип A позволяет использовать большее количество шариков и обеспечивает более высокую грузоподъемность. Например, использование тонкостенной конструкции позволяет снизить расход материала и повысить экономичность при сохранении прочности.

2. Низкие фрикционные характеристики

Открытая конструкция этой серии подшипников из серии ультратонких тонкостенных шарикоподшипников - открытый тип A снижает момент трения и повышает общую эффективность работы подшипника. Она подходит для применений, требующих низкого момента вращения. Эта характеристика особенно важна при работе на высоких скоростях, помогая снизить энергопотребление оборудования и продлить срок его службы.

3. Повышение точности изготовления и грузоподъемности

 При производстве ультратонких тонкостенных шарикоподшипников серии - открытый тип A используется передовое зарубежное технологическое оборудование и процессы, такие как прецизионная и суперфинишная шлифовка, для повышения геометрической точности внутренних и наружных колец и шариков и уменьшения погрешностей обработки, тем самым повышая точность вращения и стабильность работы подшипников.

4.Использование высокоэффективного материала AISI440C для производства подшипников серии ультратонких тонкостенных шарикоподшипников открытого типа A позволяет значительно повысить их твердость и нагрузку, и подходит для случаев с высокими требованиями к нагрузке.

5. Индивидуальная конструкция

В соответствии с требованиями к применению ультратонких тонкостенных шарикоподшипников серии - открытый тип A в различных случаях, предлагаются индивидуальные конструктивные решения по размерам для удовлетворения конкретных требований к производительности. Этот метод не только обогащает стандарты подшипников, но и обеспечивает эффективное руководство для производителей, чтобы удовлетворить индивидуальные потребности пользователей.

Короче говоря, благодаря таким мерам, как оптимизация материалов, точность изготовления и индивидуальный дизайн, характеристики ультратонких тонкостенных шарикоподшипников серии - открытый тип A могут быть значительно улучшены, чтобы соответствовать все более жестким требованиям применения.


Основные области применения QIBR серии ультратонких тонкостенных шарикоподшипников - открытый тип A

Медицинское оборудование

Ультратонкие тонкостенные подшипники типа A подходят для медицинского диагностического оборудования благодаря своей коррозионной стойкости и высокой точности.

Пищевая промышленность

Ультратонкие тонкостенные подшипники типа А подходят для оборудования по производству и упаковке пищевых продуктов благодаря своей коррозионной стойкости.

Аэрокосмическая промышленность

Ультратонкие тонкостенные подшипники типа А обеспечивают работу при высоких температурах и нагрузках и используются в ключевых компонентах самолетов и космических аппаратов.

Химическая и фармацевтическая промышленность

Ультратонкие тонкостенные подшипники типа А выдерживают химическую коррозию и подходят для химического и фармацевтического оборудования.
