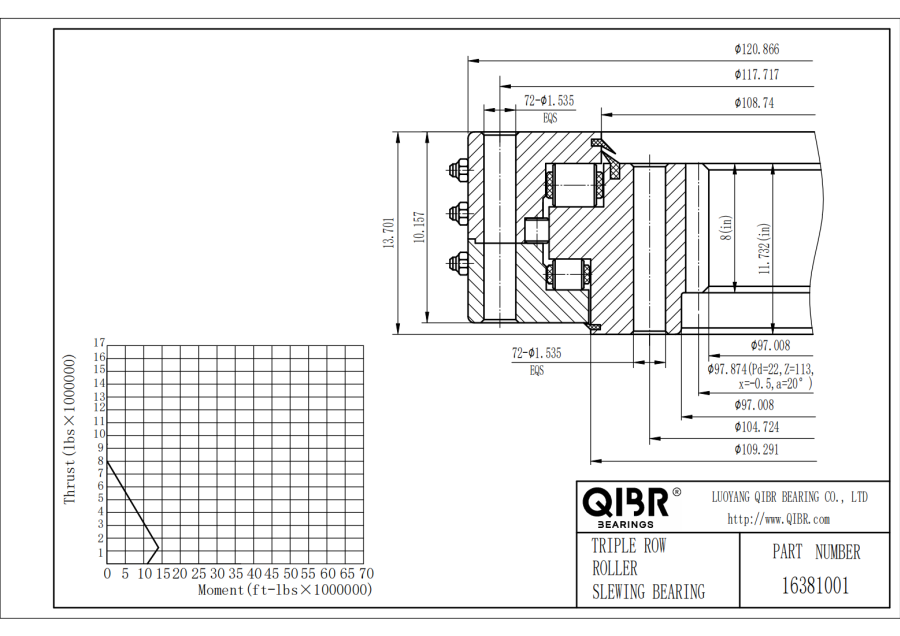

16381001

Внутренний диаметр:
97.008 inch
Наружный диаметр:
120.866 inch
Ширина:
13.701 inch
Масса :
10,820 lbs

Мы предложим вам самое подходящее решение.

16381001

Изображения могут отличаться от продукта. Подробнее см. технические характеристики.

Характеристики

Seris - 16381001

Бренд : QIBR
Альтернативные бренды : ATB, KAYDON, NSK, SKF, KOYO, Rothe Erde
Тип элемента качения : Roller
Система измерения : Imperial
Наружный диаметр (Do) : 120.866 inch
Внутренний диаметр (di) : 97.008 inch
Общая высота (H) : 13.701 inch
Высота наружного кольца (Ho) : 10.157 inch
Высота внутреннего кольца (Hi) : 11.732 inch
Диаметр ступени наружного кольца (Dr) : Ask Us
Внутренний диаметр наружного кольца (Di) : 108.740 inch
Наружный диаметр внутреннего кольца (do) : 109.291 inch
Диаметр ступени по внутреннему кольцу (dr) : 97.008 inch
Вес : 10,820 lbs
Диаметр внешней окружности болта (Lo) : 117.717 inch
Количество отверстий под болты на наружном кольце (no) : 72
Диаметр отверстия во внешнем кольце (Bo) : 1.535 inch
Внутренний диаметр окружности болта (Li) : 104.724 inch
Количество отверстий под болты на внутреннем кольце (ni) : 72
Диаметр отверстия во внутреннем кольце (Bi) : 1.535 inch
Форма зуба : FD
Диаметр делительной окружности шестерни : 97.874 inch
Модуль : -22 inch
Количество зубьев (z2) : 113
Коэффициент дополнения (x2) : -0.5
Ширина зуба (b2) : 8.000 inch
Нагрузка на зуб шестерни (Fz) : 143,850 lbs
Номинальный опорный момент (Crm) : 10,642,000 ft-lbs
Тип шестерни : Internal Gear
Температура : -20℃ to +120℃
Тип уплотнения : Closed Type
16381001

Описание

Outer diameter (Do), Inner diameter (di), Overall height (H), Height of outer ring (Ho), Height of inner ring (Hi), Step diameter of outer ring (Dr), Internal diameter on outer ring (Di), External diameter on inner ring (do), Step diameter of inner ring (dr), Weight, External bolt circle diameter (Lo), Number of bolt holes at outer ring (no), Hole diameter at outer ring (Bo), Internal bolt circle diameter (Li), Number of bolt holes at inner ring (ni), Hole diameter at inner ring (Bi), Tooth form, Gear P.C.D., Module , Number of teeth (z2), Addendum coefficient (x2), Tooth width (b2), Gear tooth load (Fz) , Bearing moment rating (Crm), Gear type,

QIBR - 16381001 Поворотный Подшипник Преимущества и Применения

16381001 Поворотный Подшипник, сильная способность противодействовать переворачиванию, хорошая коррозионная стойкость.Inner diameter (di) - 97.008 inch，Outer diameter (Do) - 120.866 inch，Overall height (H) - 13.701 inch，Weight - 10,820 lbs, подходит для морских кранов, разливочных машин, оптических приборов, погрузчиков и кранов, и т.д., является наиболее широко используемым подшипником в условиях работы, где необходимо выдерживать моменты в различных направлениях.

Outer diameter (Do), Inner diameter (di), Overall height (H), Height of outer ring (Ho), Height of inner ring (Hi), Step diameter of outer ring (Dr), Internal diameter on outer ring (Di), External diameter on inner ring (do), Step diameter of inner ring (dr), Weight, External bolt circle diameter (Lo), Number of bolt holes at outer ring (no), Hole diameter at outer ring (Bo), Internal bolt circle diameter (Li), Number of bolt holes at inner ring (ni), Hole diameter at inner ring (Bi), Tooth form, Gear P.C.D., Module , Number of teeth (z2), Addendum coefficient (x2), Tooth width (b2), Gear tooth load (Fz) , Bearing moment rating (Crm), Gear type,

QIBR - 16381001 Поворотный Подшипник Характеристики

16381001 Поворотный Подшипник, низкая стоимость и простота обслуживания. 16381001 Поворотный Подшипник, может выдерживать радиальную нагрузку, осевую нагрузку и опрокидывающий момент одновременно, подходит для механического оборудования с высокими требованиями к надежности.

16381001 Поворотный подшипник Особенности и преимущества

Компактная конструкция: Компактная конструкция позволяет устанавливать подшипники в условиях ограниченного пространства и имеет более широкий спектр применения.

Высокая грузоподъемность: Он может выдерживать осевые, радиальные и опрокидывающие моменты одновременно, подходит для тяжелых условий эксплуатации.

Превосходная точность: Поддерживают высокую точность в процессе эксплуатации и снижают количество ошибок при работе оборудования.

Высокая температура и износостойкость: Изготовлены из высокотемпературной подшипниковой стали, обладают хорошей износостойкостью и прочностью.

Применение: Широко используется в подъемных машинах, машиностроении, транспортном оборудовании, горном оборудовании, металлургическом оборудовании, медицинском оборудовании, судах, военных кораблях, радарах, ветрогенераторах и других областях.

QIBR - 16381001 Оптимизация поворотных подшипников

Замена смазки: Замените смазку на другие смазки, такие как SFK, Mobil, Krupp и т.д., чтобы оптимизировать рабочие характеристики и условия использования подшипника.

Оптимизация покрытия: Нанесите другие покрытия, такие как цинкование или никелирование, чтобы повысить коррозионную стойкость и износостойкость и продлить срок службы в жестких условиях эксплуатации.

Оптимизация процесса: Оптимизация процесса производства подшипников, увеличение диапазона рабочих температур подшипников, повышение точности и стабильности подшипников.

Больше возможностей для настройки: QIBR может оптимизировать конструкцию подшипника в соответствии с чертежами заказчика или требованиями оборудования, чтобы удовлетворить потребности оборудования.

QIBR - 16381001 Контроль качества поворотных подшипников

Измерение размеров: Использование различных профессиональных высокоточных приборов для измерения различных размеров подшипника, с высочайшей точностью до 0,01 мм.

Точность вращения: Используйте циферблатный индикатор для измерения небольших дефектов или отклонений на поверхности подшипника, с точностью измерения до 0,01 мм.

Измерение твердости: Используйте твердомер Лееба для измерения твердости поверхности подшипника, с точностью измерения ±6HLD.

Металлографический анализ: Используйте профессиональный металлографический микроскоп для анализа внутренней металлографической структуры металла.

Геометрический допуск: Используйте измеритель круглости для измерения геометрии и относительного положения подшипника.

Мониторинг шума: Используйте виброметр для контроля вибрации во время работы и получения данных о шуме.

Особенности и преимущества

Трехрядный ролик,Три независимых ряда роликов, ориентированных для оптимальной работы,Наибольшая жесткость и грузоподъемность для данного диаметра,Внутренняя, внешняя или безредукторная передача.
TR
Наружное кольцо обладает превосходными механическими характеристиками, высокой прочностью и вязкостью. После закалки и отпуска (Q+T) оно демонстрирует усталостную прочность, ударопрочность и отличную ударную вязкость при низких температурах.
Внутреннее кольцо обладает превосходными механическими характеристиками, высокой прочностью и вязкостью. После закалки и отпуска (Q+T) оно демонстрирует усталостную прочность, ударопрочность и отличную ударную вязкость при низких температурах.
Ролики и шарики - оба типа тел качения, которые являются важнейшими компонентами опорно-поворотных подшипников и наиболее часто используемыми телами качения в подшипниковой промышленности.
Он расположен между наружной дорожкой качения, внутренней дорожкой качения и роликами/шариками подшипника. Это изолирующий блок, который служит сепаратором.
Его роль состоит в двух направлениях: Во-первых, предотвратить потерю смазки или масла внутри подшипника, обеспечивая надлежащее смазывание. Во-вторых, защищает подшипник от внешней пыли или вредных газов, предотвращая тем самым его повреждение.
Для обеспечения бесперебойной работы подшипника необходимо вводить смазку или масло между внутренним и наружным кольцами подшипника. Назначение консистентной смазки или масла заключается в снижении коэффициента трения и износа, минимизации потерь тепла и трения в подшипнике, а также увеличении срока службы подшипника.
