16333001

Внутренний диаметр:
62.913 inch
Наружный диаметр:
78.819 inch
Ширина:
5.906 inch
Масса :
2,050 lbs

Мы предложим вам самое подходящее решение.

16333001

Изображения могут отличаться от продукта. Подробнее см. технические характеристики.

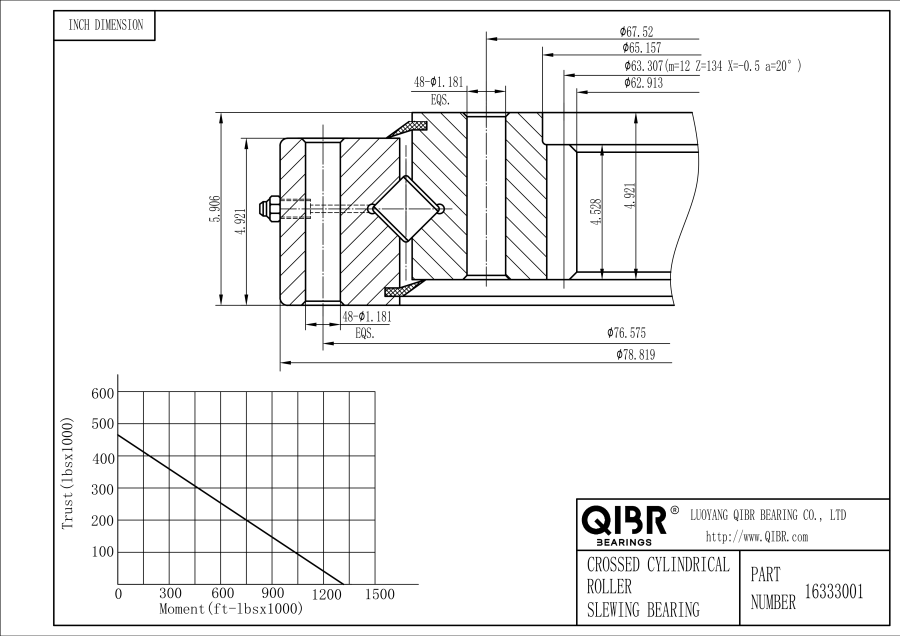

Характеристики

Seris - 16333001

Бренд : QIBR
Альтернативные бренды : ATB, KAYDON, NSK, SKF, KOYO, Rothe Erde
Тип элемента качения : Roller
Система измерения : Imperial
Наружный диаметр (Do) : 78.819 inch
Внутренний диаметр (di) : 62.913 inch
Общая высота (H) : 5.906 inch
Высота наружного кольца (Ho) : 4.921 inch
Высота внутреннего кольца (Hi) : 4.921 inch
Диаметр ступени наружного кольца (Dr) : Ask Us
Диаметр ступени по внутреннему кольцу (dr) : 65.157 inch
Вес : 2,050 lbs
Диаметр внешней окружности болта (Lo) : 76.575 inch
Количество отверстий под болты на наружном кольце (no) : 48
Диаметр отверстия во внешнем кольце (Bo) : 1.181 inch
Внутренний диаметр окружности болта (Li) : 67.520 inch
Количество отверстий под болты на внутреннем кольце (ni) : 48
Диаметр отверстия во внутреннем кольце (Bi) : 1.181 inch
Форма зуба : FD
Диаметр делительной окружности шестерни : 63.307 inch
Модуль : 12 mm
Количество зубьев (z2) : 134
Коэффициент дополнения (x2) : -0.500
Ширина зуба (b2) : 4.528 inch
Нагрузка на зуб шестерни (Fz) : 40,350 lbs
Динамическая радиальная нагрузка : 406,070 lbs
Динамическая осевая нагрузка : 459,660 lbs
Динамический момент : 1,315,740 ft-lbs
Тип шестерни : Internal Gear
Температура : -20℃ to +120℃
Тип уплотнения : Closed Type
16333001

Описание

Outer diameter (Do), Inner diameter (di), Overall height (H), Height of outer ring (Ho), Height of inner ring (Hi), Step diameter of outer ring (Dr), Step diameter of inner ring (dr), Weight, External bolt circle diameter (Lo), Number of bolt holes at outer ring (no), Hole diameter at outer ring (Bo), Internal bolt circle diameter (Li), Number of bolt holes at inner ring (ni), Hole diameter at inner ring (Bi), Tooth form, Gear P.C.D., Module , Number of teeth (z2), Addendum coefficient (x2), Tooth width (b2), Gear tooth load (Fz) , Dynamic radial load, Dynamic axial load, Dynamic moment, Gear type,

QIBR - 16333001 Поворотный Подшипник Преимущества и Применения

16333001 Поворотный Подшипник обладает высокой несущей способностью и высокой точностью. Inner diameter (di) - 62.913 inch，Outer diameter (Do) - 78.819 inch，Overall height (H) - 5.906 inch，Weight - 2,050 lbs. Он подходит для закалочных станков, багажных стеллажей в аэропортах, прицепов, резервуаров, оборудования для производства солнечной энергии и т. д. и является наиболее широко используемым подшипником в условиях эксплуатации, требующих высоких нагрузок.

Outer diameter (Do), Inner diameter (di), Overall height (H), Height of outer ring (Ho), Height of inner ring (Hi), Step diameter of outer ring (Dr), Step diameter of inner ring (dr), Weight, External bolt circle diameter (Lo), Number of bolt holes at outer ring (no), Hole diameter at outer ring (Bo), Internal bolt circle diameter (Li), Number of bolt holes at inner ring (ni), Hole diameter at inner ring (Bi), Tooth form, Gear P.C.D., Module , Number of teeth (z2), Addendum coefficient (x2), Tooth width (b2), Gear tooth load (Fz) , Dynamic radial load, Dynamic axial load, Dynamic moment, Gear type,

QIBR - 16333001 Поворотный Подшипник Характеристики

16333001 Поворотный Подшипник, экономия места, высокая адаптивность, длительный срок службы, высокая экономическая эффективность. 16333001 Поворотный Подшипник, может выдерживать одновременно радиальную нагрузку, осевую нагрузку и опрокидывающий момент, подходит для механического оборудования с большой силой.

16333001 Поворотный подшипник Особенности и преимущества

Компактная конструкция: Компактная конструкция позволяет устанавливать подшипники в условиях ограниченного пространства и имеет более широкий спектр применения.

Высокая грузоподъемность: Он может выдерживать осевые, радиальные и опрокидывающие моменты одновременно, подходит для тяжелых условий эксплуатации.

Превосходная точность: Поддерживают высокую точность в процессе эксплуатации и снижают количество ошибок при работе оборудования.

Высокая температура и износостойкость: Изготовлены из высокотемпературной подшипниковой стали, обладают хорошей износостойкостью и прочностью.

Применение: Широко используется в подъемных машинах, машиностроении, транспортном оборудовании, горном оборудовании, металлургическом оборудовании, медицинском оборудовании, судах, военных кораблях, радарах, ветрогенераторах и других областях.

QIBR - 16333001 Оптимизация поворотных подшипников

Замена смазки: Замените смазку на другие смазки, такие как SFK, Mobil, Krupp и т.д., чтобы оптимизировать рабочие характеристики и условия использования подшипника.

Оптимизация покрытия: Нанесите другие покрытия, такие как цинкование или никелирование, чтобы повысить коррозионную стойкость и износостойкость и продлить срок службы в жестких условиях эксплуатации.

Оптимизация процесса: Оптимизация процесса производства подшипников, увеличение диапазона рабочих температур подшипников, повышение точности и стабильности подшипников.

Больше возможностей для настройки: QIBR может оптимизировать конструкцию подшипника в соответствии с чертежами заказчика или требованиями оборудования, чтобы удовлетворить потребности оборудования.

QIBR - 16333001 Контроль качества поворотных подшипников

Измерение размеров: Использование различных профессиональных высокоточных приборов для измерения различных размеров подшипника, с высочайшей точностью до 0,01 мм.

Точность вращения: Используйте циферблатный индикатор для измерения небольших дефектов или отклонений на поверхности подшипника, с точностью измерения до 0,01 мм.

Измерение твердости: Используйте твердомер Лееба для измерения твердости поверхности подшипника, с точностью измерения ±6HLD.

Металлографический анализ: Используйте профессиональный металлографический микроскоп для анализа внутренней металлографической структуры металла.

Геометрический допуск: Используйте измеритель круглости для измерения геометрии и относительного положения подшипника.

Мониторинг шума: Используйте виброметр для контроля вибрации во время работы и получения данных о шуме.

Особенности и преимущества

Перекрестный ролик, один ряд роликов с чередующейся ориентацией, большая жесткость и динамическая грузоподъемность по сравнению с подшипниками с четырехточечным контактом, внутренний, внешний или безредукторный.
XR
Наружное кольцо обладает превосходными механическими характеристиками, высокой прочностью и вязкостью. После закалки и отпуска (Q+T) оно демонстрирует усталостную прочность, ударопрочность и отличную ударную вязкость при низких температурах.
Внутреннее кольцо обладает превосходными механическими характеристиками, высокой прочностью и вязкостью. После закалки и отпуска (Q+T) оно демонстрирует усталостную прочность, ударопрочность и отличную ударную вязкость при низких температурах.
Ролики и шарики - оба типа тел качения, которые являются важнейшими компонентами опорно-поворотных подшипников и наиболее часто используемыми телами качения в подшипниковой промышленности.
Он расположен между наружной дорожкой качения, внутренней дорожкой качения и роликами/шариками подшипника. Это изолирующий блок, который служит сепаратором.
Его роль состоит в двух направлениях: Во-первых, предотвратить потерю смазки или масла внутри подшипника, обеспечивая надлежащее смазывание. Во-вторых, защищает подшипник от внешней пыли или вредных газов, предотвращая тем самым его повреждение.
Для обеспечения бесперебойной работы подшипника необходимо вводить смазку или масло между внутренним и наружным кольцами подшипника. Назначение консистентной смазки или масла заключается в снижении коэффициента трения и износа, минимизации потерь тепла и трения в подшипнике, а также увеличении срока службы подшипника.
