Каковы технологические процессы производства поворотных подшипников?

Поворотные подшипники (или поворотные кольца) - это невоспетые герои тяжелой техники, обеспечивающие плавное и контролируемое вращение массивных конструкций под действием огромных нагрузок. Они используются в кранах, экскаваторах, ветряных турбинах, медицинских сканерах и радарных системах, поэтому их работа имеет решающее значение. Производство этих прецизионных гигантов включает в себя сложный многоступенчатый процесс, требующий высокого уровня инженерных знаний, передового оборудования и строгого контроля качества. Вот подробный обзор типичного производственного процесса изготовления поворотных подшипников:

1. Выбор и подготовка сырья:

Выбор материала: Основой является высококачественная, чистая легированная сталь. К распространенным маркам относятся 42CrMo4, 50Mn или аналогичные высокоуглеродистые хромистые стали, часто указанные в стандартах DIN или ASTM. Выбор зависит от требуемой твердости, вязкости, усталостной прочности и коррозионной стойкости. Для высокоагрессивных сред (морской ветер) необходимы нержавеющие стали (например, AISI 440C) или специализированные покрытия.

Форма материала: Производство обычно начинается с крупных стальных поковок или прокатных колец. Поковки предпочтительнее для критических, высоконагруженных применений, поскольку они обеспечивают превосходное зернообразование, прочность и усталостную прочность по сравнению с резаным листом. Прокатные кольца предлагают хороший баланс между производительностью и стоимостью для менее экстремальных требований.

Резка и предварительная формовка: Необработанная поковка или кольцо точно разрезается на заготовки требуемого размера с помощью мощных ленточных пил или процессов термической резки. Предварительная грубая обработка может проводиться для удаления лишней окалины и создания более равномерной исходной формы для последующих операций.

2. Черновая обработка:

Цель: Эффективное удаление значительного количества материала для создания основной геометрической формы колец подшипника (внутреннего и наружного), близкой к окончательным размерам, но оставляющей достаточный запас для финишной обработки.

Процессы:

Токарная обработка: Выполняется на больших, сверхмощных токарных станках или вертикальных токарных центрах (VTC). При этом обрабатываются наружный диаметр (OD), внутренний диаметр (ID) и торцы колец. Крепление имеет решающее значение для надежной обработки больших и тяжелых деталей.

Расточка: Используется для увеличения и достижения предварительной точности на ID, особенно для больших диаметров.

Торцевание: Обеспечивает плоскость и параллельность торцов.

Сверление: Предварительное сверление отверстий под болты и смазочные отверстия может быть выполнено на этом этапе, хотя окончательное сверление часто выполняется позже.

Соображения: Охлаждающая жидкость необходима для отвода тепла и удаления стружки. Параметры обработки (скорость, подача, глубина резания) оптимизируются для скорости удаления материала при минимизации напряжений и деформаций.

3. Термообработка поворотных подшипников:

Критическая важность: На этом этапе подшипники приобретают необходимую твердость и вязкость сердцевины, чтобы выдерживать большие нагрузки, усталость от контакта качения и удары. Точный контроль имеет первостепенное значение.

Типичный процесс:

Закалка: Обработанные кольца нагреваются до определенной температуры аустенизации (обычно 800-900°C в зависимости от марки стали) в печи с контролируемой атмосферой (для предотвращения обезуглероживания), а затем быстро охлаждаются (закаливаются) в масле, полимере или иногда в воде. В результате микроструктура превращается в мартенсит, что позволяет достичь высокой твердости.

Отпуск: Сразу после закалки кольца повторно нагревают до более низкой температуры (150-600°C) и выдерживают в течение определенного времени перед охлаждением. Это уменьшает хрупкость, снимает внутренние напряжения и обеспечивает необходимый баланс твердости и вязкости в конечной микроструктуре. Иногда используется несколько циклов закалки.

Задачи: Минимизация деформации и коробления во время интенсивных термических циклов является одной из основных задач. Может потребоваться специальная фиксация («закалка под прессом») или последующая правка. Равномерность нагрева и охлаждения большой массы имеет решающее значение для обеспечения постоянства свойств.

4. Финишная обработка:

Цель: Достижение окончательных, точных размеров, геометрических допусков (округлость, цилиндричность, плоскостность, параллельность) и чистоты поверхности, указанных в технических чертежах. На этом этапе требуется высокоточное оборудование.

Основные операции:

Твердое точение: Выполняется на жестких прецизионных токарных станках с использованием сверхтвердых, износостойких инструментов (CBN - кубический нитрид бора или керамика). Удаляет небольшой припуск, оставшийся после термообработки, для достижения жестких допусков на наружные, внутренние и торцевые поверхности. Часто является более эффективной альтернативой шлифованию для некоторых поверхностей.

Шлифование: Необходима для достижения высочайшей точности и тончайшей обработки поверхности, особенно на дорожках качения (по которым движутся тела качения) и критических посадочных поверхностях.

Шлифование дорожек качения: Используются специализированные профилешлифовальные станки с кругами с точной заточкой для создания точной геометрии канавки (круговой дуги для шарикоподшипников, плоской или слегка конической для роликовых подшипников) и требуемой чистоты поверхности (значения Ra, как правило, в микронах). Системы управления с ЧПУ обеспечивают точность и постоянство.

Шлифование поверхности: Для критических торцевых поверхностей, требующих предельной плоскостности и параллельности.

Тонкое растачивание: Окончательное прецизионное растачивание идентификатора до точного диаметра и цилиндричности.

5. Неразрушающий контроль (NDT) и контроль качества:

Непрерывный мониторинг: Контроль качества интегрирован во весь процесс (сертификаты на материалы, инспекции в процессе производства).

Послефинишный неразрушающий контроль: критически важен после окончательной обработки:

Контроль магнитных частиц (MPI): Обнаруживает поверхностные и приповерхностные трещины, особенно в ферромагнитных сталях. Применяется в дорожках качения, критических галтелях и зонах повышенных нагрузок.

Ультразвуковой контроль (UT): Обнаруживает подповерхностные дефекты, такие как включения, пустоты или трещины, расположенные глубже в материале. Часто используется в зонах контакта при прокатке.

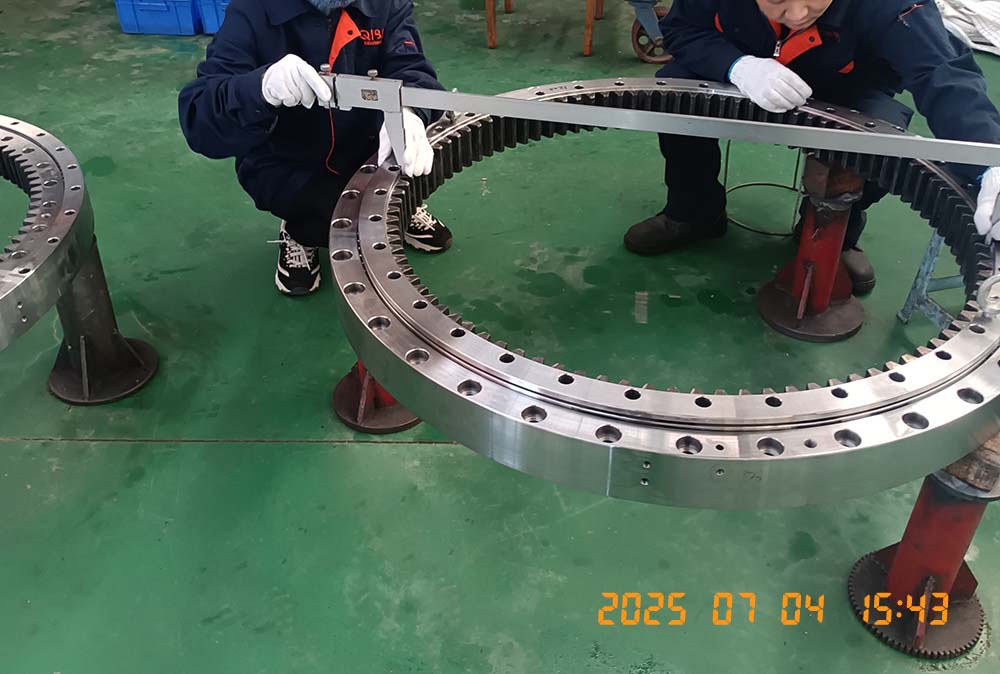

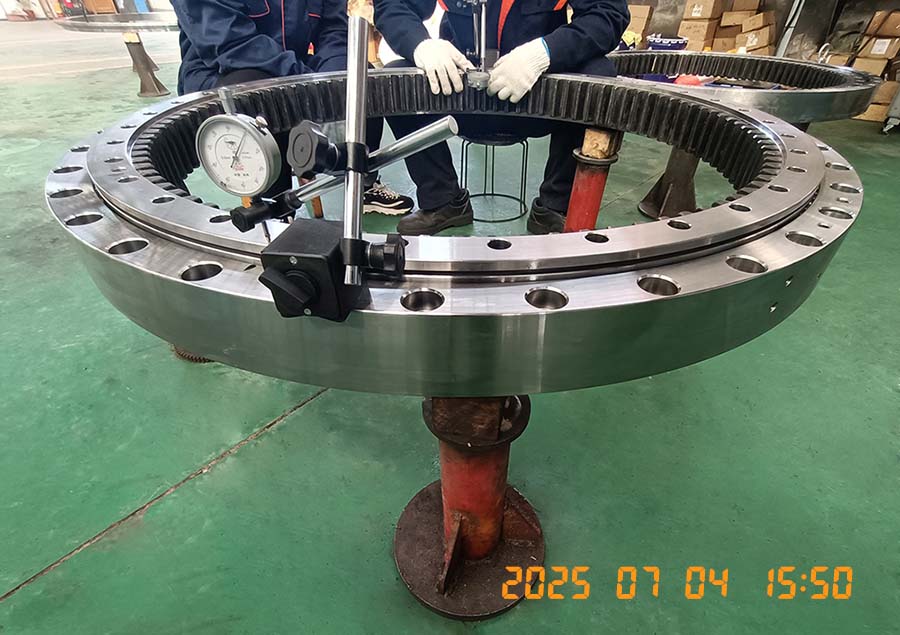

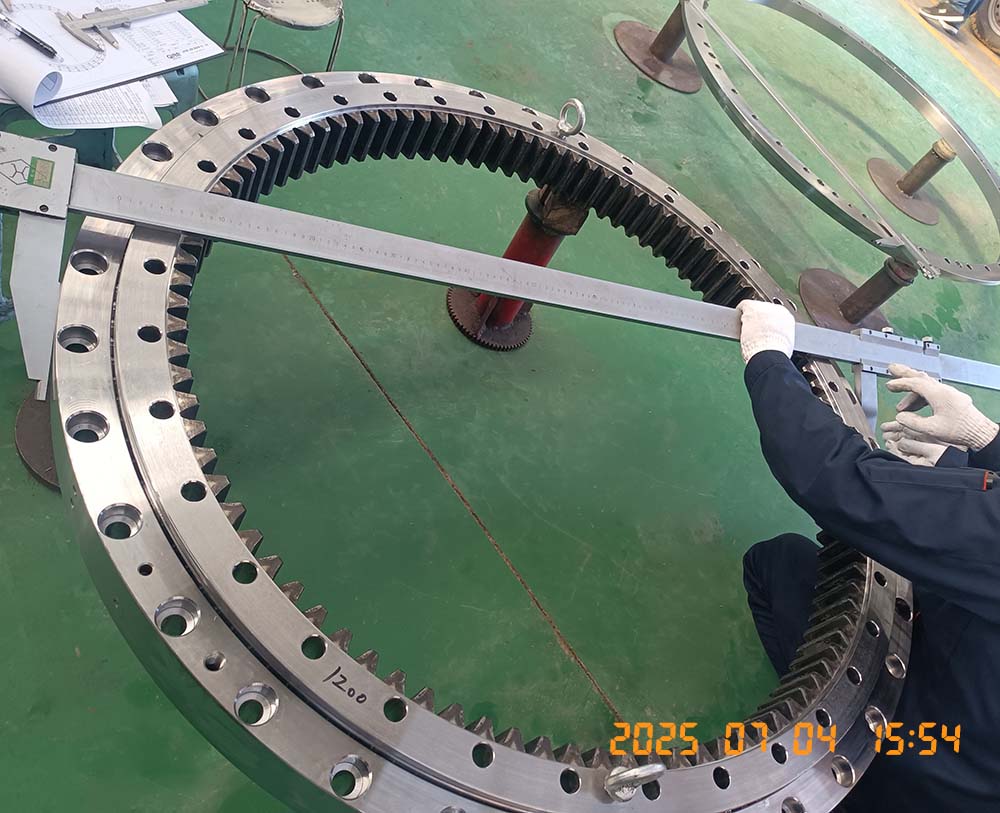

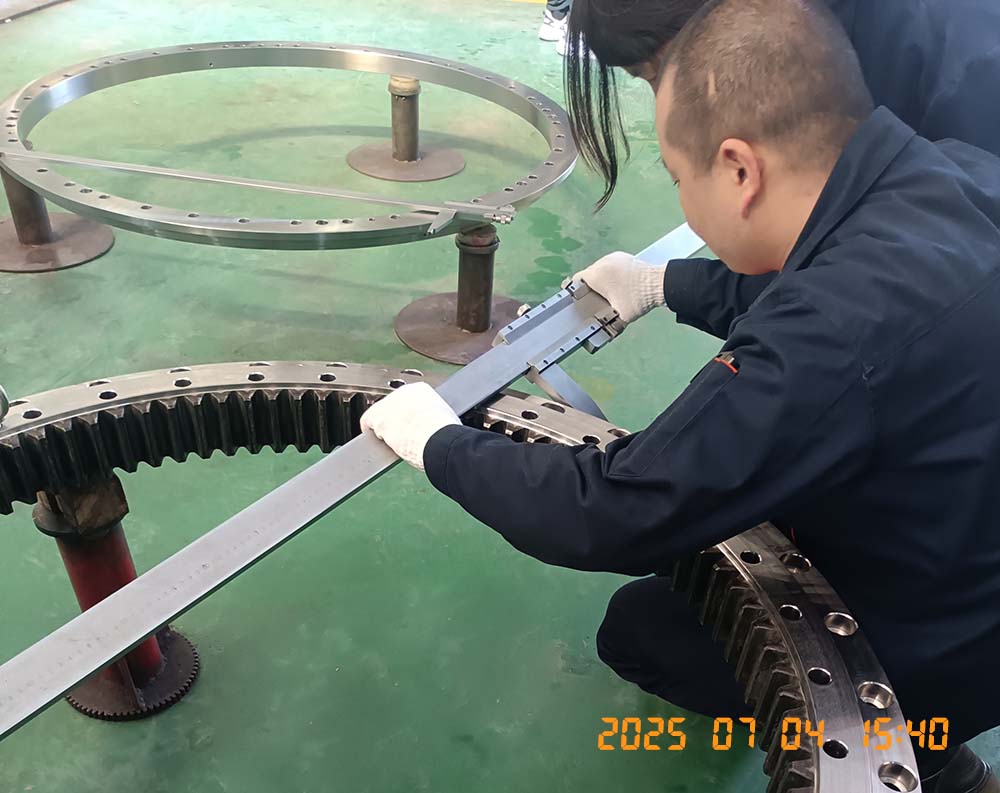

Контроль размеров: Комплексный контроль с использованием координатно-измерительных машин (КИМ), лазерных сканеров, прецизионных манометров и оптических компараторов для проверки всех критических размеров, геометрических допусков и качества обработки поверхности в соответствии с чертежом. При необходимости выполняются проверки профиля зубчатого колеса и свинца.

Испытания на твердость: Проверка соответствия твердости поверхности и сердцевины техническим условиям в нескольких точках (шкала Роквелла или Бринелля).

6. Обработка поверхности и защита от коррозии:

Очистка: Тщательное обезжиривание и очистка для удаления всех обрабатывающих жидкостей, стружки и загрязнений необходимы перед нанесением любого покрытия.

Варианты:

Фосфатирование (цинковое или марганцевое): Создает кристаллическое конверсионное покрытие, которое улучшает коррозионную стойкость и служит отличной основой для краски.

Гальваническое покрытие: Цинковое или кадмиевое покрытие для усиления защиты от коррозии (экологические нормы часто ограничивают использование Cd).

Окраска: Нанесение грунтовки и верхних покрытий промышленного класса (эпоксидных, полиуретановых) на внешние поверхности. Обычно используется цветовая маркировка точек смазки.

Внутренняя защита: При сборке дорожки обычно заполняются смазкой, обеспечивающей внутреннюю защиту от коррозии. Перед смазкой могут наноситься специальные ингибиторы ржавчины, особенно при длительном хранении или в суровых условиях.

Специализированные покрытия: Для работы в экстремальных условиях (на шельфе) используются более прочные покрытия, такие как термическое напыление (Zn/Al) или сверхпрочные лакокрасочные системы. Твердое хромирование дорожек качения встречается редко, но возможно для особых требований к износостойкости.

7. Сборка:

Очистка (снова): Окончательная тщательная очистка всех компонентов непосредственно перед сборкой в контролируемой среде (как правило, в чистых помещениях).

Подготовка компонентов: Роликовые элементы (шарики или ролики) и прокладки/сепараторы (если используются) очищаются и проверяются. Подготавливаются уплотнения (часто многослойные эластомерные уплотнения, например HNBR или FKM).

Монтаж элементов качения: Внутреннее или внешнее кольцо располагается горизонтально. Роликовые элементы аккуратно вставляются в нижний паз дорожки качения вручную или с помощью приспособлений. Для обеспечения разделения элементов устанавливаются распорки или сепараторы, если они предусмотрены конструкцией.

Установка уплотнений: Уплотнения запрессовываются или защелкиваются в пазы с обеих сторон подшипникового узла.

Смазка: Полость подшипника заполняется указанной высокоэффективной смазкой (литиевая комплексная, полимочевинная обычная) через смазочные отверстия. Количество и распределение очень важны.

Окончательное закрытие: ответное кольцо аккуратно опускается и выравнивается на узле. При необходимости можно отрегулировать предварительный натяг.

Заглушка и защита: Смазочные отверстия оснащаются пресс-масленками (zerks) и защитными колпачками. Все открытые отверстия закрываются заглушками. На открытые поверхности может быть нанесено защитное покрытие. На критические поверхности наносится защита от транспортировки (колпачки, крышки, бумага VCI).

8. Окончательное тестирование и упаковка:

Функциональные проверки: Вращение проверяется вручную, чтобы убедиться в плавности и отсутствии сцепления. Целостность уплотнения может быть проверена визуально. Проверяется зацепление шестерен (если применимо).

Документация: Всесторонние отчеты о проверке, сертификаты материалов, карты термообработки, отчеты о неразрушающем контроле и записи о сборке собираются в окончательный пакет данных, прилагаемый к подшипнику.

Упаковка: Для защиты подшипника во время транспортировки используется прочная упаковка с использованием деревянных ящиков или сверхпрочных картонных/стальных рам. Места подъема четко обозначены. Для длительной транспортировки или хранения предусмотрена защита от воздействия окружающей среды (влагопоглотитель, VCI).

Заключение:

Производство поворотных подшипников - это сложная симфония металлургии, точной механической обработки, термической обработки и тщательного контроля качества. Каждый этап, от выбора подходящего стального сплава до окончательной смазки и уплотнения, вносит непосредственный вклад в грузоподъемность, точность вращения, срок службы и надежность подшипника. Производителям приходится балансировать между передовыми технологиями и искусным мастерством, чтобы выпускать эти критически важные компоненты, которые в буквальном смысле обеспечивают бесперебойную работу тяжелой техники нашего мира в самых сложных условиях. Понимание этого сложного процесса подчеркивает инженерную ценность, заложенную в каждом поворотном круге.
