Радиально-упорные шарикоподшипники QIBR используются в высокоскоростных шпинделях станков с ЧПУ

-Максимизация скорости и точности обработки подшипников за счет оптимизации чертежей и технологии обработки

В августе 2018 года заказчик из США, которого к нам направил друг, сообщил нам о серьезных технических проблемах, с которыми он столкнулся на своем ежедневном производстве. Эти проблемы не только влияли на эффективность производства, но и представляли угрозу для стабильности бизнеса. Оперативно отреагировав на обеспокоенность клиента, наша компания быстро мобилизовала инженеров из всех отделов на срочное совещание для выработки решений.

После тщательного анализа и обсуждения мы разработали комплексное решение. От тестирования образцов на заказ до окончательной доработки, а затем серийного производства и доставки, мы тщательно следовали плану шаг за шагом. На протяжении всего процесса инженеры постоянно оптимизировали дизайн, преодолевали различные технические трудности и следили за тем, чтобы каждая деталь соответствовала требованиям и стандартам клиента.

После трехмесячного периода мы успешно завершили все этапы и прошли тщательное тестирование и приемку клиентом. Это достижение - не просто завершение проекта, но и кульминация коллективной мудрости и усилий нашей команды. Благодаря этому сотрудничеству мы не только решили технические проблемы клиента, но и установили прочные партнерские отношения, заложив прочный фундамент для будущего сотрудничества. Этот случай демонстрирует профессиональные возможности нашей компании в решении сложных задач и дух сотрудничества в нашей команде. Мы привержены своей миссии - предоставлять клиентам решения высочайшего качества.

Вот подробности этого дела,

1. Вызовы

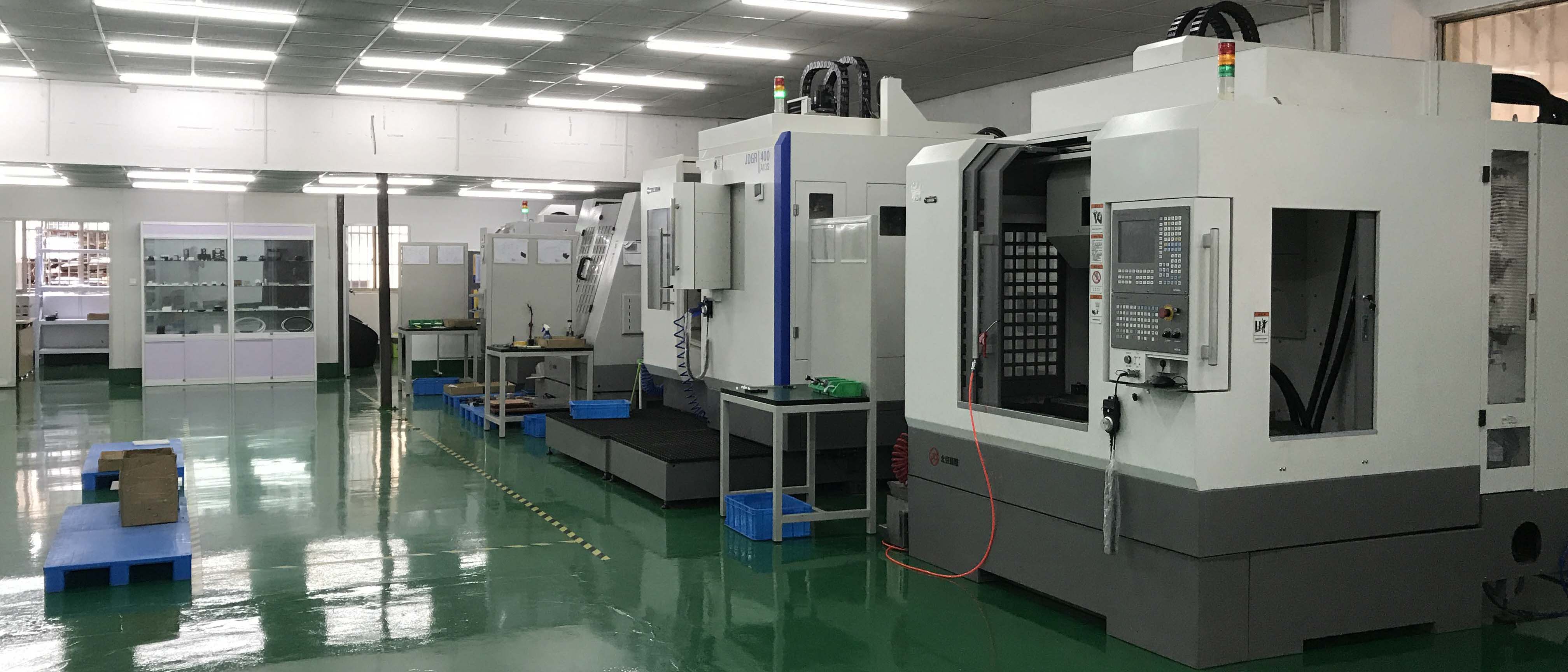

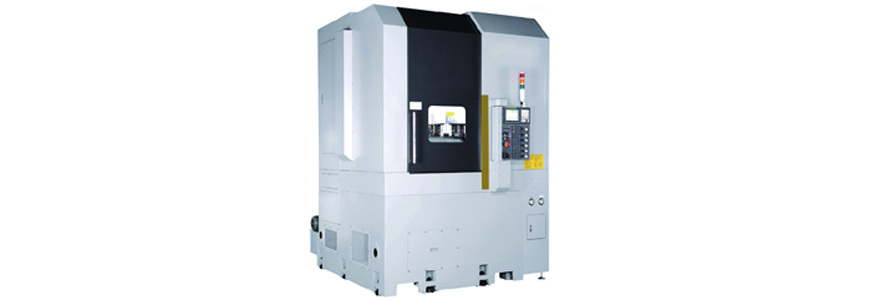

По сравнению с традиционными станками, высокоскоростные станки с ЧПУ имеют более высокую скорость обработки и точность, и могут выполнять сложные задачи обработки за короткое время. Высокоскоростные станки с ЧПУ особенно важны для предприятий. В шпинделях станков обычно используются традиционные радиально-упорные шарикоподшипники, которые с трудом удовлетворяют требованиям высокоскоростных станков с ЧПУ.

В традиционных радиально-упорных шарикоподшипниках, когда шпиндель станка работает на высокой скорости, возникает большая центробежная сила и гироскопический момент. Центробежная сила изменяет контактное напряжение и угол контакта между стальным шариком и канавкой. Гироскопический момент заставляет стальной шарик вращаться вокруг своей оси. Когда он превышает момент трения в контактной части канавки, стальной шар скользит. В особых условиях работы, таких как высокая скорость, аварийный запуск и аварийная остановка, такие факторы, как центробежная сила, гироскопический момент, трение, тепловая деформация и т.д. серьезно влияют на стабильность движения подшипника, делая его внутреннюю форму движения чрезвычайно сложной.

2. Решения

Технические специалисты QIBR разработали и усовершенствовали подшипники в соответствии с требованиями, которым должны отвечать высокоскоростные шпиндели станков с ЧПУ. Технические специалисты оценили улучшенные чертежи подшипников и повысили стабильность и устойчивость высокоскоростных шпинделей станков с ЧПУ, оптимизировали производительность продукции, снизили производственные затраты и увеличили срок службы подшипников, обеспечив при этом потребности клиентов. От штамповки материалов для подшипников до резки и сборки, технические специалисты QIBR контролировали измерения на протяжении всего процесса, чтобы убедиться, что каждый процесс может достичь ожидаемых результатов.

Были отобраны улучшенные радиально-упорные шарикоподшипники. Диаметр подшипника составлял 36 мм, диаметр шариков - 6,35 мм, угол контакта - 25°, количество шариков - 13. При угле поворота 180° максимальная контактная нагрузка составляла 3 КН, минимальный гироскопический момент - 90 Н.мм, а максимальный коэффициент трения - 0,11. Учитывая центробежное расширение внутреннего кольца, при скорости 9000 об/мин угол контакта внешнего кольца составил 24°, контактная нагрузка на внешнее кольцо - 1650 Н, угол контакта внутреннего кольца - 26,5°, контактная нагрузка на внутреннее кольцо - 1550 Н.

Данные испытания показывают, что радиально-упорные шарикоподшипники вполне могут удовлетворить требования высокоскоростных шпинделей станков с ЧПУ к подшипникам.

Результаты

i. Оптимизирована стабильность движения и срок службы подшипника.

ii. Повышена эффективность работы и точность обработки станка.

iii. Сокращение времени простоя и расходов на обслуживание оборудования.

iv. Повышение стабильности и надежности производственной линии заказчика.

v. Снижение себестоимости и энергопотребления поверхности.

3. Отзывы Клиентов

«Мы очень довольны работой радиально-упорных шарикоподшипников QIBR и услугами компании. Их техническая команда не только поставляет высококачественную продукцию, но и помогает нам решать ключевые проблемы в работе оборудования с помощью профессиональных консультаций. Были проведены целенаправленные улучшения скорости работы и точности обработки высокоскоростных станков с ЧПУ, что позволило снизить стоимость наших станков с ЧПУ и увеличить срок службы подшипников. После того, как на шпиндели высокоскоростных станков с ЧПУ нашей компании были установлены радиально-упорные шарикоподшипники QIBR, отзывы клиентов были очень хорошими, а процент повторных покупок увеличился.

Клиенты дали высокую оценку компании QIBR, и мы будем продолжать выбирать профессиональную продукцию QIBR».
