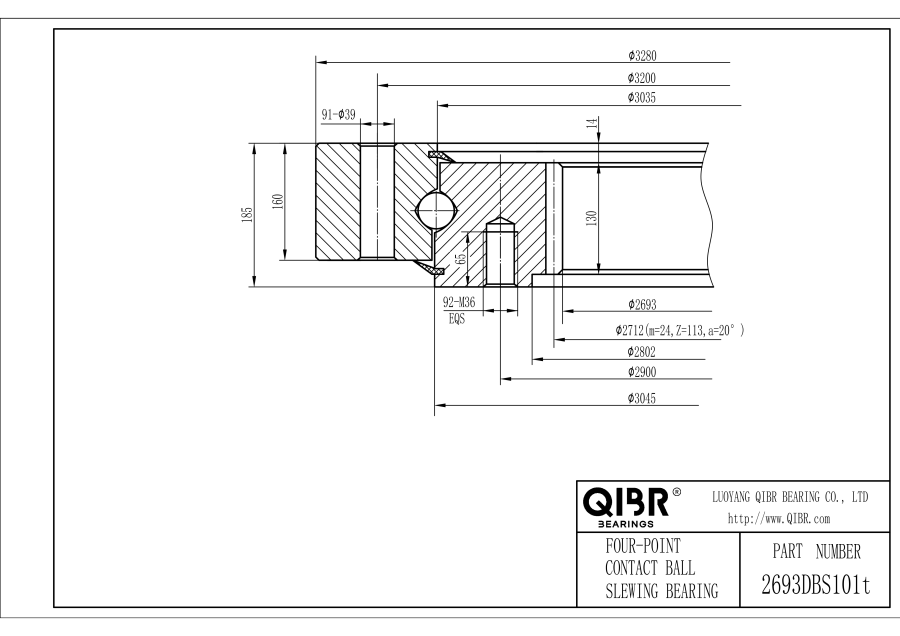

2693DBS101t

Внутренний диаметр:
2693 mm
Наружный диаметр:
3280 mm
Ширина:
185 mm
Масса :
2830 kg

Мы предложим вам самое подходящее решение.

2693DBS101t

Изображения могут отличаться от продукта. Подробнее см. технические характеристики.

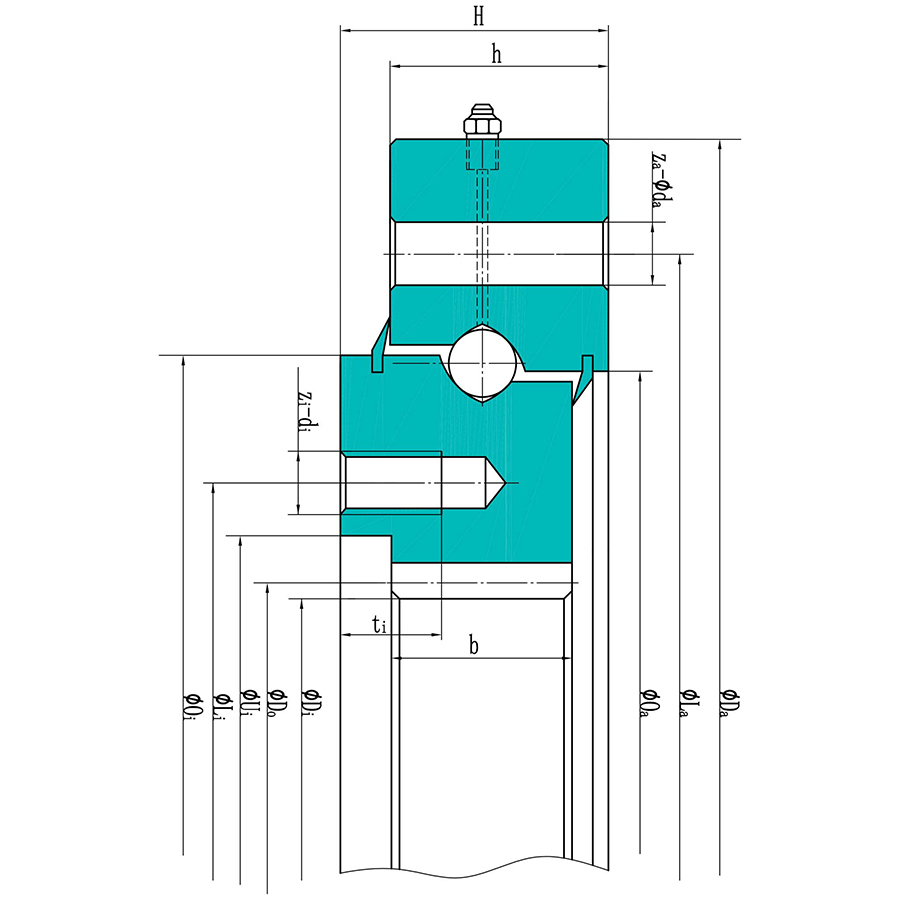

Характеристики

Seris - 2693DBS101t

Бренд : QIBR
Альтернативные бренды : ATB, KAYDON, NSK, SKF, KOYO, Rothe Erde
Тип элемента качения : Ball
Система измерения : Metric
Наружный Диаметр (Da) : 3280 mm
Внутренний диаметр (Di) : 2693 mm
Общая высота (H) : 185 mm
Диаметр делительной окружности шестерни : 2712 mm
Модуль : 24 mm
Количество зубьев (z) : 113
Ширина зуба (b) : 130 mm
Ширина наружного кольца (h) : 160 mm
Расстояние между верхним наружным кольцом и внутренним кольцом (O) : 14 mm
Внутренний диаметр наружного кольца (Oa) : 3035 mm
Наружный диаметр внутреннего кольца (Oi) : 3045 mm
Диаметр ступени на внутреннем кольце (Ui) : 2802 mm
Диаметр внешней окружности болта (La) : 3200 mm
Количество отверстий под болты на наружном кольце (Za) : 91
Диаметр отверстия под болт-внешний (da) : φ39 mm
Глубина отверстия под болт-внешняя (ta) : Ask Us
Внутренний диаметр окружности болта (Li) : 2900 mm
Количество отверстий под болты на внутреннем кольце (Zi) : 92
Диаметр отверстия под болт-внутренний (di) : M36
Глубина отверстия под болт-внутренняя (ti) : 65 mm
Макс. тангенциальная сила : 231000 N
Номинальная осевая статическая нагрузка : 23100 N
Вес : 2830 kg
Тип шестерни : Internal Gear
Температура : -20℃ to +120℃
Тип уплотнения : Closed Type
2693DBS101t

Описание

Outer diameter (Da), Inner diameter (Di), Overall height (H), Gear pitch circle diameter, Module , Number of teeth (z), Tooth width (b), Outer ring width (h), Distance at top outer ring-inner ring (O), Internal diameter on outer ring (Oa), External diameter on inner ring (Oi), Step diameter on inner ring (Ui), External bolt circle diameter (La), Number of bolt holes at outer ring (Za), Bolt hole diameter-outer (da), Bolt hole depth-outer (ta), Internal bolt circle diameter (Li), Number of bolt holes at inner ring (Zi), Bolt hole diameter-inner (di), Bolt hole depth-inner (ti), MAX tangential force , Nominal related axial static load , Weight, Gear type,

QIBR - 2693DBS101t Поворотный Подшипник Преимущества и Применение

2693DBS101t Поворотный Подшипник обладает высокой точностью и устойчивостью к вибрациям. Inner diameter (Di) - 2693 mm，Outer diameter (Da) - 3280 mm，Overall height (H) - 185 mm，Weight - 2830 kg. Он подходит для тележек, метро, оборудования для дробления руды, автобетононасосов, роторных экскаваторов и т. д. и является наиболее широко используемым подшипником в рабочих условиях, требующих большей ударопрочности.

Outer diameter (Da), Inner diameter (Di), Overall height (H), Gear pitch circle diameter, Module , Number of teeth (z), Tooth width (b), Outer ring width (h), Distance at top outer ring-inner ring (O), Internal diameter on outer ring (Oa), External diameter on inner ring (Oi), Step diameter on inner ring (Ui), External bolt circle diameter (La), Number of bolt holes at outer ring (Za), Bolt hole diameter-outer (da), Bolt hole depth-outer (ta), Internal bolt circle diameter (Li), Number of bolt holes at inner ring (Zi), Bolt hole diameter-inner (di), Bolt hole depth-inner (ti), MAX tangential force , Nominal related axial static load , Weight, Gear type,

QIBR - 2693DBS101t Поворотный Подшипник Характеристики

2693DBS101t Поворотный Подшипник, приспособлен к суровым условиям эксплуатации и имеет длительный срок службы. 2693DBS101t Поворотный Подшипник, может одновременно выдерживать радиальные нагрузки, осевые нагрузки и опрокидывающие моменты, и подходит для механического оборудования, требующего высокой стабильности.

2693DBS101t Поворотный подшипник Особенности и преимущества

Компактная конструкция: Компактная конструкция позволяет устанавливать подшипники в условиях ограниченного пространства и имеет более широкий спектр применения.

Высокая грузоподъемность: Он может выдерживать осевые, радиальные и опрокидывающие моменты одновременно, подходит для тяжелых условий эксплуатации.

Превосходная точность: Поддерживают высокую точность в процессе эксплуатации и снижают количество ошибок при работе оборудования.

Высокая температура и износостойкость: Изготовлены из высокотемпературной подшипниковой стали, обладают хорошей износостойкостью и прочностью.

Применение: Широко используется в подъемных машинах, машиностроении, транспортном оборудовании, горном оборудовании, металлургическом оборудовании, медицинском оборудовании, судах, военных кораблях, радарах, ветрогенераторах и других областях.

QIBR - 2693DBS101t Оптимизация поворотных подшипников

Замена смазки: Замените смазку на другие смазки, такие как SFK, Mobil, Krupp и т.д., чтобы оптимизировать рабочие характеристики и условия использования подшипника.

Оптимизация покрытия: Нанесите другие покрытия, такие как цинкование или никелирование, чтобы повысить коррозионную стойкость и износостойкость и продлить срок службы в жестких условиях эксплуатации.

Оптимизация процесса: Оптимизация процесса производства подшипников, увеличение диапазона рабочих температур подшипников, повышение точности и стабильности подшипников.

Больше возможностей для настройки: QIBR может оптимизировать конструкцию подшипника в соответствии с чертежами заказчика или требованиями оборудования, чтобы удовлетворить потребности оборудования.

QIBR - 2693DBS101t Контроль качества поворотных подшипников

Измерение размеров: Использование различных профессиональных высокоточных приборов для измерения различных размеров подшипника, с высочайшей точностью до 0,01 мм.

Точность вращения: Используйте циферблатный индикатор для измерения небольших дефектов или отклонений на поверхности подшипника, с точностью измерения до 0,01 мм.

Измерение твердости: Используйте твердомер Лееба для измерения твердости поверхности подшипника, с точностью измерения ±6HLD.

Металлографический анализ: Используйте профессиональный металлографический микроскоп для анализа внутренней металлографической структуры металла.

Геометрический допуск: Используйте измеритель круглости для измерения геометрии и относительного положения подшипника.

Мониторинг шума: Используйте виброметр для контроля вибрации во время работы и получения данных о шуме.

Особенности и преимущества

Внутреннее кольцо с зубчатыми ступенями, четырехточечная структура контакта, используется для малых и средних кранов.
DBS Internal Gear
Наружное кольцо обладает превосходными механическими характеристиками, высокой прочностью и вязкостью. После закалки и отпуска (Q+T) оно демонстрирует усталостную прочность, ударопрочность и отличную ударную вязкость при низких температурах.
Внутреннее кольцо обладает превосходными механическими характеристиками, высокой прочностью и вязкостью. После закалки и отпуска (Q+T) оно демонстрирует усталостную прочность, ударопрочность и отличную ударную вязкость при низких температурах.
Ролики и шарики - оба типа тел качения, которые являются важнейшими компонентами опорно-поворотных подшипников и наиболее часто используемыми телами качения в подшипниковой промышленности.
Он расположен между наружной дорожкой качения, внутренней дорожкой качения и роликами/шариками подшипника. Это изолирующий блок, который служит сепаратором.
Его роль состоит в двух направлениях: Во-первых, предотвратить потерю смазки или масла внутри подшипника, обеспечивая надлежащее смазывание. Во-вторых, защищает подшипник от внешней пыли или вредных газов, предотвращая тем самым его повреждение.
Для обеспечения бесперебойной работы подшипника необходимо вводить смазку или масло между внутренним и наружным кольцами подшипника. Назначение консистентной смазки или масла заключается в снижении коэффициента трения и износа, минимизации потерь тепла и трения в подшипнике, а также увеличении срока службы подшипника.
