Однорядный цилиндрический роликоподшипник

Изображения могут отличаться от продукта. Подробнее см. технические характеристики.

Стандарт

GB,ASTM/AISI,ГОСТ,BS,JIS,NF,DIN / VDEh

Материал

52100、100Cr6、SUJ2

Внутренний диаметр (d)

30-95mm

Наружный диаметр (D)

55-145mm

Вес

0.13-1.4kg

Бренд

QIBR/OEM/Neutral

Упаковка

QIBR/Standard Industrial Package/OEM

Применения

Spinspindle of large motors,Machine tool spindle

Однорядный цилиндрический роликоподшипник

Filters

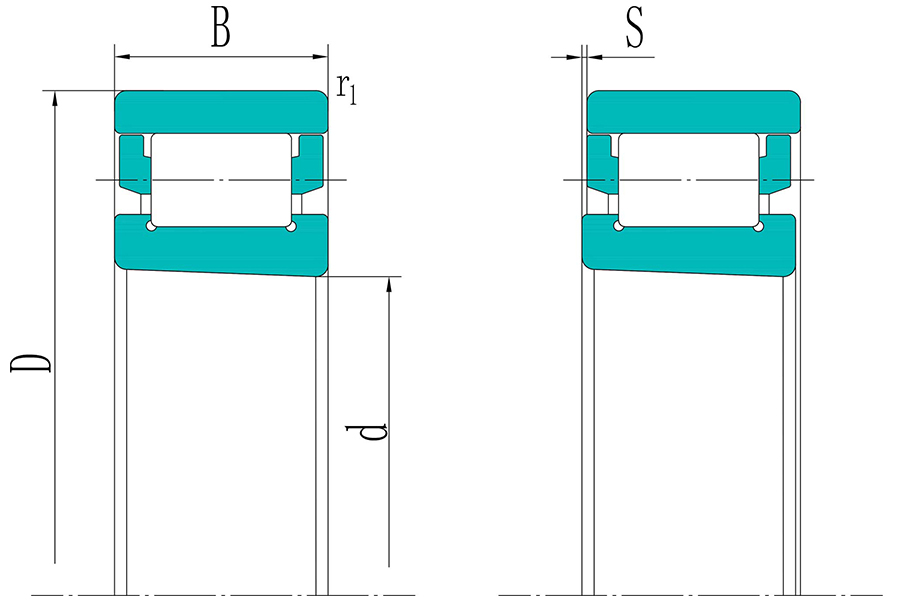

NO. Product Product Number Внутренний диаметр (d) Наружный диаметр (D) Радиальная динамическая нагрузка Номинальная статическая нагрузка, радиальная Вес Ширина (B)
1 N1006MR1KR/ N1006MR1KR 30 mm 55 mm 19.7 KN 19.6 KN 0.135 kg 13 mm
2 N1006MR1/ N1006MR1 30 mm 55 mm 19.7 KN 19.6 KN 0.135 kg 13 mm
3 N1007MRKR/ N1007MRKR 35 mm 62 mm 26.0 KN 23.2 KN 0.172 kg 14 mm
4 N1007MR/ N1007MR 35 mm 62 mm 26.0 KN 23.2 KN 0.172 kg 14 mm
5 N1008MRKR/ N1008MRKR 40 mm 68 mm 31.5 KN 29.0 KN 0.213 kg 15 mm
6 N1008MR/ N1008MR 40 mm 68 mm 31.5 KN 29.0 KN 0.213 kg 15 mm
7 N1009MRKR/ N1009MRKR 45 mm 75 mm 37.5 KN 35.5 KN 0.279 kg 16 mm
8 N1009MR/ N1009MR 45 mm 75 mm 37.5 KN 35.5 KN 0.279 kg 16 mm
9 N1009RSTPKR/ N1009RSTPKR 45 mm 75 mm 26.9 KN 29.4 KN 0.243 kg 16 mm
10 N1009RSTP/ N1009RSTP 45 mm 75 mm 26.9 KN 29.4 KN 0.243 kg 16 mm
11 N1009RXTPKR/ N1009RXTPKR 45 mm 75 mm 26.9 KN 29.4 KN 0.243 kg 16 mm
12 N1009RXTP/ N1009RXTP 45 mm 75 mm 26.9 KN 29.4 KN 0.243 kg 16 mm
13 N1009RSZTPKR/ N1009RSZTPKR 45 mm 75 mm 16.0 KN 14.7 KN 0.224 kg 16 mm
14 N1009RSZTP/ N1009RSZTP 45 mm 75 mm 16.0 kN 14.7 kN 0.224 kg 16 mm
15 N1009RXZTPKR/ N1009RXZTPKR 45 mm 75 mm 16.0 KN 14.7 KN 0.224 kg 16 mm
16 N1009RXZTP/ N1009RXZTP 45 mm 75 mm 16.0 KN 14.7 KN 0.224 kg 16 mm
17 N1010MRKR/ N1010MRKR 50 mm 80 mm 37.0 KN 36.0 KN 0.286 kg 16 mm
18 N1010MR/ N1010MR 50 mm 80 mm 37.0 KN 36.0 KN 0.286 kg 16 mm
19 N1010RSTPKR/ N1010RSTPKR 50 mm 80 mm 28.8 KN 33.0 KN 0.265 kg 16 mm
20 N1010RSTP/ N1010RSTP 50 mm 80 mm 28.8 KN 33.0 KN 0.265 kg 16 mm
21 N1010RXTPKR/ N1010RXTPKR 50 mm 80 mm 28.8 KN 33.0 KN 0.265 kg 16 mm
22 N1010RXTP/ N1010RXTP 50 mm 80 mm 28.8 KN 33.0 KN 0.265 kg 16 mm
23 N1010RSZTPKR/ N1010RSZTPKR 50 mm 80 mm 17.1 KN 16.5 KN 0.244 kg 16 mm
24 N1010RSZTP/ N1010RSZTP 50 mm 80 mm 17.1 KN 16.5 KN 0.244 kg 16 mm
25 N1010RXZTPKR/ N1010RXZTPKR 50 mm 80 mm 17.1 KN 16.5 KN 0.244 kg 16 mm
26 N1010RXZTP/ N1010RXZTP 50 mm 80 mm 17.1 KN 16.5 KN 0.244 kg 16 mm
27 N1011BMR1KR/ N1011BMR1KR 55 mm 90 mm 43.5 KN 44.0 KN 0.425 kg 18 mm
28 N1011BMR1/ N1011BMR1 55 mm 90 mm 43.5 KN 44.0 KN 0.425 kg 18 mm
29 N1011RSTPKR/ N1011RSTPKR 55 mm 90 mm 35.0 KN 39.5 KN 0.383 kg 18 mm
30 N1011RSTP/ N1011RSTP 55 mm 90 mm 35.0 KN 39.5 KN 0.383 kg 18 mm
31 N1011RXTPKR/ N1011RXTPKR 55 mm 90 mm 35.0 KN 39.5 KN 0.383 kg 18 mm
32 N1011RXTP/ N1011RXTP 55 mm 90 mm 35.0 KN 39.5 KN 0.383 kg 18 mm
33 N1011RSZTPKR/ N1011RSZTPKR 55 mm 90 mm 20.7 KN 19.7 KN 0.355 kg 18 mm
34 N1011RSZTP/ N1011RSZTP 55 mm 90 mm 20.7 KN 19.7 KN 0.355 kg 18 mm
35 N1011RXZTPKR/ N1011RXZTPKR 55 mm 90 mm 20.7 KN 19.7 KN 0.355 kg 18 mm
36 N1011RXZTP/ N1011RXZTP 55 mm 90 mm 20.7 KN 19.7 KN 0.355 kg 18 mm
37 N1012BMR1KR/ N1012BMR1KR 60 mm 95 mm 46.0 KN 48.5 KN 0.454 kg 18 mm
38 N1012BMR1/ N1012BMR1 60 mm 95 mm 46.0 KN 48.5 KN 0.454 kg 18 mm
39 N1012RSTPKR/ N1012RSTPKR 60 mm 95 mm 37.5 KN 44.0 KN 0.411 kg 18 mm
40 N1012RSTP/ N1012RSTP 60 mm 95 mm 37.5 KN 44.0 KN 0.411 kg 18 mm
41 N1012RXTPKR/ N1012RXTPKR 60 mm 95 mm 37.5 KN 44.0 KN 0.411 kg 18 mm
42 N1012RXTP/ N1012RXTP 60 mm 95 mm 37.5 KN 44.0 KN 0.411 kg 18 mm
43 N1012RSZTPKR/ N1012RSZTPKR 60 mm 95 mm 22.2 KN 22.1 KN 0.380 kg 18 mm
44 N1012RSZTP/ N1012RSZTP 60 mm 95 mm 22.2 KN 22.1 KN 0.380 kg 18 mm
45 N1012RXZTPKR/ N1012RXZTPKR 60 mm 95 mm 22.2 KN 22.1 KN 0.380 kg 18 mm
46 N1012RXZTP/ N1012RXZTP 60 mm 95 mm 22.2 KN 22.1 KN 0.380 kg 18 mm
47 N1013BMR1KR/ N1013BMR1KR 65 mm 100 mm 47.0 KN 51.0 KN 0.483 kg 18 mm
48 N1013BMR1/ N1013BMR1 65 mm 100 mm 47.0 KN 51.0 KN 0.483 kg 18 mm
49 N1013RSTPKR/ N1013RSTPKR 65 mm 100 mm 39.5 KN 49.5 KN 0.440 kg 18 mm
50 N1013RSTP/ N1013RSTP 65 mm 100 mm 39.5 KN 49.5 KN 0.440 kg 18 mm
51 N1013RXTPKR/ N1013RXTPKR 65 mm 100 mm 39.5 KN 49.5 KN 0.440 kg 18 mm
52 N1013RXTP/ N1013RXTP 65 mm 100 mm 39.5 KN 49.5 KN 0.440 kg 18 mm
53 N1013RSZTPKR/ N1013RSZTPKR 65 mm 100 mm 23.6 KN 24.5 KN 0.406 kg 18 mm
54 N1013RSZTP/ N1013RSZTP 65 mm 100 mm 23.6 KN 24.5 KN 0.406 kg 18 mm
55 N1013RXZTPKR/ N1013RXZTPKR 65 mm 100 mm 23.6 KN 24.5 KN 0.406 kg 18 mm
56 N1013RXZTP/ N1013RXZTP 65 mm 100 mm 23.6 KN 24.5 KN 0.406 kg 18 mm
57 N1014BMR1KR/ N1014BMR1KR 70 mm 110 mm 57.5 KN 63.0 KN 0.668 kg 20 mm
58 N1014BMR1/ N1014BMR1 70 mm 110 mm 57.5 KN 63.0 KN 0.668 kg 20 mm
59 N1014RSTPKR/ N1014RSTPKR 70 mm 110 mm 46.5 KN 57.0 KN 0.607 kg 20 mm
60 N1014RSTP/ N1014RSTP 70 mm 110 mm 46.5 KN 57.0 KN 0.607 kg 20 mm
61 N1014RXTPKR/ N1014RXTPKR 70 mm 110 mm 46.5 KN 57.0 KN 0.607 kg 20 mm
62 N1014RXTP/ N1014RXTP 70 mm 110 mm 46.5 KN 57.0 KN 0.607 kg 20 mm
63 N1014RSZTPKR/ N1014RSZTPKR 70 mm 110 mm 27.8 KN 28.5 KN 0.563 kg 20 mm
64 N1014RSZTP/ N1014RSZTP 70 mm 110 mm 27.8 KN 28.5 KN 0.563 kg 20 mm
65 N1014RXZTPKR/ N1014RXZTPKR 70 mm 110 mm 27.8 KN 28.5 KN 0.563 kg 20 mm
66 N1014RXZTP/ N1014RXZTP 70 mm 110 mm 27.8 KN 28.5 KN 0.563 kg 20 mm
67 N1015MRKR/ N1015MRKR 75 mm 110 mm 69.0 KN 74.5 KN 0.700 kg 20 mm
68 N1015MR/ N1015MR 75 mm 110 mm 69.0 KN 74.5 KN 0.700 kg 20 mm
69 N1015RSTPKR/ N1015RSTPKR 75 mm 110 mm 49.5 KN 63.0 KN 0.645 kg 20 mm
70 N1015RSTP/ N1015RSTP 75 mm 110 mm 49.5 KN 63.0 KN 0.645 kg 20 mm
71 N1015RXTPKR/ N1015RXTPKR 75 mm 110 mm 49.5 KN 63.0 KN 0.645 kg 20 mm
72 N1015RXTP/ N1015RXTP 75 mm 110 mm 49.5 KN 63.0 KN 0.645 kg 20 mm
73 N1015RSZTPKR/ N1015RSZTPKR 75 mm 110 mm 29.6 KN 31.5 KN 0.596 kg 20 mm
74 N1015RSZTP/ N1015RSZTP 75 mm 110 mm 29.6 KN 31.5 KN 0.596 kg 20 mm
75 N1015RXZTPKR/ N1015RXZTPKR 75 mm 110 mm 29.6 KN 31.5 KN 0.596 kg 20 mm
76 N1015RXZTP/ N1015RXZTP 75 mm 110 mm 29.6 KN 31.5 KN 0.596 kg 20 mm
77 N1016BMR1KR/ N1016BMR1KR 80mm 125mm 73.0kN 82.0kN 0.957kg 22mm
78 N1016BMR1/ N1016BMR1 80 mm 125 mm 73.0 KN 82.0 KN 0.957 kg 22 mm
79 N1016RSTPKR/ N1016RSTPKR 80 mm 125 mm 61.5 KN 78.5 KN 0.872 kg 22 mm
80 N1016RSTP/ N1016RSTP 80 mm 125 mm 61.5 KN 78.5 KN 0.872 kg 22 mm
81 N1016RXTPKR/ N1016RXTPKR 80 mm 125 mm 61.5 KN 78.5 KN 0.872 kg 22 mm
82 N1016RXTP/ N1016RXTP 80 mm 125 mm 61.5 KN 78.5 KN 0.872 kg 22 mm
83 N1016RSZTPKR/ N1016RSZTPKR 80 mm 125 mm 36.5 KN 39.5 KN 0.805 kg 22 mm
84 N1016RSZTP/ N1016RSZTP 80 mm 125 mm 36.5 KN 39.5 KN 0.805 kg 22 mm
85 N1016RXZTPKR/ N1016RXZTPKR 80 mm 125 mm 36.5 KN 39.5 KN 0.805 kg 22 mm
86 N1016RXZTP/ N1016RXZTP 80 mm 125 mm 36.5 KN 39.5 KN 0.805 kg 22 mm
87 N1017BMR1KR/ N1017BMR1KR 85 mm 130 mm 75.0 KN 86.0 KN 1.067 kg 22 mm
88 N1017BMR1/ N1017BMR1 85 mm 130 mm 75.0 KN 86.0 KN 1.067 kg 22 mm
89 N1017RSTPKR/ N1017RSTPKR 85 mm 130 mm 65.0 KN 86.0 KN 0.933 kg 22mm
90 N1017RSTP/ N1017RSTP 85 mm 130 mm 65.0 KN 86.0 KN 0.933 kg 22 mm
91 N1017RXTPKR/ N1017RXTPKR 85 mm 130 mm 65.0 KN 86.0 KN 0.933 kg 22 mm
92 N1017RXTP/ N1017RXTP 85 mm 130 mm 65.0 KN 86.0 KN 0.933 kg 22 mm
93 N1017RSZTPKR/ N1017RSZTPKR 85 mm 130 mm 38.5 KN 43.0 KN 0.859 kg 22 mm
94 N1017RSZTP/ N1017RSZTP 85 mm 130 mm 38.5 KN 43.0 KN 0.859 kg 22 mm
95 N1017RXZTPKR/ N1017RXZTPKR 85 mm 130 mm 38.5 KN 43.0 KN 0.859 kg 22 mm
96 N1017RXZTP/ N1017RXZTP 85 mm 130 mm 38.5 KN 43.0 KN 0.859 kg 22 mm
97 N1018MRKR/ N1018MRKR 90mm 140 mm 101 KN 114 KN 1.27 kg 24 mm
98 N1018MR/ N1018MR 90 mm 140 mm 101 KN 114 KN 1.27 kg 24 mm
99 N1019BMR1KR/ N1019BMR1KR 95 mm 145 mm 95.0 KN 114 KN 1.37 kg 24 mm
100 N1019BMR1/ N1019BMR1 95 mm 145 mm 95.0 KN 114 KN 1.37 kg 24 mm

Однорядные цилиндрические роликовые подшипники позволили решить несколько ключевых проблем в различных областях, которые в первую очередь отражены в следующих аспектах:

1. Отличная износостойкость:

Благодаря большой площади контакта роликов, скорость износа низкая, что делает их подходящими для высоконагруженного оборудования, требующего длительной стабильной работы.

2. Высокая жесткость и стабильность:

Эти подшипники демонстрируют минимальную деформацию под нагрузкой, демонстрируя высокую жесткость, что делает их особенно подходящими для таких применений, как шпиндели станков, требующих высокой точности и стабильности.

3. Эффективный контроль шума:

Высокоточные однорядные цилиндрические роликоподшипники благодаря точной установке, правильной смазке и современным системам контроля могут эффективно снизить уровень шума при работе и повысить общую производительность оборудования.

4. Приспособленность к высоким скоростям:

Прецизионные цилиндрические роликоподшипники могут выдерживать высокие скорости вращения, особенно после точной обработки внутреннего и наружного колец, сохраняя хорошую стабильность на высоких скоростях. Благодаря этому они широко используются в высокоскоростном оборудовании.


Повышение производительности и решения для однорядных цилиндрических роликовых подшипников

1. Пыле- и водонепроницаемая конструкция

Особенно в суровых условиях эксплуатации подшипники требуют достаточной защиты, чтобы предотвратить попадание пыли, грязи и других загрязнений внутрь подшипника. Конструкции уплотнений позволяют достичь этой цели, тем самым предотвращая влияние на рабочие характеристики и срок службы подшипника.

2. Оптимизация роликов

Оптимизация формы роликов позволяет снизить контактное напряжение, повысить грузоподъемность и долговечность. Обработка поверхности роликов позволяет снизить трение, повысить точность качения и грузоподъемность, а также продлить срок службы подшипника.

3. Повышенная точность изготовления

Использование передового зарубежного оборудования и технологий обработки, таких как прецизионное шлифование и суперфиниширование, повышает геометрическую точность внутренних и наружных колец и роликов, уменьшая ошибки обработки и улучшая точность вращения и качество обработки поверхности.

4. Улучшенные характеристики материала

Технологии нанесения поверхностных покрытий позволяют повысить износостойкость и коррозионную стойкость, эффективно продлевая срок службы подшипников, особенно в суровых условиях эксплуатации, где характеристики подшипников могут быть значительно улучшены.


Основные области применения однорядного цилиндрического роликового подшипника

1. Станки

В высокоточных станках однорядные прецизионные цилиндрические роликоподшипники используются для выдерживания больших нагрузок, обеспечивая точность и стабильность обработки.

2. Коробки осей локомотивов

Эти подшипники широко используются в буксовых узлах железнодорожных локомотивов. Их конструкция выдерживает высокие нагрузки и эффективно предотвращает попадание пыли и влаги, повышая надежность и срок службы.

3. Робототехника

В промышленных и сервисных роботах прецизионные цилиндрические роликоподшипники обеспечивают точность движений и высокую эффективность.

4. Высокоточные приборы:

В прецизионных измерительных приборах и оптическом оборудовании эти подшипники поддерживают вращающиеся компоненты, обеспечивая точность и стабильность прибора.
