Метрический миниатюрный радиальный шарикоподшипник

Изображения могут отличаться от продукта. Подробнее см. технические характеристики.

Стандарт

GB,ASTM/AISI,ГОСТ,BS,JIS,NF,DIN / VDEh

Материал

GCr15、5200、100Cr6、SUJ2

Диаметр внутреннего кольца

1mm-3mm

Диаметр наружного кольца

3mm-10mm

Вес

0.03g-1.65g

Бренд

QIBR/OEM/Neutral

Упаковка

QIBR/Standard Industrial Package/OEM

Применения

Machine tool spindle, centrifuge, booster pump, oil pump, blower, various gearboxes, laboratory equipment

Метрический миниатюрный радиальный шарикоподшипник

Filters

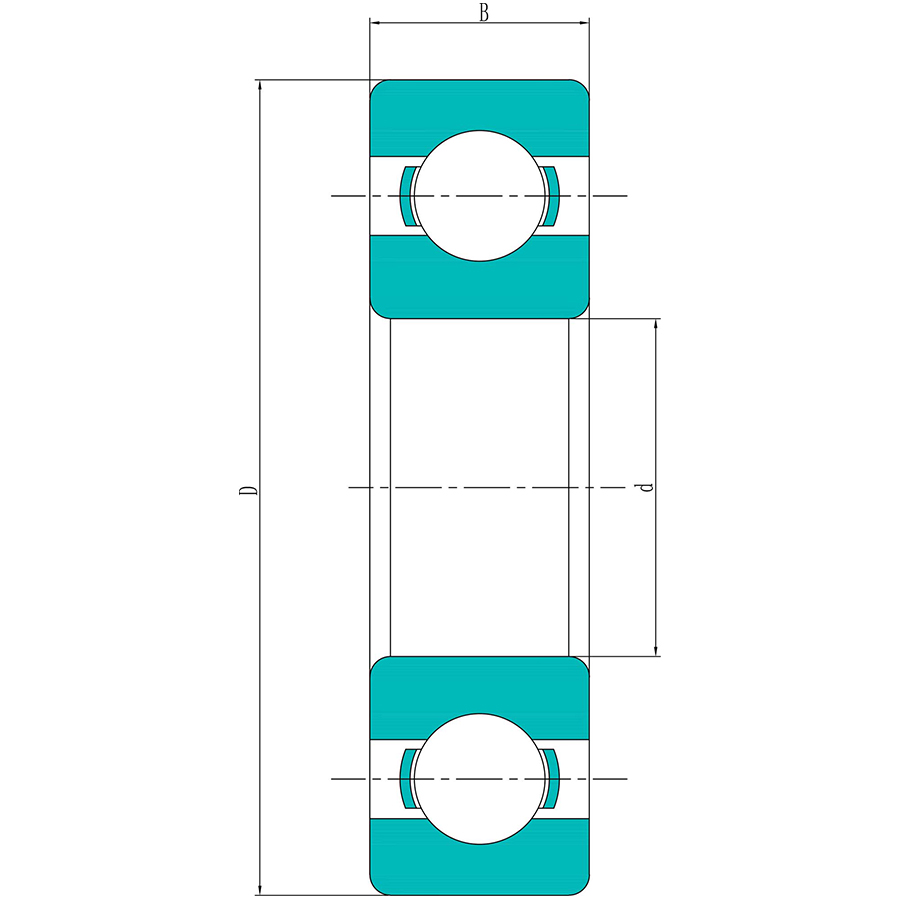

NO. Product Product Number Базовая динамическая нагрузка Базовая статическая нагрузка Внутренний диаметр (d) Наружный диаметр (D) Тип Ширина (B)
1 681/ 681 82 N 21 N 1 mm 3 mm Open 1 mm
2 691/ 691 120 N 21 N 1 mm 4 mm Open 1.6 mm
3 682/ 682 144 N 40 N 2 mm 5 mm Open 1.5 mm
4 682 682 ZZ 144 N 40 N 2 mm 5 mm Metallic Seal 2.3 mm
5 692/ 692 281 N 79 N 2 mm 6 mm Open 2.3 mm
6 692 692 2RS 281 N 79 N 2 mm 6 mm Rubber seal 3 mm
7 692 692 ZZ 281 N 79 N 2 mm 6 mm Metallic seal 3 mm
8 602/ 602 328 N 103 N 2 mm 7 mm Open 2.8 mm
9 602 602 2RS 328 N 103 N 2 mm 7 mm Rubber seal 3.5 mm
10 602 602 ZZ 328 N 103 N 2 mm 7 mm Metallic seal 3.5 mm
11 683/ 683 264 N 90 N 3 mm 7 mm Open 0.32 g 2 mm
12 683 683 2RS 264 N 90 N 3 mm 7 mm Rubber seal 2 mm
13 683 683 ZZ 264 N 90 N 3 mm 7 mm Metallic seal 2 mm
14 693/ 693 474 N 144 N 3 mm 8 mm Open 3 mm
15 693 693 2RS 474 N 144 N 3 mm 8 mm Rubber seal 3 mm
16 693 693 ZZ 474 N 144 N 3 mm 8 mm Metallic seal 3 mm
17 603/ 603 230 N 151 N 3 mm 9 mm Open 3 mm
18 603 603 ZZ 230 N 151 N 3 mm 9 mm Metallic seal 5 mm
19 623/ 623 536 N 175 N 3 mm 10 mm Open 4 mm
20 623 623 2RS 536 N 175 N 3 mm 10 mm Rubber seal 4 mm
21 623 623 ZZ 536 N 175 N 3 mm 10 mm Metallic seal 4 mm

Особенности и преимущества миниатюрных радиальных шарикоподшипников QIBR

Миниатюрные радиальные шарикоподшипники QIBR разработаны для удовлетворения критических эксплуатационных требований в различных областях промышленности и обладают следующими ключевыми преимуществами:

1. Миниатюризация

Внешние размеры миниатюрных радиальных шарикоподшипников очень малы: внутренний и внешний диаметры варьируются от нескольких миллиметров до чуть более десяти миллиметров. Они широко используются в компактных, высокоточных устройствах, где пространство ограничено.

2. Низкий уровень шума и высокая скорость

Изготовленные по высокоточным технологиям, эти подшипники отличаются низким уровнем шума при работе. Их конструкция обеспечивает стабильную работу на высоких скоростях, что делает их идеальными для устройств, требующих высоких скоростей вращения.

3. Низкое трение и долгий срок службы

Благодаря компактной внутренней структуре, эти подшипники минимизируют трение между телами качения и внутренним и наружным кольцами, снижая потери энергии и увеличивая срок службы.

4. Универсальность материалов

Миниатюрные радиальные шарикоподшипники QIBR изготавливаются из различных материалов, таких как нержавеющая сталь, углеродистая сталь и керамика, чтобы соответствовать требованиям различных сред.


Улучшение характеристик миниатюрных радиальных шарикоподшипников QIBR

1. Оптимизация смазки

Современные смазочные материалы, такие как синтетические или наносмазки, могут уменьшить износ и трение, повышая общую эффективность и долговечность. Правильные методы нанесения обеспечивают оптимальную производительность.

2. Оптимизация дорожек качения

Точная обработка геометрии дорожек качения, а также улучшение качества поверхности сводят к минимуму потери на трение и повышают эффективность работы.

3. Усовершенствованные тела качения

Использование высокоточных тел качения, таких как керамические шарики, повышает твердость поверхности и снижает износ, что обеспечивает превосходные эксплуатационные характеристики в сложных условиях.

4. Устойчивость к коррозии

Для применения в агрессивных средах такие материалы, как нержавеющая сталь, антикоррозийные покрытия или технологии обработки поверхности могут значительно повысить долговечность.

5. Тонкостенная конструкция

Для того чтобы разместить подшипники в небольших пространствах, они имеют тонкие стенки. Использование более тонких материалов при сохранении прочности и грузоподъемности позволяет достичь оптимального баланса между размерами и весом.


Основные области применения миниатюрных радиальных шарикоподшипников QIBR

1. Мобильные телефоны и компьютеры

Эти подшипники широко используются во вращающихся компонентах электронных устройств, таких как двигатели, вентиляторы, шариковые ролики и приводные системы в смартфонах, ноутбуках, мышах и клавиатурах.

2. Фотоаппараты

Миниатюрные подшипники играют ключевую роль в системах автофокусировки и механизмах стабилизации изображения в камерах.

3. Точные приборы и оптические устройства

Миниатюрные подшипники QIBR часто используются в микроскопах, телескопах, сканерах и других оптических приборах, обеспечивая плавную работу вращающихся компонентов, моторных приводов и других прецизионных механизмов.

4. Медицинское оборудование

Эти подшипники имеют решающее значение для высокоточных медицинских приборов, таких как хирургические роботы, системы визуализации (например, КТ и МРТ), стоматологические инструменты, включая бормашины, благодаря своей точности и надежности.

5. Электроинструменты

Миниатюрные радиальные шарикоподшипники используются в двигателях и системах перемещения электроинструментов, обеспечивая плавную работу и длительный срок службы.

6. Стоматологические инструменты

Благодаря высокой точности, компактности, высокоскоростным характеристикам и способности выдерживать значительные радиальные нагрузки эти подшипники идеально подходят для использования в стоматологических бормашинах.
