Радиальный шарикоподшипник с заливными пазами

Изображения могут отличаться от продукта. Подробнее см. технические характеристики.

Стандарт

GB,ASTM/AISI,ГОСТ,BS,JIS,NF,DIN / VDEh

Материал

GCr15、5200、100Cr6、SUJ2

Диаметр внутреннего кольца

25mm-110mm

Диаметр наружного кольца

62mm-180mm

Вес

0.24kg-5.4kg

Бренд

QIBR/OEM/Neutral

Упаковка

QIBR/Standard Industrial Package/OEM

Применения

Machine tool spindle, centrifuge, booster pump, oil pump, blower, various gearboxes, laboratory equipment

Радиальный шарикоподшипник с заливными пазами

Filters

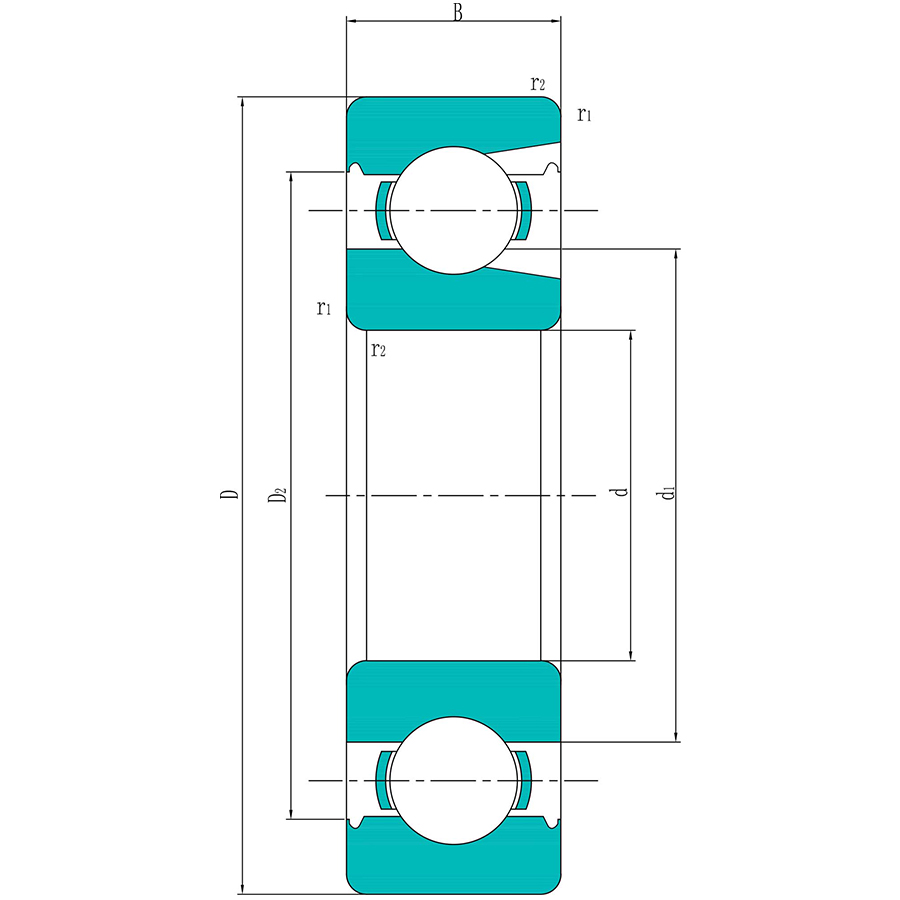

NO. Product Product Number Базовая динамическая нагрузка Базовая статическая нагрузка Внутренний диаметр (d) Наружный диаметр (D) Контрольная скорость Ширина (B)
1 305/ 305 22.9 KN 15.6 KN 25 mm 62 mm 20000 r/min 17 mm
2 305 305 NR 22.9 KN 15.6 KN 25 mm 62 mm 20000 r/min 17 mm
3 305 305 Z 22.9 KN 15.6 KN 25 mm 62 mm 20000 r/min 17 mm
4 305 305 ZNR 22.9 KN 15.6 KN 25 mm 62 mm 20000 r/min 17 mm
5 305 305 2Z 22.9 KN 15.6 KN 25 mm 62 mm 20000 r/min 17 mm
6 305 305 2ZNR 22.9 KN 15.6 KN 25 mm 62 mm 20000 r/min 17 mm
7 206/ 206 20.9 KN 16.3 KN 30 mm 62 mm 20000 r/min 16 mm
8 206 206 NR 20.9 KN 16.3 KN 30 mm 62 mm 20000 r/min 16 mm
9 206 206 Z 20.9 KN 16.3 KN 30 mm 62 mm 20000 r/min 16 mm
10 206 206 ZNR 20.9 KN 16.3 KN 30 mm 62 mm 20000 r/min 16 mm
11 206 206 2Z 20.9 KN 16.3 KN 30 mm 62 mm 20000 r/min 16 mm
12 206 206 2ZNR 20.9 KN 16.3 KN 30 mm 62 mm 20000 r/min 16 mm
13 306/ 306 29.7 KN 21.6 KN 30 mm 72 mm 18000 r/min 19 mm
14 306 306 NR 29.7 KN 21.6 KN 30 mm 72 mm 18000 r/min 19 mm
15 306 306 Z 29.7 KN 21.6 KN 30 mm 72 mm 18000 r/min 19 mm
16 306 306 ZNR 29.7 KN 21.6 KN 30 mm 72 mm 18000 r/min 19 mm
17 306 306 2Z 29.7 KN 21.6 KN 30 mm 72 mm 18000 r/min 19 mm
18 306 306 2ZNR 29.7 KN 21.6 KN 30 mm 72 mm 18000 r/min 19 mm
19 207/ 207 27.5 KN 22 KN 35 mm 72 mm 17000 r/min 17 mm
20 207 207 NR 27.5 KN 22 KN 35 mm 72 mm 17000 r/min 17 mm
21 207 207 Z 27.5 KN 22 KN 35 mm 72 mm 17000 r/min 17 mm
22 207 207 ZNR 27.5 KN 22 KN 35 mm 72 mm 17000 r/min 17 mm
23 207 207 2Z 27.5 KN 22 KN 35 mm 72 mm 17000 r/min 17 mm
24 207 207 2ZNR 27.5 KN 22 KN 35 mm 72 mm 17000 r/min 17 mm
24 307/ 307 34.7 KN 26.5 KN 35 mm 80 mm 16000 r/min 21 mm
25 307 307 NR 34.7 KN 26.5 KN 35 mm 80 mm 16000 r/min 21 mm
26 307 307 Z 34.7 KN 26.5 KN 35 mm 80 mm 16000 r/min 21 mm
27 307 307 ZNR 34.7 KN 26.5 KN 35 mm 80 mm 16000 r/min 21 mm
28 307 307 2Z 34.7 KN 26.5 KN 35 mm 80 mm 16000 r/min 21 mm
29 307 307 2ZNR 34.7 KN 26.5 KN 35 mm 80 mm 16000 r/min 21 mm
30 208/ 208 33.6 KN 27 KN 40 mm 80 mm 15000 r/min 18 mm
31 208 208 NR 33.6 KN 27 KN 40 mm 80 mm 15000 r/min 18 mm
32 208 208 Z 33.6 KN 27 KN 40 mm 80 mm 15000 r/min 18 mm
33 208 208 ZNR 33.6 KN 27 KN 40 mm 80 mm 15000 r/min 18 mm
34 208 208 2Z 33.6 KN 27 KN 40 mm 80 mm 15000 r/min 18 mm
35 208 208 2ZNR 33.6 KN 27 KN 40 mm 80 mm 15000 r/min 18 mm
36 308/ 308 45.7 KN 36 KN 40 mm 90 mm 14000 r/min 23 mm
37 308 308 NR 45.7 KN 36 KN 40 mm 90 mm 14000 r/min 23 mm
39 308 308 Z 45.7 KN 36 KN 40 mm 90 mm 14000 r/min 23 mm
40 309 309 NR 55 KN 44 KN 45 mm 100 mm 13000 r/min 25 mm
40 308 308 ZNR 45.7 KN 36 KN 40 mm 90 mm 14000 r/min 23 mm
41 308 308 2Z 45.7 KN 36 KN 40 mm 90 mm 14000 r/min 23 mm
41 309 309 Z 55 KN 44 KN 45 mm 100 mm 13000 r/min 25 mm
42 308 308 2ZNR 45.7 KN 36 KN 40 mm 90 mm 14000 r/min 23 mm
42 309 309 ZNR 55 KN 44 KN 45 mm 100 mm 13000 r/min 25 mm
43 209/ 209 35.2 KN 30 KN 45 mm 85 mm 14000 r/min 19 mm
43 309 309 2Z 55 KN 44 KN 45 mm 100 mm 13000 r/min 25 mm
44 209 209 NR 35.2 KN 30 KN 45 mm 85 mm 14000 r/min 19 mm
44 309 309 2ZNR 55 KN 44 KN 45 mm 100 mm 13000 r/min 25 mm
45 209 209 Z 35.2 KN 30 KN 45 mm 85 mm 14000 r/min 19 mm
45 210/ 210 39.1 KN 34.5 KN 50 mm 90 mm 13000 r/min 20 mm
46 209 209 ZNR 35.2 KN 30 KN 45 mm 85 mm 14000 r/min 19 mm
46 210 210 NR 39.1 KN 34.5 KN 50 mm 90 mm 13000 r/min 20 mm
47 209 209 2Z 35.2 KN 30 KN 45 mm 85 mm 14000 r/min 19 mm
47 210 210 Z 39.1 KN 34.5 KN 50 mm 90 mm 13000 r/min 20 mm
48 209 209 2ZNR 35.2 KN 30 KN 45 mm 85 mm 14000 r/min 19 mm
48 210 210 ZNR 39.1 KN 34.5 KN 50 mm 90 mm 13000 r/min 20 mm
49 309/ 309 55 KN 44 KN 45 mm 100 mm 13000 r/min 25 mm
49 210 210 2Z 39.1 KN 34.5 KN 50 mm 90 mm 13000 r/min 20 mm
50 210 210 2ZNR 39.1 KN 34.5 KN 50 mm 90 mm 13000 r/min 20 mm
51 310/ 310 64.4 KN 52 KN 50 mm 110 mm 11000 r/min 27 mm
52 310 310 NR 64.4 KN 52 KN 50 mm 110 mm 11000 r/min 27 mm
53 310 310 Z 64.4 KN 52 KN 50 mm 110 mm 11000 r/min 27 mm
54 310 310 ZNR 64.4 KN 52 KN 50 mm 110 mm 11000 r/min 27 mm
55 310 310 2Z 64.4 KN 52 KN 50 mm 110 mm 11000 r/min 27 mm
56 310 310 2ZNR 64.4 KN 52 KN 50 mm 110 mm 11000 r/min 27 mm
57 211/ 211 48.4 KN 44 KN 55 mm 100 mm 12000 r/min 21 mm
58 211 211 NR 48.4 KN 44 KN 55 mm 100 mm 12000 r/min 21 mm
59 211 211 Z 48.4 KN 44 KN 55 mm 100 mm 12000 r/min 21 mm
60 211 211 ZNR 48.4 KN 44 KN 55 mm 100 mm 12000 r/min 21 mm
61 211 211 2Z 48.4 KN 44 KN 55 mm 100 mm 12000 r/min 21 mm
62 211 211 2ZNR 48.4 KN 44 KN 55 mm 100 mm 12000 r/min 21 mm
63 311/ 311 79.2 KN 67 KN 55 mm 120 mm 10000 r/min 29 mm
64 311 311 NR 79.2 KN 67 KN 55 mm 120 mm 10000 r/min 29 mm
65 311 311 Z 79.2 KN 67 KN 55 mm 120 mm 10000 r/min 29 mm
66 311 311 ZNR 79.2 KN 67 KN 55 mm 120 mm 10000 r/min 29 mm
67 311 311 2Z 79.2 KN 67 KN 55 mm 120 mm 10000 r/min 29 mm
68 311 311 2ZNR 79.2 KN 67 KN 55 mm 120 mm 10000 r/min 29 mm
69 212/ 212 56.1 KN 50 KN 60 mm 110 mm 11000 r/min 22 mm
70 212 212 NR 56.1 KN 50 KN 60 mm 110 mm 11000 r/min 22 mm
71 212 212 Z 56.1 KN 50 KN 60 mm 110 mm 11000 r/min 22 mm
72 212 212 ZNR 56.1 KN 50 KN 60 mm 110 mm 11000 r/min 22 mm
73 212 212 2Z 56.1 KN 50 KN 60 mm 110 mm 11000 r/min 22 mm
74 212 212 2ZNR 56.1 KN 50 KN 60 mm 110 mm 11000 r/min 22 mm
75 312/ 312 91.3 KN 78 KN 60 mm 130 mm 9500 r/min 31 mm
76 312 312 NR 91.3 KN 78 KN 60 mm 130 mm 9500 r/min 31 mm
77 312 312 Z 91.3 KN 78 KN 60 mm 130 mm 9500 r/min 31 mm
78 312 312 ZNR 91.3 KN 78 KN 60 mm 130 mm 9500 r/min 31 mm
79 312 312 2Z 91.3 KN 78 KN 60 mm 130 mm 9500 r/min 31 mm
80 312 312 2ZNR 91.3 KN 78 KN 60 mm 130 mm 9500 r/min 31 mm
81 213/ 213 60.5 KN 58.5 KN 60 mm 120 mm 10000 r/min 23 mm
82 213 213 NR 60.5 KN 58.5 KN 60 mm 120 mm 10000 r/min 23 mm
83 213 213 Z 60.5 KN 58.5 KN 60 mm 120 mm 10000 r/min 23 mm
84 213 213 ZNR 60.5 KN 58.5 KN 60 mm 120 mm 10000 r/min 23 mm
85 213 213 2Z 60.5 KN 58.5 KN 60 mm 120 mm 10000 r/min 23mm
86 213 213 2ZNR 60.5 KN 58.5 KN 60 mm 120 mm 10000 r/min 23 mm
87 313/ 313 102 KN 90 KN 65 mm 140 mm 9000 r/min 33 mm
88 313 313 NR 102 KN 90 KN 65 mm 140 mm 9000 r/min 33 mm
89 313 313 Z 102 KN 90 KN 65 mm 140 mm 9000 r/min 33 mm
90 313 313 ZNR 102 KN 90 KN 65 mm 140 mm 9000 r/min 33 mm

Особенности и преимущества радиальных шарикоподшипников QIBR с заливными пазами

Радиальные шарикоподшипники QIBR с заливными пазами решают важнейшие задачи в различных областях промышленности, обладая следующими ключевыми преимуществами:

1. Более высокая грузоподъемность

Главной особенностью конструкции с заливными пазами является повышенная грузоподъемность. Благодаря размещению большего количества тел качения нагрузка распределяется по большей площади контакта, что позволяет подшипнику эффективно выдерживать более высокие нагрузки.

2. Повышенная долговечность

Оптимизированное распределение нагрузки повышает долговечность подшипника, позволяя ему сохранять высокие эксплуатационные характеристики в течение длительного срока службы.

3. Универсальность в сложных условиях эксплуатации

Эта конструкция особенно хорошо подходит для тяжелых и длительных условий эксплуатации, отлично зарекомендовав себя в приложениях с высокими требованиями к нагрузкам и сложными условиями работы.

Улучшение характеристик и решения для радиальных шарикоподшипников QIBR с заливными пазами

1. Увеличенная площадь контакта тел качения

Конструкция заполняющих пазов обеспечивает более равномерное распределение тел качения на дорожках качения, увеличивая площадь контакта между шариками и дорожками качения. Это позволяет подшипнику выдерживать большие радиальные и осевые нагрузки по сравнению со стандартными радиальными шарикоподшипниками.

2. Оптимизация дорожек качения

Улучшение геометрии и точности дорожек качения, а также повышение гладкости поверхности снижает трение и потери энергии, тем самым повышая эффективность работы.

3. Высококачественные тела качения

Улучшение качества поверхности и твердости тел качения снижает трение и износ. Использование высокоточных тел качения, таких как керамические шарики, значительно повышает эффективность работы подшипника в сложных условиях.

4. Коррозионностойкая конструкция

Для сложных условий эксплуатации, таких как морская или химическая промышленность, можно использовать такие материалы, как нержавеющая сталь, коррозионностойкие покрытия или усовершенствованную обработку поверхности, чтобы повысить устойчивость подшипника к коррозии.

Основные области применения радиальных шарикоподшипников QIBR с заливными пазами

1. Двигатели

Широко используются в автомобильных двигателях, особенно высокопроизводительных. Эти подшипники выдерживают значительные радиальные и осевые нагрузки, обладают превосходной смазкой и износостойкостью, обеспечивая стабильную работу в условиях высоких температур и больших нагрузок.

2. Системы трансмиссии

В автомобильных системах, таких как трансмиссии, дифференциалы и карданные валы, эти подшипники обеспечивают высокую грузоподъемность и долговечность, отвечая требованиям высокоскоростных и высоконагруженных операций.

3. Аэрокосмические двигатели

Эти подшипники используются в аэрокосмических двигателях и критических компонентах, обеспечивая исключительную грузоподъемность и надежную работу в условиях экстремальных температур и высоких скоростей.

4. Тяжелое оборудование

Обычно используются в кранах, экскаваторах, гидравлическом оборудовании и другой тяжелой технике, работающей в тяжелых условиях и при больших нагрузках. Эти подшипники повышают грузоподъемность и увеличивают срок службы оборудования.

5. Стиральные машины

Применяемые в системах привода стиральных машин, эти подшипники эффективно выдерживают большие нагрузки и высокоскоростные операции при минимальном уровне шума.

6. Электроинструменты

В электроинструментах эти подшипники способны выдерживать значительные осевые и радиальные нагрузки. Они особенно эффективны в высокоскоростных, вибронагруженных средах, поддерживая низкий уровень трения и обеспечивая более длительный срок службы при повышенной эффективности работы.
