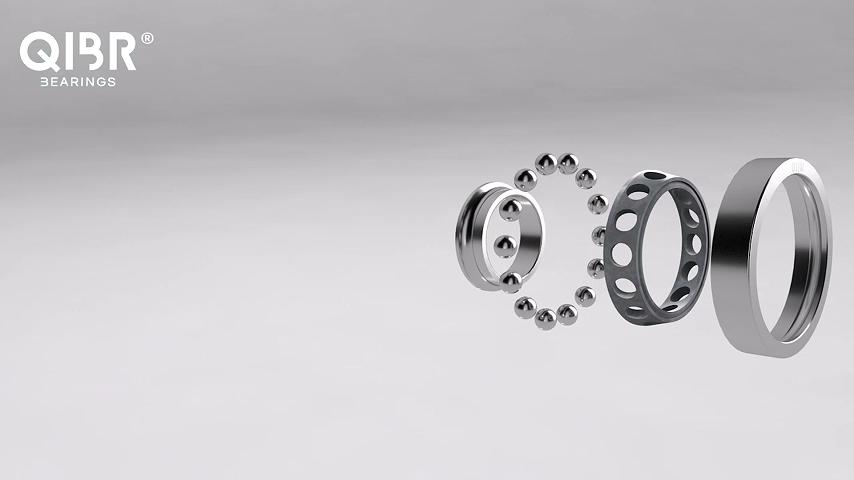

Изображения могут отличаться от продукта. Подробнее см. технические характеристики.
Стандарт
GB,ASTM/AISI,ГОСТ,BS,JIS,NF,DIN / VDEh,DIN / VDEh
Диаметр внутреннего кольца
15-1200mm
Диаметр наружного кольца
35mm-260mm
Вес
11mm-55mm
Материал
SKF3, ZGCr15, Stainless Steel, Heat-resistant Steel, Ceramic
Бренд
QIBR/OEM/Neutral
Упаковка
QIBR/Standard Industrial Package/OEM
Применения
Turbines, Pumps, Raiway Vehicles, Machine Tool Spindles, Motor Plants, Medical Equipment.
Pairing method
DB, DF, DT, DBD, DBB, SU
| NO. | Product | Product Number | Размер фаски (r1) | Угол контакта | Внутренний диаметр (d) | Наружный диаметр (D) | Размер фаски (r) | Ширина (B) |
|---|---|---|---|---|---|---|---|---|
| 1 |
|
15TAC02AT85 | 0.3 mm | 50° | 15 mm | 35 mm | 0.6 mm | 11 mm |
| 2 |
|
25TAC02AT85 | 0.6 mm | 50° | 25 mm | 52 mm | 1.0 mm | 15 mm |
| 3 |
|
TAC35-2T85 | 1.0 mm | 50° | 35 mm | 90 mm | 1.5 mm | 23 mm |
| 4 |
|
40TAC03AT85 | 1.0 mm | 50° | 40 mm | 90 mm | 1.5 mm | 23 mm |
| 5 |
|
45TAC03AT85 | 1.0 mm | 50° | 45 mm | 100 mm | 1.5 mm | 25 mm |
| 6 |
|
TAC45-2T85 | 1.0 mm | 50° | 45 mm | 110 mm | 2.0 mm | 27 mm |
| 7 |
|
50TAC03AT85 | 1.0 mm | 50 mm | 110 mm | 2.0 mm | 27 mm | |
| 8 |
|
55TAC03AT85 | 1.0 mm | 50° | 55 mm | 120 mm | 2.0 mm | 29 mm |
| 9 |
|
60TAC03AT85 | 1.1 mm | 50° | 60 mm | 130 mm | 2.1 mm | 31 mm |
| 10 |
|
80TAC03AM | 1.1 mm | 50° | 80 mm | 170 mm | 2.1 mm | 39 mm |
| 11 |
|
100TAC03CMC | 1.1 mm | 55° | 100 mm | 215 mm | 3.0 mm | 47 mm |
| 12 |
|
120TAC03CMC | 1.1 mm | 55° | 120 mm | 260 mm | 3.0 mm | 55 mm |
