Игольчатый подшипник HK 1612: компактный мощный агрегат для промышленного применения

Игольчатые подшипники являются незаменимыми компонентами современного оборудования, обеспечивая высокую грузоподъемность в компактной конструкции. Среди них модель HK 1612 выделяется как особенно универсальный и широко используемый представитель. В этой статье подробно рассматриваются технические характеристики, конструктивные особенности, области применения и факторы, которые необходимо учитывать при выборе игольчатого подшипника HK 1612.

Технические характеристики и конструктивные особенности

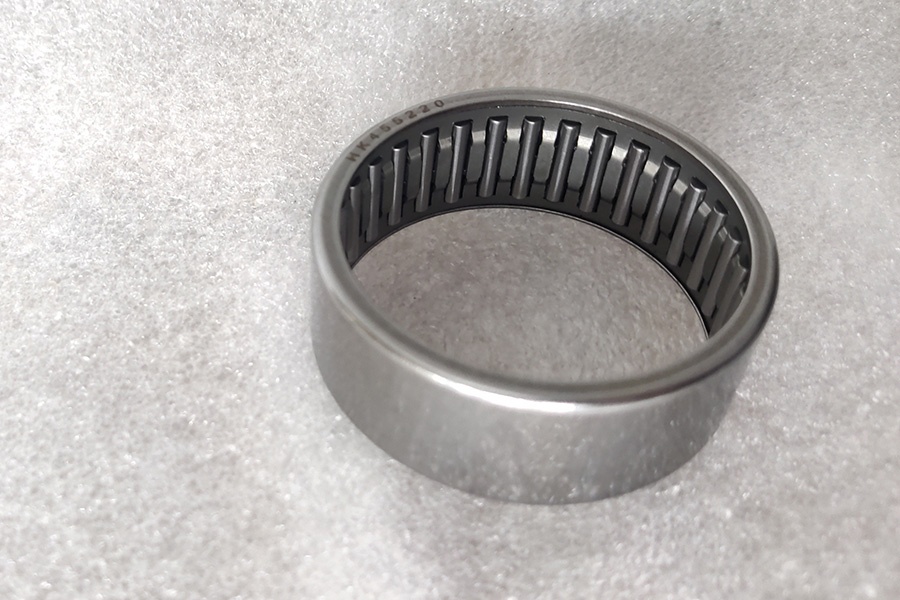

HK 1612 — это стандартизированный метрический игольчатый подшипник с вытянутой чашкой. Его размеры являются ключевым идентификатором: внутренний диаметр (Fw) составляет 16 мм, внешний диаметр (D) — 22 мм, а ширина (C) — 12 мм. Такое тонкое сечение делает его идеальным для применения в условиях, когда радиальное пространство сильно ограничено.

Подшипник обычно состоит из тонкого прецизионного наружного кольца (чашки), изготовленного из закаленной стальной ленты. Это наружное кольцо служит дорожкой качения для игольчатых роликов. Внутри набор игольчатых роликов с тонкой обработкой, направляемых стальным сепаратором, обеспечивает плавную работу и равномерное распределение нагрузки. Конструкция с открытыми концами облегчает установку и позволяет адаптироваться к различным валам.

 Несмотря на свои небольшие размеры, HK 1612 разработан для высокой производительности. Его базовая динамическая нагрузка (Cr) обычно составляет от 7,1 кН до 7,6 кН, а базовая статическая нагрузка (C0r) — от 9,2 кН до 9,8 кН. Это означает, что он может выдерживать значительные радиальные нагрузки для своего размера, как при непрерывной работе, так и в неподвижном состоянии. Предел усталостной нагрузки (Pu) составляет около 1,16 кН, что указывает на его способность выдерживать циклы нагрузки при определенных условиях.

 Еще одним преимуществом является скоростная способность. С предельной скоростью до 14 000 об/мин для масляной смазки и 9300 об/мин для смазки консистентной смазкой, он подходит для различных высокоскоростных применений. Вес подшипника составляет примерно 11-12 граммов, что способствует достижению целей по созданию легкой конструкции.

Основные технические характеристики игольчатого подшипника HK 1612

Внутренний диаметр (Fw)  16  мм

 Наружный диаметр (D)  22  мм

 Ширина (C)  12  мм

 Динамическая нагрузка (Cr)  7,1 - 7,6  кН

 Статическая нагрузка (C0r)  9,2 - 9,8  кН

 Предельная нагрузка при усталости (Pu)  ~1,16  кН

 Предельная скорость (масло)  До 14 000  об/мин

 Предельная скорость (смазка)  До 9300  об/мин

 Вес  ~0,012  кг

Применение и типичные области использования

Благодаря сочетанию небольших размеров и высокой грузоподъемности подшипник HK 1612 является предпочтительным выбором во многих отраслях промышленности.

Автомобильные системы: обычно используется в трансмиссиях, коробках передач, опорных точках коромысел и других узлах автомобилей, где пространство ограничено, но требуется надежное вращение.

Промышленное оборудование: этот подшипник широко используется в упаковочном оборудовании, печатных машинах, промышленных приводах, насосах и компрессорах. Его небольшая высота сечения позволяет создавать более компактные конструкции машин.

Сельскохозяйственное оборудование: в таких машинах, как комбайны, эти подшипники часто используются в различных тягах и вращающихся соединениях.

Двух- и трехколесные транспортные средства: компактный размер и высокая производительность делают этот подшипник выгодным выбором для компонентов мотоциклов и скутеров.

Бытовая техника: прочные и надежные подшипники, такие как HK 1612, могут быть частью механизмов в крупных бытовых приборах.

Примечания по выбору, установке и техническому обслуживанию

Выбор и правильное обращение с HK 1612 имеют решающее значение для обеспечения оптимальной производительности и долговечности.

1.  Требования к валу: Основной характеристикой игольчатых подшипников с вытянутой чашкой, таких как HK 1612, является то, что они требуют закаленного и отшлифованного вала. Внутренний дорожка качения формируется непосредственно на поверхности самого вала. Если вал не закален, необходимо использовать отдельное внутреннее кольцо (IR), например IR12x16x13, чтобы обеспечить подходящую закаленную дорожку качения.

2.  Подгонка корпуса: внешнее кольцо рассчитано на плотную посадку с натягом (прессовая посадка) в отверстие корпуса. Это фиксирует подшипник в осевом направлении без необходимости использования дополнительных удерживающих элементов, что упрощает конструкцию корпуса.

3.  Смазка: Правильная смазка имеет жизненно важное значение. Смазка консистентной смазкой широко используется из-за своей простоты, но смазка маслом позволяет достигать более высоких рабочих скоростей. Необходимо следовать рекомендациям производителей по типу смазки, количеству и интервалам повторной смазки. Перед установкой необходимо нанести смазку на подшипник и вал.

4.  Установка: При установке необходимо соблюдать осторожность. Наружное кольцо, имея тонкие стенки, может быть легко повреждено при неравномерном вдавливании. Рекомендуется использовать подходящие оправки или инструменты, чтобы избежать деформации подшипника.

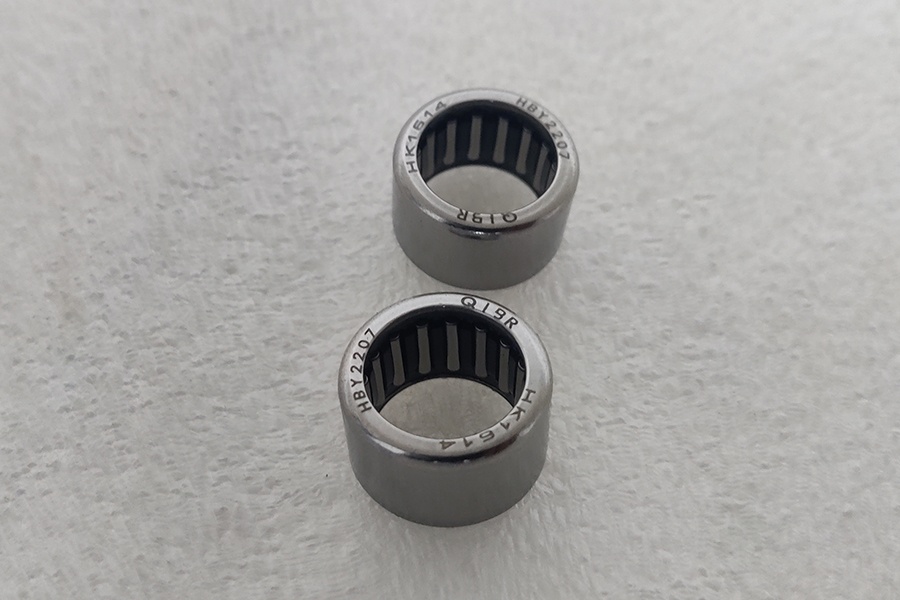

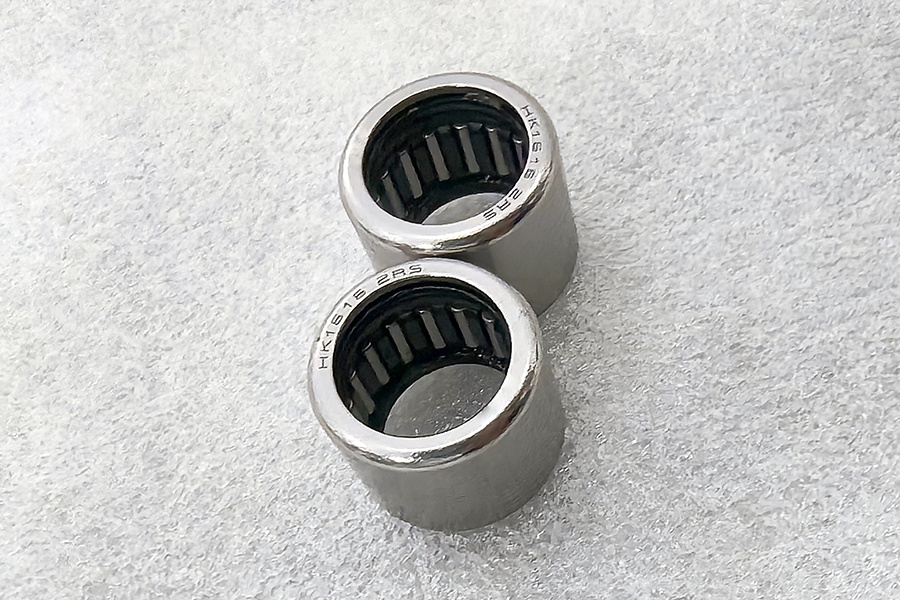

5.  Экологические соображения: для эксплуатации в загрязненных средах могут потребоваться дополнительные уплотнения (например, обозначенные суффиксами «-2RS» или «-ZZ»), хотя стандартный HK 1612 часто является открытым. Диапазон рабочих температур обычно составляет от -30 °C до 140 °C.

Преимущества и соображения

Преимущества:

Чрезвычайно высокая радиальная нагрузка для своего размера.

Компактная конструкция с очень низким поперечным сечением, что позволяет сэкономить место и вес.

Экономичное производство благодаря конструкции с вытянутой чашкой.

Возможность работы на высоких скоростях при соответствующей смазке.

Факторы, которые следует учитывать:

Требуется закаленный и отшлифованный вал или отдельное внутреннее кольцо.

Тонкое внешнее кольцо менее подходит для ударных нагрузок по сравнению с более тяжелыми подшипниками.

Как правило, не предназначено для передачи значительных осевых нагрузок.

Заключение

Игольчатый подшипник HK 1612 является замечательным примером инженерной эффективности, предлагая превосходное соотношение прочности и размера. Его стандартизированные размеры и надежная работа от таких производителей, как SKF, INA и других, сделали его основным компонентом в бесчисленных автомобильных, промышленных и потребительских приложениях. Понимая его технические характеристики, обеспечивая правильную установку на подходящий вал и обеспечивая адекватную смазку, конструкторы и инженеры по техническому обслуживанию могут в полной мере использовать возможности этого компактного мощного устройства для создания надежного и эффективного оборудования.
