Как установить игольчатые подшипники с полным комплектом?

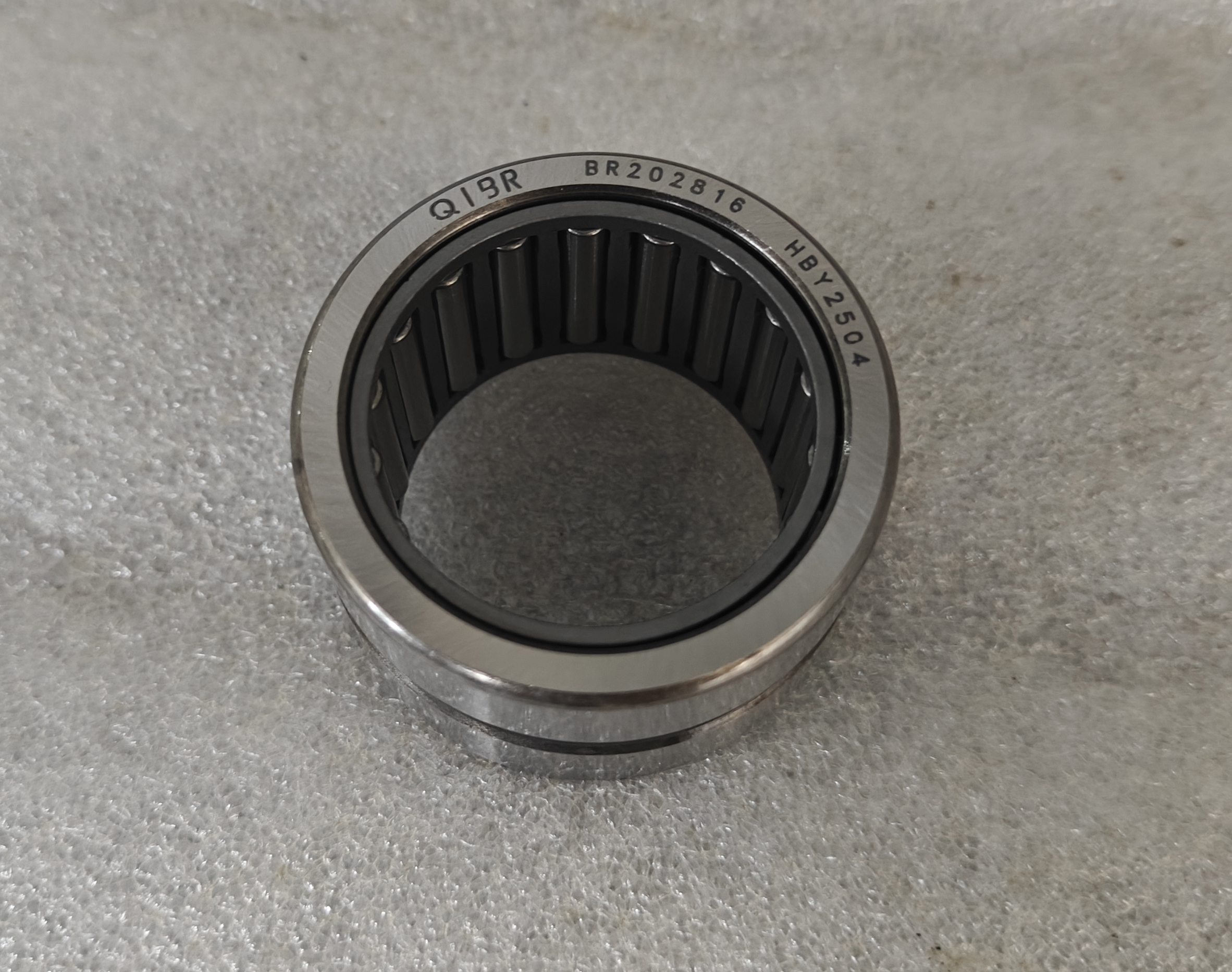

Игольчатые подшипники с полным комплектом роликов являются разновидностью стандартных игольчатых подшипников. Они отличаются отсутствием сепаратора, что позволяет полностью заполнить подшипник роликами между внутренним и внешним кольцами. Поскольку нет сепаратора, удерживающего ролики, во время установки необходимо соблюдать осторожность, чтобы ролики оставались на месте и были правильно выровнены.

1.Подготовка перед установкой игольчатых подшипников

• Проверьте размеры посадки: убедитесь, что вал и отверстие корпуса соответствуют допускам посадки подшипника.
• Смазка: нанесите тонкий слой смазки на внутреннюю поверхность наружного кольца подшипника, чтобы удержать ролики на месте.
• Подготовьте вспомогательные инструменты: используйте вспомогательную втулку или ролик для облегчения установки. Наружный диаметр должен быть на 0,1–0,3 мм меньше диаметра вала.

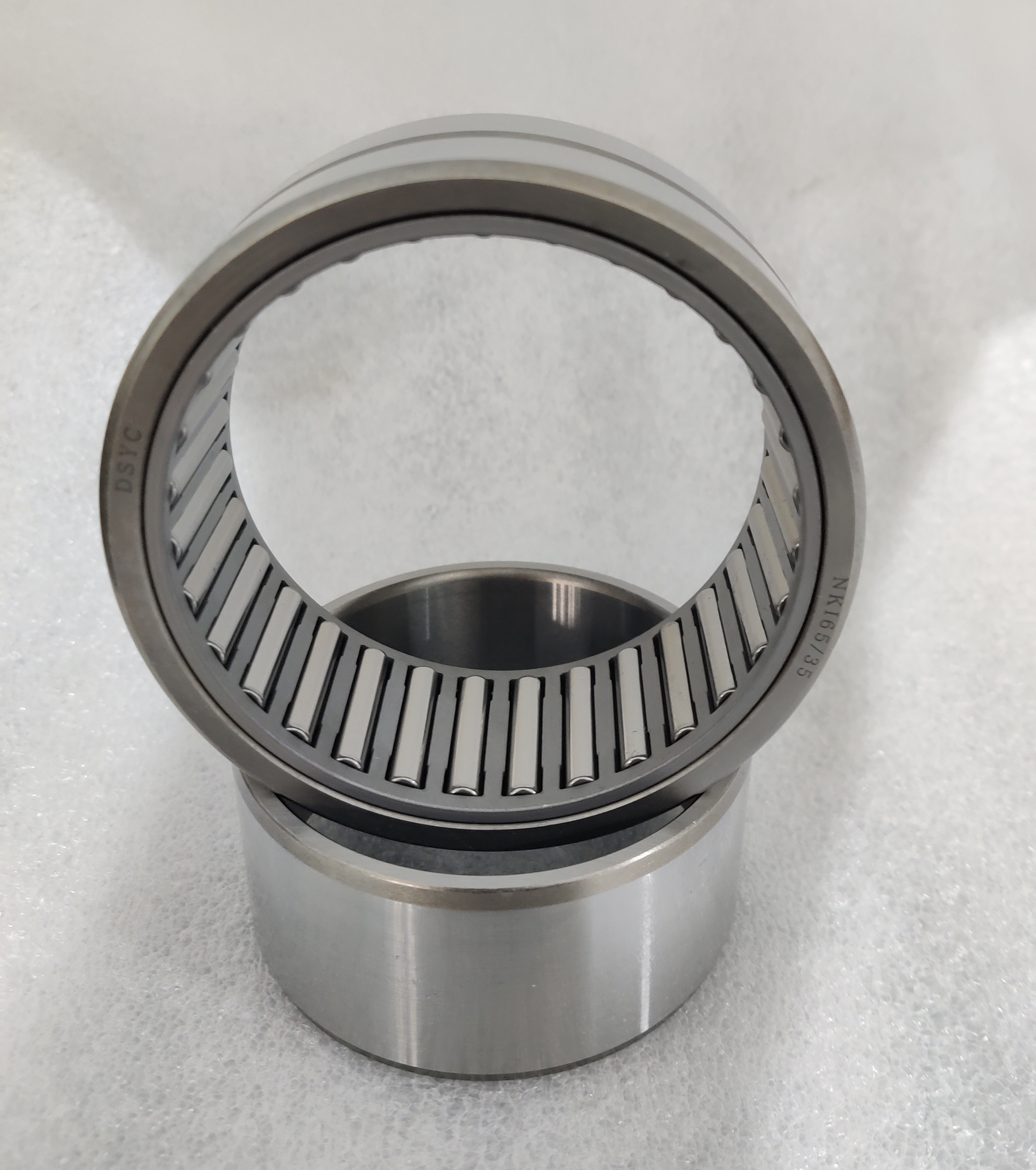

2.Установка с внутренним и внешним кольцом

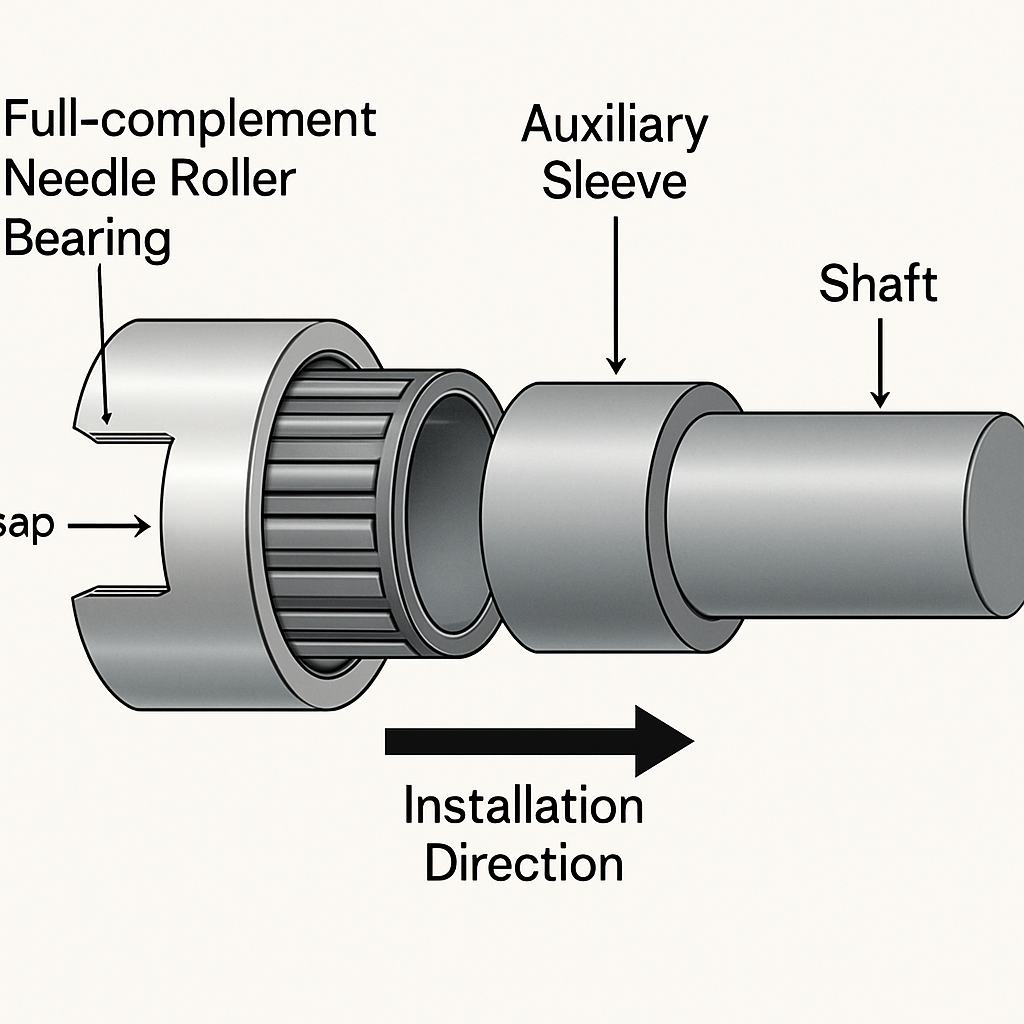

• Метод 1: Использование вспомогательной втулки для установки роликов в нужное положение

  I. Нанесите смазку на внутреннюю поверхность внешнего кольца.

  II. Вставьте ролики по одному вдоль дорожки качения (оставьте зазор 0,5 мм при установке последнего ролика).

  III. Вставьте вспомогательную втулку (используемую вместо вала или внутреннего кольца) во внешнее кольцо, образуя непрерывный направляющий путь.

  IV. Выровняйте втулку с торцевой поверхностью вала (или внутренним кольцом) и медленно вдавливайте подшипник внутрь с помощью пресса или молотка с мягким наконечником.

  V. По мере продвижения подшипника внутрь вал вытолкнет вспомогательную втулку, завершив установку.

• Метод 2: сначала вставьте втулку, затем установите ролики

  I. Слегка смажьте внешнюю поверхность вспомогательной втулки маслом.

  II. Вставьте втулку во внешнее кольцо, чтобы сформировать кольцевое пространство.

  III. Поместите ролики в кольцевой зазор по одному (оставив зазор 0,5 мм для последнего ролика).

  IV. Вставьте вал, чтобы вытолкнуть вспомогательную втулку, завершив процесс.

3. Установка игольчатых подшипников без внутреннего или внешнего колец

Без внутреннего кольца:

• Нанесите смазку на поверхность вала.
• Установите ролики по одному непосредственно на вал.
• Оставьте зазор 0,5 мм перед установкой последнего ролика.
• Вставьте внешнее кольцо или сопрягаемый компонент на место.

Без внутреннего кольца:

• Нанесите смазку на отверстие корпуса.
• Установите ролики по одному непосредственно в отверстие.
• Оставьте зазор 0,5 мм в конце.
• Вставьте внутренний компонент (например, вал) для завершения установки.

4. Важные замечания

• Не вставляйте последний ролик с усилием, так как это может привести к заклиниванию подшипника.
• Не пропускайте ролики, так как это может привести к чрезмерному зазору, что вызовет перекос или поломку роликов во время работы.
• Для подшипников с игольчатыми роликами с вытянутой чашкой используйте для установки пресс вместо молотка, чтобы избежать локальной деформации тонкостенного наружного кольца.

Для получения дополнительной информации, пожалуйста, обращайтесь в QIBR.
