Рассчитайте распределение напряжений по ширине роликов подшипника

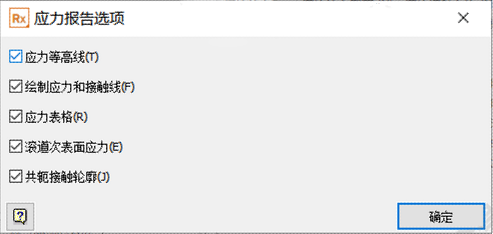

Чтобы просмотреть напряжения в роликах подшипника, выберите пикбокс Rolling Element Stress. Появится окно Stress Report Options, в котором можно выбрать нужные параметры. Параметры поверхностных напряжений доступны только для шарикоподшипников. Выберите все опции, чтобы отобразить наиболее подробные результаты напряжений тел качения.

Во время расчета ролик разрезается на множество тонких ломтиков и рассчитывается напряжение на каждом из них. Обычно толщина срезов согласована в программном обеспечении, но для барабанных роликов толщина срезов автоматически корректируется на закругленных углах. Эта регулировка улучшает плавность перехода от прогнозируемого срока службы к изменениям напряжения при изменении параметров профиля ролика.

Отчет включает следующее:

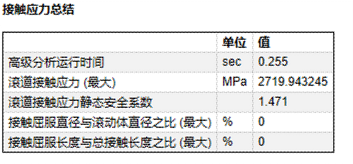

• Максимальное контактное напряжение и коэффициент безопасности по напряжению - отношение расчетного максимального контактного напряжения подшипника к максимально допустимому контактному напряжению. Обычно контактное напряжение подшипников качения не должно превышать 4 ГПа. Напряжение, превышающее это значение, может вызвать необратимую деформацию тел качения или дорожек качения, что приведет к серьезному разрушению контакта.

• Профили контактных напряжений - отчет о внутренних контактных напряжениях подшипника представляет собой кривую длины ролика и контактного напряжения, показывающую результаты контактных напряжений для внутренней и внешней дорожек качения в виде двух графиков.

В результате расчета получается кривая напряжений с гладкими, равномерными и симметричными краями. Пик напряжений приходится на середину ширины ролика. Если подшипник сильно смещен, профиль контактных напряжений будет перекошен, а ролики с сильными краевыми нагрузками будут иметь очень большие пики напряжений на краях.

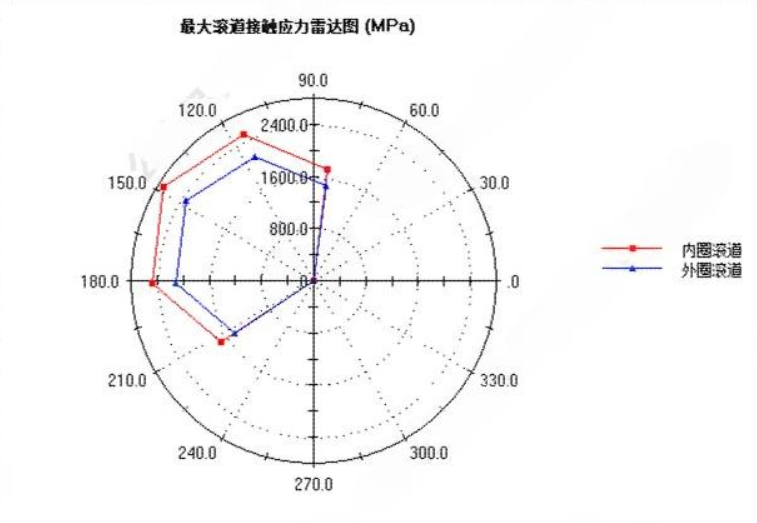

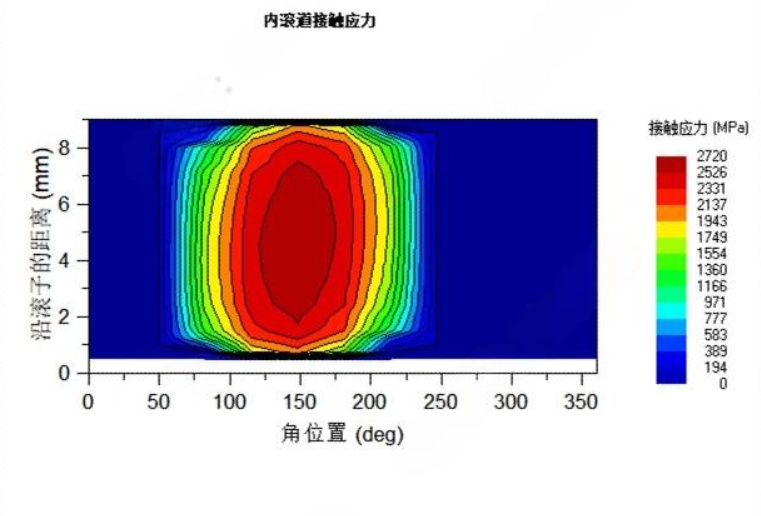

• Контурные графики контактных напряжений - Результаты расчета напряжений также используются для построения контурных графиков контактных напряжений на поверхности дорожки качения. Как показано на графике распределения нагрузки, максимальное напряжение также возникает при 148 градусах.

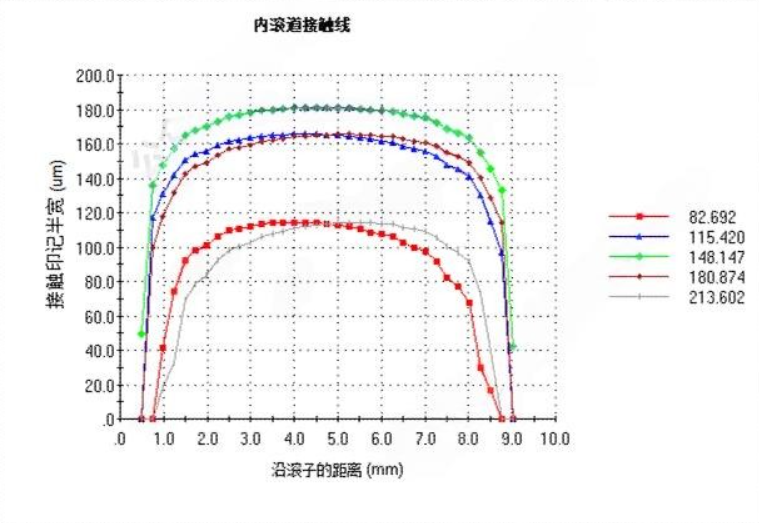

• Графики отпечатков - ширина контактного пятна на внутренней и внешней дорожках качения также может быть построена в виде линейного графика. Ширина пятна контакта ролика отображается на дорожке качения по всей длине ролика и определяется как половина ширины эллипса контакта в определенной точке. Таким образом, площадь контакта пропорциональна контактному напряжению.

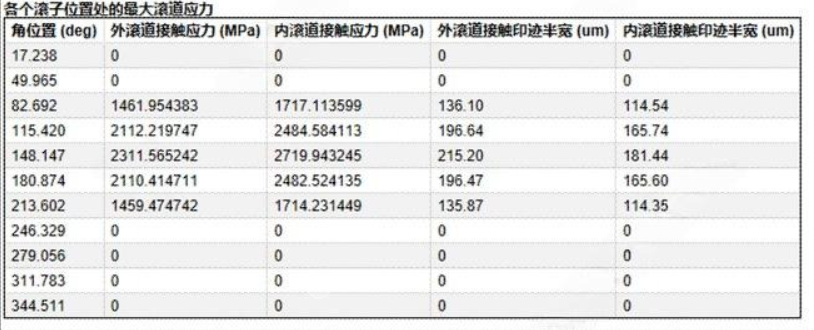

• Максимальное напряжение на каждом ролике - В этой таблице приведены максимальное контактное напряжение и максимальный след от контакта для каждого ролика.

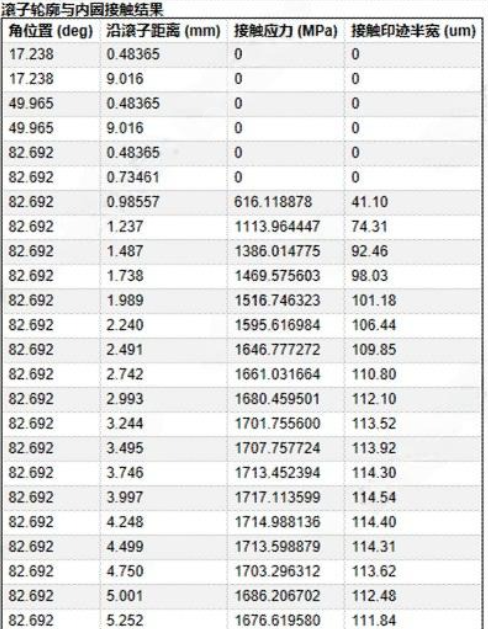

• Полная таблица результатов стресса - полный отчет обо всех результатах.

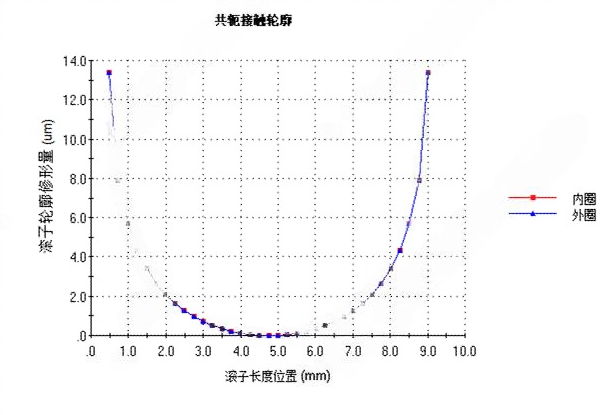

• Сопряженный профиль контакта - комбинированный профиль роликов и дорожек качения, представленный на графиках и в таблицах. Этот профиль можно использовать для уменьшения влияния несоосности при изменении условий нагрузки и повышения прочности.
