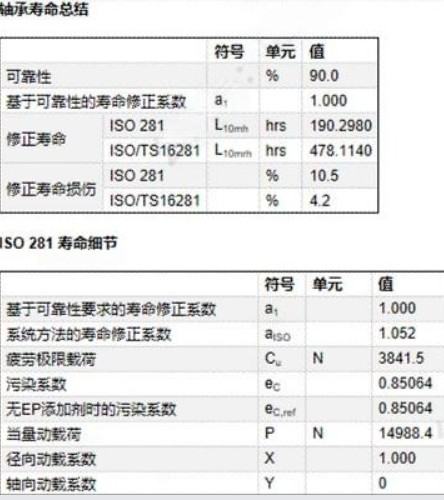

Отчет об анализе ресурса подшипников

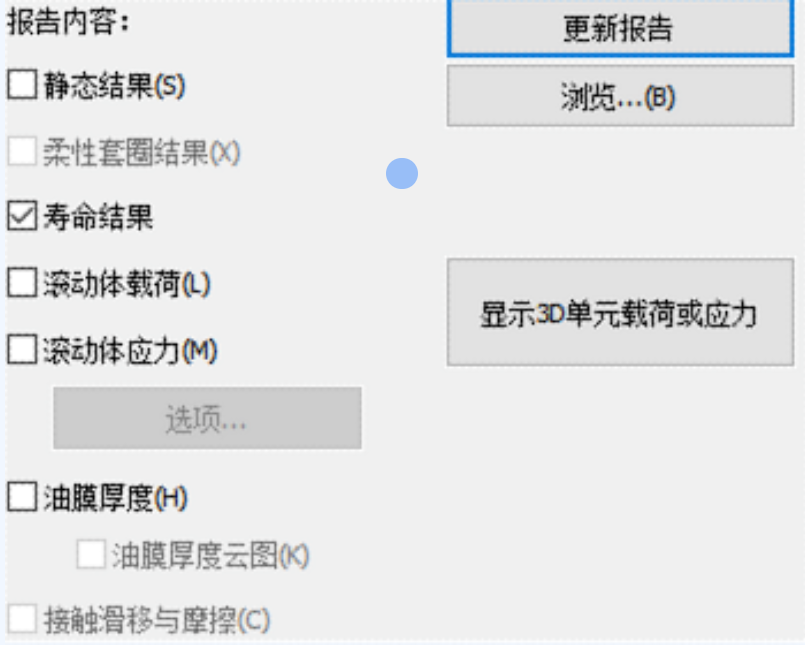

Выберите Lifetime Results и нажмите Update Report.

1. ISO 281

2. Ромакс скорректировал ISO 281

3. ISO/TS 16281 Basic

4. ISO/TS 16281 Advanced

5. DIN ISO Supplemental

6. Romax с поправкой DIN ISO Supplemental

7. Romax Advanced Life

Существует два способа выполнения расчетов по стандарту TS 16281: базовый и расширенный.

В базовом методе расчета значение каппа рассчитывается на основе отношения фактической вязкости смазочного материала к требуемой вязкости, а параметры масляной пленки не используются.

В усовершенствованном методе для расчета параметров масляной пленки используется толщина масляной пленки, на основе которой рассчитывается значение каппа. ISO/TS 16281 и алгоритмы расширенного срока службы Romax требуют от пользователей наличия модулей расширенного анализа подшипников.

Вы можете повторить описанные выше операции и анализ для других условий (например, 80%, 60%, 40%, 20% нагрузки), чтобы получить соответствующие результаты расширенного анализа подшипников.

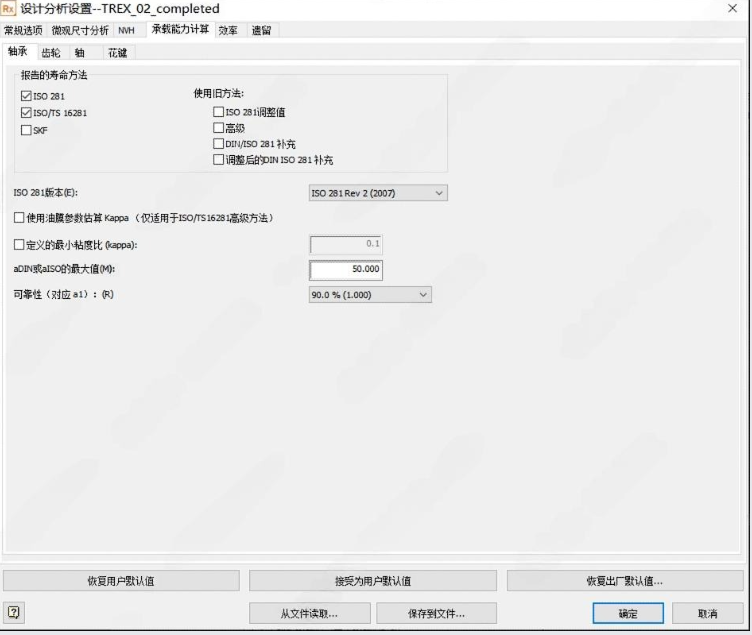

Чтобы убедиться в том, что выбран нужный метод расчета ресурса, вам может понадобиться вернуться в окно редуктора, открыть окно Analysis (Анализ), перейти на вкладку Setup (Настройка) и выбрать подвкладку Load Capacity Calculation Bearings (Расчет грузоподъемности подшипников). В окне Анализ настроек выберите в верхнем поле опций метод ISO/TS 16281, если он еще не выбран, и выберите ISO 281 Rev 2 (2007).

Методы расчета срока службы подшипников Romax

За годы работы компания Romax разработала различные методы расчета долговечности подшипников. Мы рекомендуем пользователям использовать два метода: ISO 281 и ISO 281/TS 16281.

Если выбран ISO 281/TS 16281, то для расчета ресурса будет использоваться либо базовый, либо расширенный метод. Если в разделе Advanced Bearing Details установлено значение Estimate, будет использоваться базовый метод. Если пользователь задает раздел Advanced Bearing Details, то используется метод Advanced. Для целей данного руководства мы отключим функцию определения сметы, но не будем изменять заданные значения。

Стандарт ISO 281 Rev 2 (2007) позволяет рассчитать коэффициент долговечности aISO с учетом влияния смазки и чистоты. Если вы хотите получить более точное приближение к фактическому сроку службы подшипника, вам необходимо задать свойства смазки. В подменю «Смазочный материал» задайте такие параметры, как вязкость и температура, чтобы завершить расчет. О смазочных материалах мы расскажем в задании 5.
