Что такое универсальный шарикоподшипник QIBR?

В сложном балете современной промышленности, где главенствуют эффективность и бесперебойное движение, на первый взгляд простой компонент играет ключевую, часто незаметную роль: универсальный шарикоподшипник, также известный как шариковый переходник или просто универсальный шарик. Этот гениальный прибор — гораздо больше, чем просто подшипник. Он является стержнем, обеспечивающим легкое движение во всех направлениях в бесчисленных областях применения, от оживленных полов глобальных складов до высокоточных сред автоматизированных сборочных линий. Но что же именно скрывается под его неприметным внешним видом, придавая ему такую универсальную мощь?

Больше, чем просто вращение: суть многонаправленности

В отличие от традиционных роликовых или шариковых подшипников, предназначенных в первую очередь для линейного или радиального вращения вдоль фиксированной оси, универсальный шарикоподшипник разработан для свободного перемещения по плоскости. Его основная цель — позволить размещенным на нем объектам — будь то тяжелый поддон, хрупкая деталь или багаж — плавно скользить в любом направлении по плоской поверхности с минимальными усилиями. Эта фундаментальная способность, всенаправленное движение, превращает транспортировку материалов из трудоемкого, многоэтапного процесса в плавное, интуитивное движение.

Разбор конструкции: точность в простоте

Элегантность универсального шарикового подшипника заключается в его эффективной конструкции, которая обычно состоит из двух ключевых элементов, размещенных в прочном корпусе:

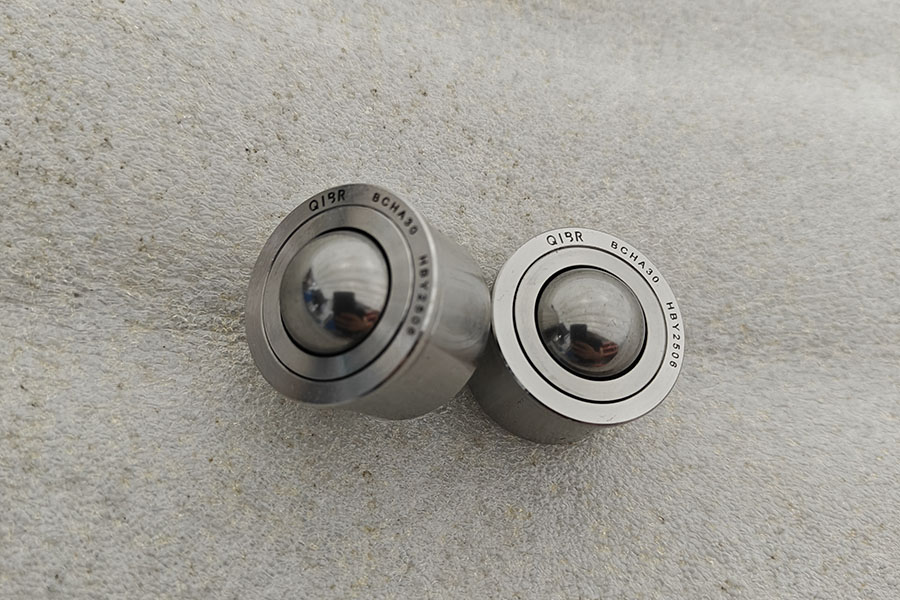

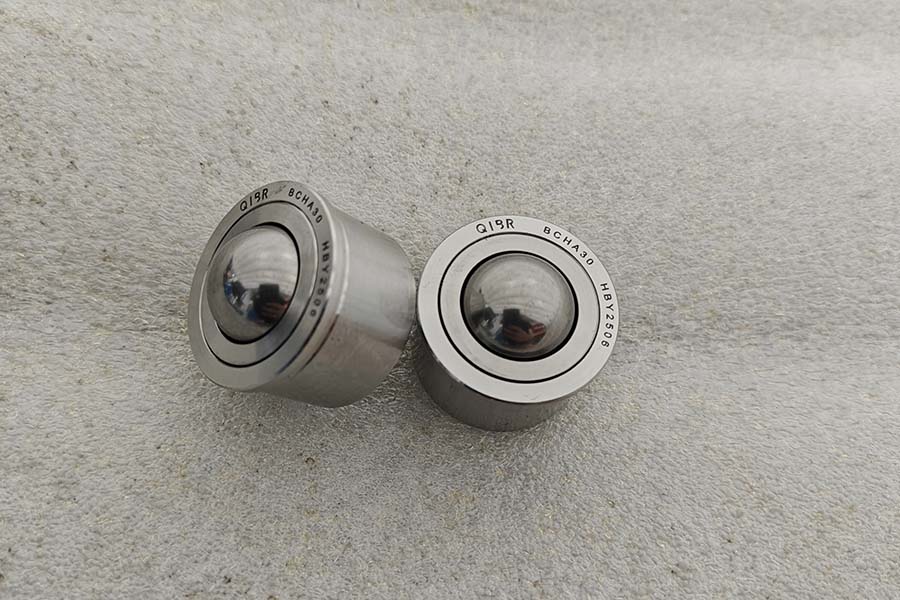

1.  Несущая сфера: это большой видимый шарик, часто изготовленный из закаленной стали, нержавеющей стали или инженерных полимеров. Он образует точку прямого контакта с нагрузкой сверху.

2.  Опорный шариковый массив: В точно обработанном сферическом гнезде под шариком, несущим нагрузку, находится слой более мелких, свободно вращающихся шариков. Эти более мелкие шарики действуют как миниатюрные подшипники, значительно снижая трение, с которым сталкивается основной шарик, несущий нагрузку.

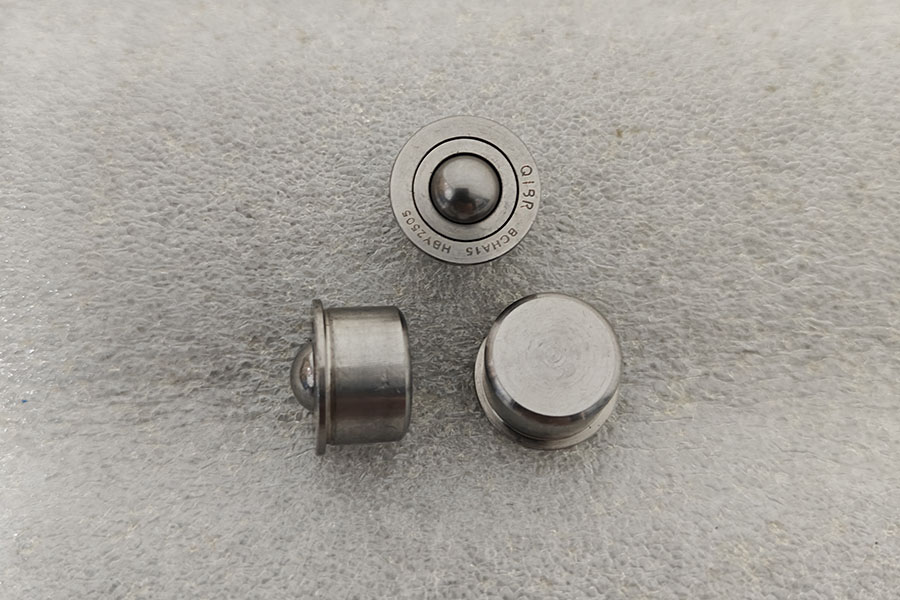

Эта конфигурация имеет решающее значение. Когда на шарик, несущий нагрузку, действует сила в любом горизонтальном направлении, он не скользит, а легко катится. Шарик, несущий нагрузку, вращается на более мелких опорных шариках, которые сами вращаются в своем гнезде. Это многослойное качение, заменяющее трение скольжения трением качения, является секретом чрезвычайно низкого сопротивления и плавной работы устройства. Корпус, обычно из металла (нержавеющей или углеродистой стали) или высокопрочного пластика, обеспечивает структурную целостность, защищает внутренние компоненты и часто имеет монтажные отверстия (резьбовые или сквозные) для надежной установки на оборудование, конвейеры или платформы.

Материаловедение: адаптация характеристик к требованиям

Выбор материалов как для шариков, так и для корпуса имеет первостепенное значение и определяется конкретными эксплуатационными требованиями:

Нержавеющая сталь (например, 440C, 304/316): Лучший выбор для сложных условий эксплуатации. Обладает превосходной коррозионной стойкостью, высокой грузоподъемностью, хорошими износостойкими характеристиками и подходит для пищевой промышленности, фармацевтики, морских применений или использования на открытом воздухе в условиях влажности или воздействия химических веществ. Часто используется как для шариков, так и для корпуса.

Углеродистая сталь (закаленная и шлифованная): Обеспечивает превосходную грузоподъемность и износостойкость при более низкой стоимости, чем нержавеющая сталь. Идеально подходит для промышленных применений с высокими нагрузками в сухих или контролируемых условиях. Требует защитных покрытий или гальванического покрытия (например, цинком или хромом), если требуется коррозионная стойкость.

Инженерные пластики (например, ацеталь/POM, нейлон, PEEK): обладают врожденной коррозионной стойкостью, легкостью, электрической изоляцией, бесшумной работой и стойкостью к некоторым химическим веществам. Идеально подходят для более легких нагрузок, чистых помещений (с низким уровнем образования частиц), зон контакта с пищевыми продуктами или применений, где контакт металла с металлом нежелателен. Грузоподъемность, как правило, ниже, чем у металлических аналогов.

Специальные материалы: для экстремальных температур (высоких или низких), сверхвысокого вакуума или высокоабразивных сред могут использоваться специальные сплавы или керамика, хотя это менее распространено.

Неоспоримые преимущества: почему шарикоподшипники UniversalBall доминируют на рынке

Уникальная конструкция обеспечивает значительные эксплуатационные преимущества:

1.  Полноценное всенаправленное перемещение: отличительная особенность. Объекты можно без усилий толкать, тянуть или поворачивать в любом направлении без необходимости поднимать или перемещать сам подшипниковый узел. Это обеспечивает беспрецедентную маневренность и точное позиционирование.

2.  Исключительно низкое трение: механизм качения шариков сводит сопротивление к минимуму, значительно ниже, чем у скользящих поверхностей или даже многих других типов подшипников. Это напрямую приводит к снижению усилий оператора, меньшему энергопотреблению для систем с приводом и более плавному движению для хрупких грузов.

3.  Высокая грузоподъемность в компактной форме: несмотря на относительно небольшой размер, эти узлы рассчитаны на значительные статические и динамические нагрузки. Распределение нагрузки по нескольким опорным шарикам позволяет даже компактным узлам выдерживать значительный вес.

4.  Долговечность и длительный срок службы: изготовленные из износостойких материалов и использующие трение качения, универсальные шарикоподшипники обеспечивают отличную долговечность, особенно при правильном обслуживании и выборе с учетом нагрузки и условий эксплуатации. Герметичные варианты защищают внутренние компоненты от пыли и мусора.

5.  Универсальность и простота интеграции: доступные в широком диапазоне размеров (диаметр от менее чем одного дюйма до нескольких дюймов), номинальной нагрузки и материалов, они могут быть интегрированы в новые конструкции или относительно легко модернизированы в существующих системах с помощью монтажных креплений.

6.  Низкие эксплуатационные расходы: герметичные агрегаты часто не требуют смазки в течение всего срока службы, особенно агрегаты на полимерной основе. Металлические агрегаты могут требовать периодической смазки в зависимости от условий эксплуатации и рабочего цикла.

Повсеместное применение: когда всенаправленность преобразует отрасли

Практическое применение универсальных шарикоподшипников обширно и постоянно расширяется:

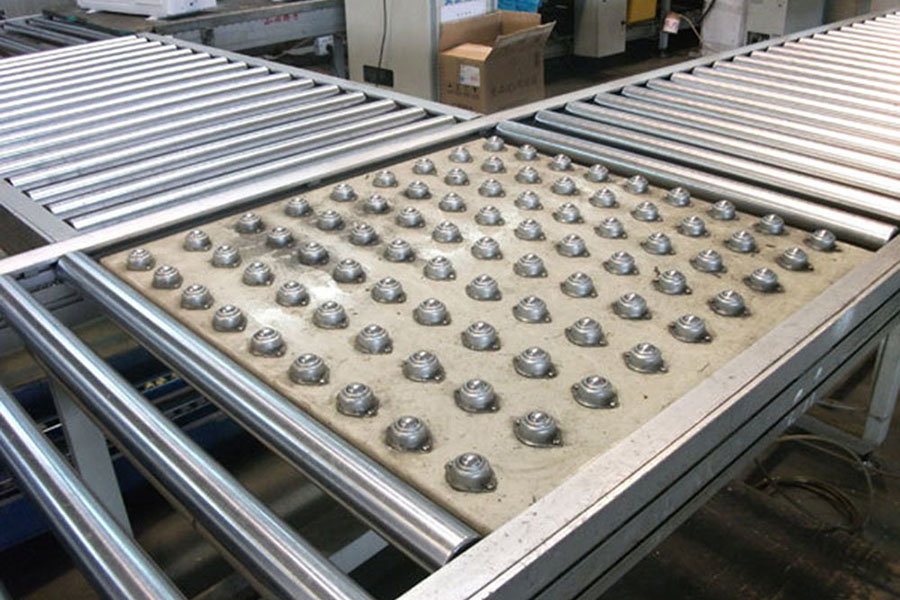

Перемещение материалов и логистика: сердце конвейерных перегрузочных пунктов, позволяющее без усилий менять направление движения упаковок, контейнеров и поддонов. Неотъемлемая часть гравитационных конвейеров, конвейеров с приводными роликами, шариковых поворотных столов, поворотных столов и сортировочных систем. Необходимо для погрузочных доков.

Склады и распределительные центры: позволяют вручную маневрировать тяжелыми поддонами с помощью гидравлических тележек по полу или перевалочным станциям. Используются на станциях комплектования заказов и в системах поточного транспорта тележек.

Аэропорты и центры обработки посылок: важнейшие компоненты систем обработки багажа (BHS) для плавной передачи багажа между конвейерами и досмотровыми машинами. Незаменимы для высокоскоростных сортировочных центров посылок.

Производство и сборка: облегчают точное позиционирование тяжелых заготовок, приспособлений и инструментов на сборочных линиях, обрабатывающих центрах (поворотных индексных столах), сварочных приспособлениях и станциях контроля. Используются в периферийных устройствах роботизированных рабочих ячеек.

Автомобильная промышленность: используются на сборочных линиях для позиционирования кузовов и компонентов автомобилей, в малярных цехах и в испытательном оборудовании.

Печатное и упаковочное оборудование: используются для направления и позиционирования рулонов бумаги, картонных коробок и готовой продукции по сложным траекториям движения оборудования.

Мебель и витрины: используются в вращающихся витринах, выдвижных ящиках для тяжелых грузов и передвижных стеллажах.

Аэрокосмическая и оборонная промышленность: используется в специализированном оборудовании для транспортировки крупных компонентов и в наземном вспомогательном оборудовании.

Медицинское и лабораторное оборудование: обеспечивает плавное и точное перемещение тележек, диагностического оборудования и компонентов в чистых помещениях (часто с использованием пластиковых узлов).

Заключение: бесшумный помощник современного движения

Универсальный шарикоподшипник, хотя и часто скрытый под грузами, которые он несет, является фундаментальным фактором современной промышленной эффективности и эргономики. Его способность обеспечивать практически бесфрикционное движение во всех направлениях решает бесчисленные проблемы транспортировки материалов, оптимизирует операции, снижает физическую нагрузку и ускоряет рабочие процессы в огромном количестве секторов. От обеспечения доставки вашего багажа на карусель в аэропорту до обеспечения точной сборки сложного оборудования — этот универсальный компонент доказывает, что иногда самые простые и элегантные инженерные решения имеют самое глубокое и широкое влияние. Его прочная конструкция и постоянное совершенствование материалов гарантируют, что он останется незаменимым рабочим инструментом в постоянно меняющемся мире промышленности и логистики на протяжении многих десятилетий.
