Поворотный подшипник с цилиндрическими роликами XIU15/560: инженерное чудо для тяжелых условий эксплуатации

В мире тяжелого машиностроения и точного машиностроения чрезвычайно важна способность обеспечивать плавное, контролируемое и надежное вращение при огромных нагрузках. В основе многих таких применений лежит критически важный компонент: поворотный подшипник. Среди различных доступных типов поворотный подшипник с цилиндрическими роликами представляет собой вершину конструкторского искусства для работы в сложных условиях нагрузки. Модель XIU15/560 является конкретным воплощением этой технологии, разработанной для обеспечения исключительной производительности в самых требовательных условиях. В этой статье подробно рассматриваются конструкция, принципы работы, преимущества и типичные области применения этого прочного подшипника.

Понимание поворотного подшипника

Поворотный подшипник, также известный как подшипник поворотного стола, представляет собой крупногабаритный подшипник качения, который обеспечивает плавное вращение между двумя конструкциями. В отличие от стандартных подшипников, которые в основном выдерживают радиальные или осевые нагрузки, поворотные подшипники имеют уникальную конструкцию, позволяющую одновременно выдерживать комбинацию нагрузок: осевые силы (параллельные оси вращения), радиальные силы (перпендикулярные оси) и опрокидывающие моменты (вызывающие опрокидывающую силу). Они являются неотъемлемой частью машин, в которых требуется вращение детали относительно ее основания, таких как краны, экскаваторы, ветряные турбины и медицинские сканеры.

Конструкция с поперечными цилиндрическими роликами: отличительная особенность

XIU15/560 принадлежит к специализированной категории, известной как поворотные подшипники с поперечными цилиндрическими роликами. Его название происходит от его внутренней конструкции. Внутри подшипника имеются два ряда цилиндрических роликов. Ключевой инновацией является их ориентация: ролики в одном ряду расположены перпендикулярно (под углом 90 градусов) к роликам в соседнем ряду. Эта перекрестная конфигурация является определяющей характеристикой подшипника и источником его превосходных возможностей.

Такая конструкция позволяет XIU15/560 независимо и эффективно выдерживать нагрузки со всех сторон. Один ряд роликов оптимизирован для передачи высоких осевых нагрузок и опрокидывающих моментов, а перпендикулярный ряд специально разработан для передачи высоких радиальных нагрузок. Такое разделение функций в рамках одного компактного узла является значительным преимуществом по сравнению с однорядными шариковыми или роликовыми поворотными подшипниками, которые часто не справляются с комбинированными нагрузками.

Расшифровка модели: XIU15/560

Номенклатура дает представление о характеристиках подшипника:

XIU: вероятно, это серия или код типа производителя, обычно обозначающий поворотный подшипник с поперечными роликами и внутренним зубчатым кольцом. Буква «U» часто обозначает конструкцию с четырьмя точками контакта, но в данном контексте она соответствует принципу поперечных роликов.

15: эта цифра обычно обозначает основную конструкцию подшипника и систему уплотнения.

560: это наиболее важный размер, обозначающий шаговый диаметр подшипника в миллиметрах. Шаговый диаметр — это диаметр окружности, проходящей через центры роликов. Шаговый диаметр 560 мм относит этот подшипник к категории средних и больших размеров, подходящих для крупного оборудования.

Исходя из этого размера, мы можем сделать вывод о других приблизительных размерах (например, внешний диаметр ~650–700 мм, внутренний диаметр ~480–520 мм) и значительной грузоподъемности.

Технические преимущества и эксплуатационные характеристики

Поворотный подшипник с поперечными цилиндрическими роликами XIU15/560 обладает рядом неоспоримых преимуществ:

1. Высокая грузоподъемность и жесткость: линейный контакт цилиндрических роликов (в отличие от точечного контакта шариков) обеспечивает значительно большую площадь контакта с дорожками качения. Это обеспечивает исключительно высокую грузоподъемность как по осевым, так и по радиальным силам, а также превосходную жесткость. Подшипник демонстрирует минимальную упругую деформацию под нагрузкой, обеспечивая точность и стабильность в работе.

2. Высокая точность вращения: точно отшлифованные дорожки качения и ролики в сочетании с жесткой конструкцией обеспечивают чрезвычайно низкий биение и точное вращение. Это делает XIU15/560 идеальным для применений, где точность позиционирования имеет решающее значение, например, в робототехнических манипуляторах или индексационных столах.

3. Компактная и экономящая место конструкция: несмотря на высокую производительность, конструкция с поперечными роликами отличается удивительной компактностью. Эффективно справляясь со всеми типами нагрузок в одном ряду, она устраняет необходимость в использовании нескольких подшипников, установленных друг над другом, что позволяет сэкономить ценное место и снизить общий вес и сложность оборудования.

4. Плавная и эффективная работа: оптимизированная геометрия роликов и высокое качество изготовления обеспечивают низкий момент трения и плавное, равномерное вращение. Такая эффективность может способствовать снижению потребляемой мощности приводного двигателя.

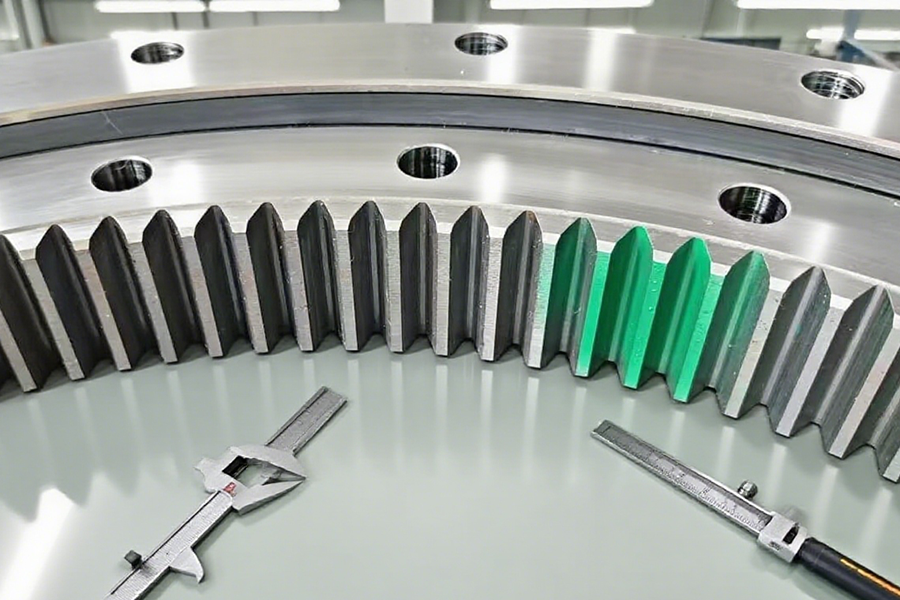

5. Встроенная зубчатая передача: Модель XIU15/560 обычно поставляется с внутренней зубчатой передачей, встроенной во внутреннее или внешнее кольцо подшипника. Это позволяет осуществлять прямое зацепление с шестерней, упрощая конструкцию приводной системы и создавая полностью интегрированный механизм вращения.

Общие области применения

Уникальное сочетание прочности, точности и компактности делает подшипник XIU15/560 предпочтительным выбором во многих отраслях промышленности:

Строительная техника: Экскаваторы, мобильные краны и бетононасосы используют эти подшипники в своих поворотных платформах для выдерживания огромных сил копания, нагрузок и динамических моментов.

Погрузочно-разгрузочные работы: штабелеры, роботизированные паллетайзеры и автоматизированные складские системы полагаются на них для обеспечения точного и надежного вращения.

Промышленная автоматизация: они используются в соединениях тяжелых роботизированных манипуляторов, сварочных позиционеров и больших индексационных столов, используемых на производственных линиях.

Медицинское оборудование: высокоточные устройства визуализации, такие как компьютерные томографы и магнитно-резонансные томографы, могут использовать уменьшенные версии этой технологии для вращения портала, что требует плавности и точности для устранения артефактов.

Военная и аэрокосмическая промышленность: в платформах радиолокационных антенн, системах запуска ракет и орудийных башнях, где непоколебимая надежность и точность в экстремальных условиях являются обязательным условием.

Рекомендации по установке и техническому обслуживанию

Правильное обращение имеет решающее значение для максимального продления срока службы подшипника XIU15/560. Для установки требуется жесткая, обработанная на станке монтажная поверхность с высокой плоскостностью и жесткостью, чтобы предотвратить предварительную нагрузку и деформацию. Подшипник обычно крепится с помощью высокопрочных болтов с предварительным натяжением.

Техническое обслуживание в основном заключается в защите подшипника от воздействия окружающей среды. Несмотря на то, что подшипник оснащен встроенными уплотнениями (часто обозначаемыми цифрой «15» в номере модели), необходимо регулярно проверять эти уплотнения. При эксплуатации в жестких условиях необходимо проводить повторную смазку через встроенные смазочные ниппели, чтобы вымыть загрязнения и обеспечить постоянную защиту роликов и дорожек качения свежим слоем высококачественной смазки для экстремальных нагрузок.

Заключение

Поворотный подшипник с перекрещивающимися цилиндрическими роликами XIU15/560 — это гораздо больше, чем просто компонент; это сложная инженерная система, которая позволяет современной тяжелой технике выполнять вращательные движения с мощностью, точностью и надежностью. Его интеллектуальная конструкция с перекрещивающимися роликами эффективно решает сложную задачу управления многонаправленными нагрузками в компактном и прочном корпусе. По мере развития техники, требующей все большей производительности при меньших габаритах, принципы, воплощенные в XIU15/560, будут оставаться на переднем крае проектирования решений для вращения, доказывая, что иногда самые мощные инновации можно найти в компонентах, которые тихо работают в самом сердце системы.
