QIBR и сталелитейные заводы достигли намерения о сотрудничестве в области сферических роликовых подшипников

Сокращение времени простоя производства и расходов на замену подшипников

Знакомство с клиентом:

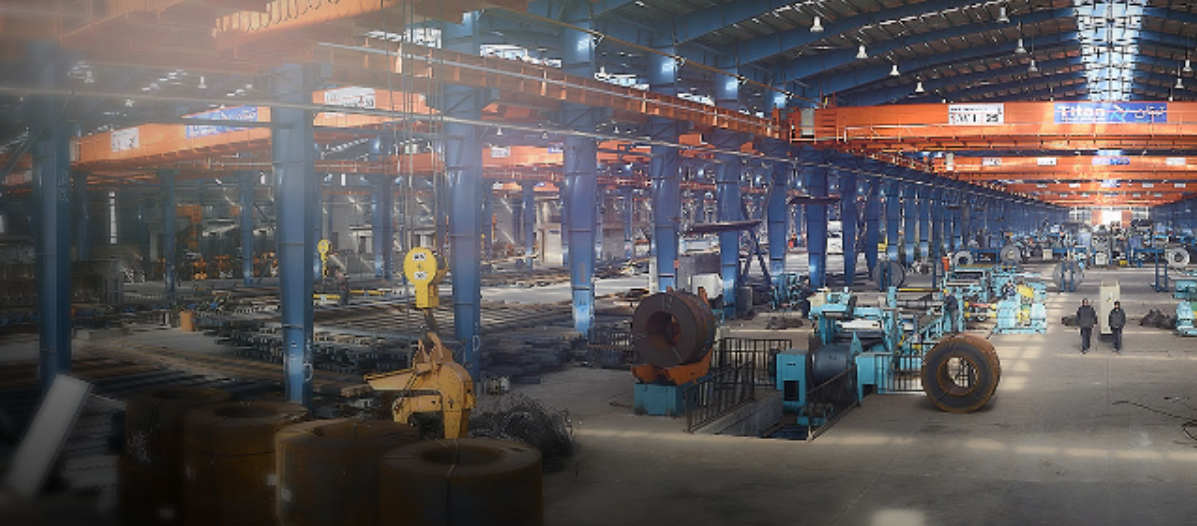

*** Steel - один из наиболее полных комплексов по производству стали на Ближнем Востоке и прилегающих территориях, с непрерывной, агрегированной моделью поставок и гибкой и эффективной цепочкой поставок. Компания располагает 27 производственными линиями и соответствующим вспомогательным оборудованием, а ее производственная мощность в настоящее время составляет более 2,5 млн тонн/год. Передовые технологии производства делают *** Steel пионером в профильной промышленности Ближнего Востока. Цепочка поставок продукции компании охватывает слитки различных размеров, арматуру различных диаметров, а также различные виды труб и профилей для промышленных и строительных целей.

a) Вызовы (Проблемы, которые существуют и почему они не решены)

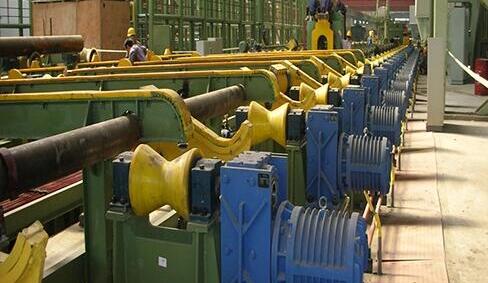

На линиях по производству стали редукторы являются ключевым механическим оборудованием, их функция заключается в снижении высокоскоростной работы двигателя для удовлетворения потребностей производственной линии. Сферический роликовый подшипник является важной частью редуктора, который поддерживает подшипник и уменьшает трение. Однако особые условия работы и требования сталелитейной линии заставляют сферический роликовый подшипник сталкиваться с множеством проблем при применении.

Температура рабочей среды на линии производства стали относительно высока, что создает серьезные проблемы для смазки сферических роликовых подшипников. Высокая температура приводит к старению и быстрому выходу из строя смазочного материала, тем самым увеличивая трение и износ подшипников, что в конечном итоге влияет на срок их службы.

После того как связались с QIBR, группа закупок *** Steel подробно объяснила ситуацию и потребности сталелитейного завода. Поняв специфические условия эксплуатации и технические требования, техническая команда QIBR разработала решение для сталелитейного завода. Они не только поставили высококачественные подшипники, но и внесли предложения по улучшению общей производительности редуктора производственной линии.

В течение следующих нескольких недель QIBR эффективно завершила производство подшипников и отправила их клиенту. Чтобы обеспечить бесперебойную установку, QIBR также направила на завод клиента опытную техническую команду для руководства на месте.

С помощью технической команды QIBR новые подшипники были успешно установлены и введены в эксплуатацию. Производственная линия возобновила нормальную работу, с более высокой эффективностью, чем раньше, и значительно улучшенной стабильностью. Руководство сталелитейного завода очень довольны результатом, заявив, что мы не только решили их текущую проблему, но и заложили основу для нашего будущего сотрудничества.

Заключение

PETER, менеджер по исследованиям и разработкам компании QIBR

Чтобы добиться такого сотрудничества, мы собрали все технические силы компании и успешно решили главную проблему клиента. Мы придерживаемся концепции «потребности клиента - наше обязательство» и делаем все возможное, чтобы предоставить клиентам отличный сервис. Наша цель - позволить большему количеству промышленных изделий выбрать подшипники QIBR, чтобы продемонстрировать превосходное качество Сделано в Китае.

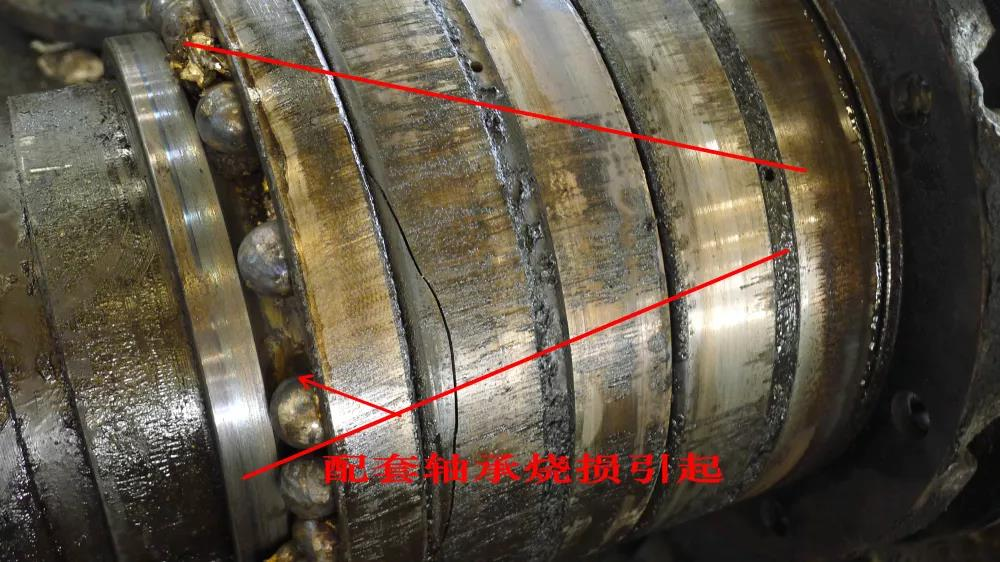

Для редуктора линии производства стали, подшипник может не только играть роль опоры и нагрузки, но также должен передавать мощность и крутящий момент. В качестве подшипника общего редуктора линии производства стали используются сферические роликовые подшипники. Внутренний диаметр обычных сферических роликовых подшипников составляет 480-600 мм, внешний диаметр - 790-950 мм, а ширина - 300-460 мм, что является большим подшипником. Этот тип подшипников обладает большой грузоподъемностью. Однако, во время использования редуктора стальной производственной линии, срок службы подшипника короткий, он легко повреждается, а нижняя пара стального массивного сепаратора ломается.

В основном потому, что в редукторе используется косозубая передача, сферический роликовый подшипник устанавливается на неподвижном конце вала передачи, и на подшипник действует большая осевая сила. Когда зазор сферического роликового подшипника больше нуля и отношение осевой силы к радиальной силе велико до определенной степени, один ряд будет нагружен, а ролики в ненагруженном ряду будут проскальзывать, и существует риск повреждения во время работы подшипника. Однорядная нагрузка вызывает разницу в скорости роликов с обеих сторон, и скорость вращения сепаратора становится разной. Скорость нагруженного ряда выше, и вибрация во время эксплуатации больше. Наличие большой ударной нагрузки заставляет сепаратор выдерживать большую силу удара, и сепаратор недостаточно хорошо переносит вибрацию и силу удара.

b) Решение (как QIBR решает проблему)

Технические специалисты QIBR изучили работу сферических роликовых подшипников в редукторах и выбрали для оптимизации сферические роликовые подшипники с внутренним диаметром 480 мм, наружным диаметром 790 мм и шириной 208 мм. Не меняя внешних размеров и грузоподъемности подшипника, были приняты следующие решения по оптимизации конструкции:

1. В качестве материала сепаратора выбрана сталь 20, вместо латунного сепаратора использован сепаратор из углеродистой стали с раздвоением, толщина сепаратора увеличена для повышения его прочности и грузоподъемности.
2. Учитывая сложные нагрузки на сферический роликовый подшипник в условиях работы редуктора линии производства стали, для обеспечения достаточной грузоподъемности ролика диаметр ролика оставлен без изменений, количество роликов уменьшено до 20, а ширина зубьев сепаратора увеличена.
3. Длина ролика уменьшена с первоначальных 128 мм до 120 мм, чтобы увеличить ширину балки сепаратора. После укорачивания ролика увеличивается размер замка отверстия наружного диаметра сепаратора. Ширина проема сепаратора выбрана равной 105 мм, а угол составляет 13°, чтобы ролик не выпал из сепаратора во время сборки. Размер усадки отверстия составляет 90 мм.
4. Когда сферический роликовый подшипник работает, ролик направляется хорошо, но фиксированное среднее ребро не может перемещаться в осевом направлении. Когда подшипник подвергается осевой нагрузке, нагрузка на два ряда роликов не может быть отрегулирована, что легко приводит к напряжению или концентрации напряжения на одном ряду роликов. Подвижное стопорное кольцо может перемещаться в осевом направлении для компенсации. Когда подшипник подвергается осевой нагрузке, нагрузка на два ряда роликов может быть отрегулирована, чтобы сделать ее равномерной и избежать концентрации напряжений. Если подвижное стопорное кольцо отсутствует, его функцию берет на себя сепаратор, поэтому фиксированное среднее ребро может быть отменено и использовано подвижное стопорное кольцо.
5. Внешние размеры подшипника и толщина стенки кольца остаются неизменными для обеспечения монтажа. Остальные технические требования соответствуют действующим национальным и отраслевым стандартам, например, геометрические допуски, термообработка, методы дефектоскопии и испытаний.

c) Результаты

1. Оптимизирована долговечность и стабильность подшипника.
2. Повысили надежность и эффективность работы оборудования.
3. Снижение частоты и стоимости технического обслуживания оборудования.
4. Улучшены эксплуатационные характеристики подшипника при вибрации и ударных нагрузках.
5. Сокращение времени простоя производственной линии из-за выхода подшипника из строя.

Отзывы

Подходящие сферические роликовые подшипники играют важную роль в производстве редукторов нашей компании. Технические специалисты QIBR начинают с практических задач и анализируют проблемы подшипников, используемых в настоящее время в редукторах, один за другим, фокусируясь на улучшении плавности работы и стабильности редуктора. После того, как подшипники редуктора обновляются до сферических роликовых подшипников QIBR, они соответствуют ожидаемым результатам после тестирования техническими специалистами.
