Изображения могут отличаться от продукта. Подробнее см. технические характеристики.
Поиск нужной модель подшипника.
Стандарт
GB,ASTM/AISI,ГОСТ,BS,JIS,NF,DIN / VDEh
Материал
GCr15
Внутренний диаметр кольца
18mm-32mm
Наружный диаметр кольца
38mm-60mm
Общая ширина
44.7mm-108mm
Бренд
QIBR/OEM/Neutral
Упаковка
QIBR/Standard Industrial Package/OEM
Применения
Forklift

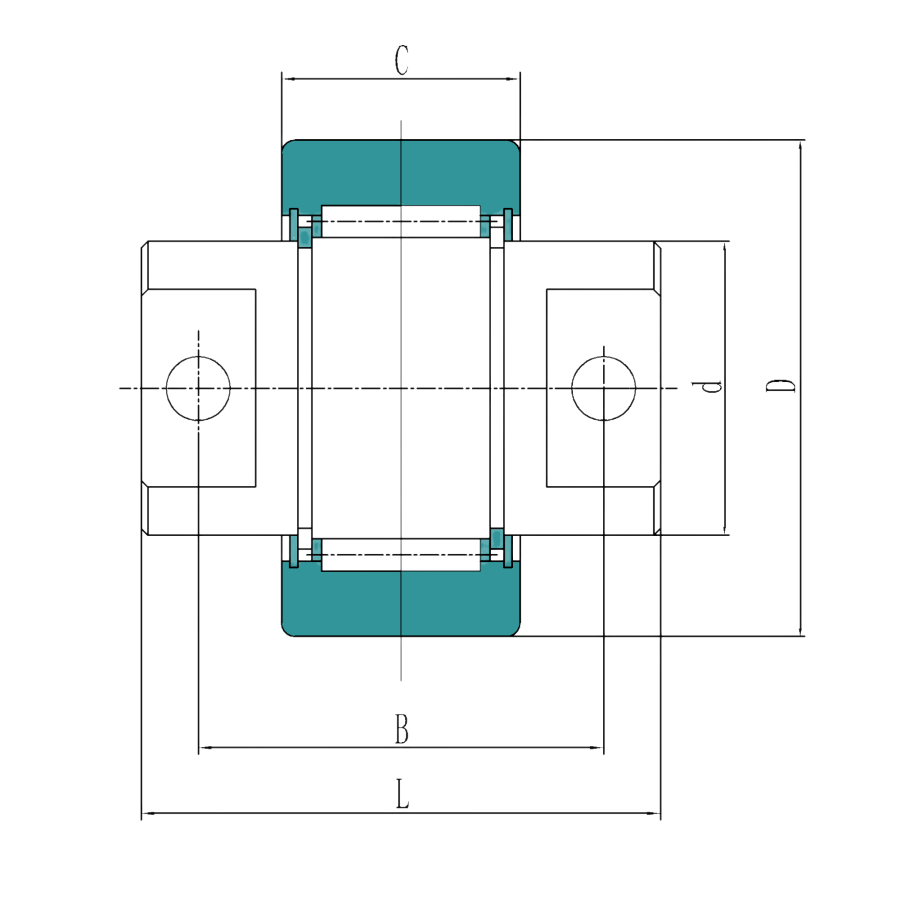

| NO. | Product | Product Number | Расстояние между отверстиями (B) | Ширина внутреннего кольца (L) | Наружный диаметр (D) | Ширина наружного кольца (C) | Диаметр вала |
|---|---|---|---|---|---|---|---|
| 1 |
|
SR36N38-1 | 36 mm | 44.7 mm | 38 mm | 24 mm | 18 mm |
| 2 |
|
SR40N45-1 | 40 mm | 51.7 mm | 45 mm | 24 mm | 22 mm |
| 3 |
|
SR58N42.75-1 | 58 mm | 72.5 mm | 42.75 mm | 30.2 mm | 19 mm |
| 4 |
|
SR58N42.75-2 | 58 mm | 72.5 mm | 42.75 mm | 30.2 mm | 19 mm |
| 5 |
|
SR59.5N42-1 | 59.5 mm | 80 mm | 42 mm | 36 mm | 20 mm |
| 6 |
|
SR60N42-1 | 60 mm | 80 mm | 42 mm | 36 mm | 20.2 mm |
| 7 |
|
SR60N42-2 | 60 mm | 80 mm | 42 mm | 36 mm | 20 mm |
| 8 |
|
SR60N42-3 | 60 mm | 85 mm | 42 mm | 36 mm | 20 mm |
| 9 |
|
SR60N42-4 | 60 mm | 85 mm | 42 mm | 36 mm | 20 mm |
| 10 |
|
SR60N42-5 | 60 mm | 85 mm | 42 mm | 36 mm | 20 mm |
| 11 |
|
SR60N42-6 | 60 mm | 80 mm | 42 mm | 36 mm | 20 mm |
| 12 |
|
SR60N42-7 | 60 mm | 80 mm | 42 mm | 37.5 mm | 20 mm |
| 13 |
|
SR60N42-8 | 60 mm | 80 mm | 42 mm | 36 mm | 20 mm |
| 14 |
|
SR60N42-9 | 60 mm | 80 mm | 42 mm | 36 mm | 19 mm |
| 15 |
|
SR60N42-10 | 60 mm | 80 mm | 42 mm | 30.2 mm | 19 mm |
| 16 |
|
SR60N42-11 | 60 mm | 80 mm | 42 mm | 34 mm | 20.5 mm |
| 17 |
|
SR60N42-12 | 60 mm | 80 mm | 42 mm | 34 mm | 20.5 mm |
| 18 |
|
SR60N47-1 | 60 mm | 80 mm | 47 mm | 30 mm | 23.5 mm |
| 19 |
|
SR60N50-1 | 60 mm | 80 mm | 50 mm | 34 mm | 23.5 mm |
| 20 |
|
SR60N52-1 | 60 mm | 80 mm | 52 mm | 36 mm | 25.4 mm |
| 21 |
|
SR60N52-2 | 60 mm | 80 mm | 52 mm | 36 mm | 25.4 mm |
| 22 |
|
SR60N52-3 | 60 mm | 80 mm | 52 mm | 36 mm | 25.4 mm |
| 23 |
|
SR60N52-4 | 60 mm | 80 mm | 52 mm | 36 mm | 25.4 mm |
| 24 |
|
SR64N58-1 | 64 mm | 88 mm | 58 mm | 40 mm | 31.75 mm |
| 25 |
|
SR64N58-2 | 64 mm | 88 mm | 58 mm | 40 mm | 31 mm |
| 26 |
|
SR64N58-3 | 64 mm | 88 mm | 58 mm | 40 mm | 31 mm |
| 27 |
|
SR68N42-1 | 68 mm | 90 mm | 42 mm | 34 mm | 20 mm |
| 28 |
|
SR68N42-2 | 68 mm | 90 mm | 42 mm | 34 mm | 20.5 mm |
| 29 |
|
SR82N52-1 | 82 mm | 108 mm | 52 mm | 40 mm | 23 mm |
| 30 |
|
SR82N60-1 | 82 mm | 108 mm | 60 mm | 40 mm | 32 mm |
Особенности и преимущества боковых и игольчатых роликов для мачт вилочных погрузчиков
Боковые ролики и игольчатые ролики для мачт вилочных погрузчиков решают несколько ключевых проблем в различных областях, в основном в следующих аспектах:
1. Снижение трения и износа
Роль боковых роликов заключается в поддержке мачты, чтобы она могла плавно перемещаться при подъеме и опускании. Они уменьшают трение при контакте мачты и гусениц, тем самым эффективно снижая трение и износ и продлевая срок службы мачты и других компонентов.
2. Плавное движение
Сферическая контактная поверхность может обеспечить более низкий коэффициент трения, что гарантирует плавный ход мачты и более плавное движение при подъеме или опускании.
3. Увеличение несущей способности
Боковые ролики и игольчатые ролики для мачт вилочных погрузчиков могут разделять часть веса мачты и равномерно распределять нагрузку, благодаря чему мачта может выдерживать большую нагрузку и повышать общую несущую способность вилочного погрузчика.
4. Повышение эксплуатационной устойчивости
Боковые ролики и игольчатые ролики для мачт вилочных погрузчиков могут уменьшить наклон или деформацию мачты, делая ее более устойчивой при подъеме и опускании, что помогает повысить эффективность работы и точность операций.
Улучшение производительности и решения для боковых роликовых игл мачты вилочного погрузчика
1. Высокопрочные легированные материалы
Для изготовления роликов и кронштейнов выбирайте высокопрочные, износостойкие легированные материалы, которые позволяют эффективно улучшить сопротивление сжатию и трению, продлить срок службы, а также адаптироваться к повышенным нагрузкам и частым рабочим условиям.
2. Оптимизация дорожки качения
Оптимизация геометрии дорожки качения внутреннего и наружного колец, например, повышение точности дорожки качения, улучшение качества обработки поверхности, снижение трения и уменьшение потерь энергии, что повышает эффективность работы подшипника.
3. Усилить конструкцию уплотнения
Разработайте эффективную систему уплотнения, чтобы предотвратить попадание в подшипник внешних загрязнений, таких как пыль, грязь и влага. Уплотнительная конструкция позволяет поддерживать подшипник в чистоте и продлевает срок его службы.
4. Коррозионностойкая конструкция
Для рабочих сред с повышенными требованиями (например, океан, химические вещества и т.д.) можно использовать нержавеющую сталь, коррозионностойкие покрытия или технологии обработки поверхности для повышения коррозионной стойкости подшипника.
Основные области применения боковых игольчатых роликов мачты вилочного погрузчика
1. Многоярусный склад
В условиях многоярусных складов вилочные погрузчики должны работать в узких проходах. Игольчатые ролики боковых валов мачты вилочного погрузчика могут поддерживать устойчивость мачты вилочного погрузчика во время подъема и опускания, предотвращать боковое дрожание мачты и обеспечивать точность вилочного погрузчика при работе на высоких позициях.
2. Операция штабелирования
Вилочные погрузчики должны штабелировать грузы на разной высоте, особенно когда необходимо точно контролировать положение груза. Боковые игольчатые ролики мачты вилочного погрузчика обеспечивают необходимую поддержку, чтобы избежать опрокидывания или столкновения грузов при подъеме и опускании.
3. Транспортировка на большие расстояния
При транспортировке вилочных погрузчиков на большие расстояния игольчатые ролики боковых валов мачты вилочного погрузчика помогают уменьшить боковое отклонение мачты вилочного погрузчика, снизить трение и износ, а значит, увеличить срок службы вилочного погрузчика.
4. Работа в узком канале
Для вилочных погрузчиков, работающих в узких пространствах, игольчатые ролики боковых валов мачты вилочного погрузчика могут помочь погрузчику сохранить баланс и устойчивость мачты, особенно во время операций погрузки и подъема, уменьшить влияние боковых сил и обеспечить безопасность процесса работы.
